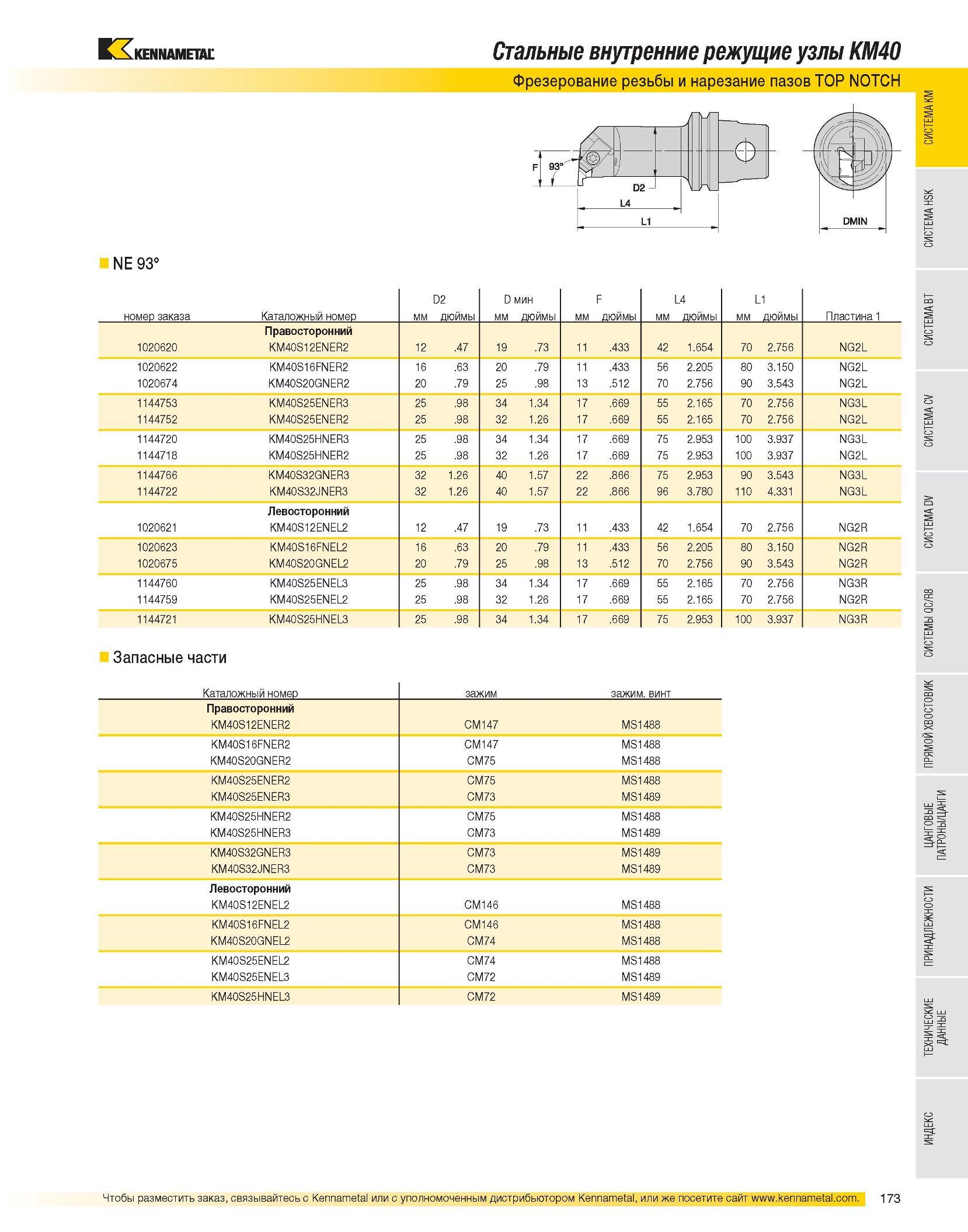

Стальные внутренние режущие узлы KM40 Фрезерование резьбы и нарезание пазов TOP NOTCH NE 93° D2 D мин F L4 L1 номер заказа Каталожный номер мм дюймы мм дюймы мм дюймы мм дюймы мм дюймы Пластина 1 Правосторонний 1020620 KM40S12ENER2 12 .47 19 .73 11 .433 42 1.654 70 2.756 NG2L 1020622 KM40S16FNER2 16 .63 20 .79 11 .433 56 2.205 80 3.150 NG2L 1020674 KM40S20GNER2 20 .79 25 .98 13 .512 70 2.756 90 3.543 NG2L 1144753 KM40S25ENER3 25 .98 34 1.34 17 .669 55 2.165 70 2.756 NG3L 1144752 KM40S25ENER2 25 .98 32 1.26 17 .669 55 2.165 70 2.756 NG2L 1144720 KM40S25HNER3 25 .98 34 1.34 17 .669 75 2.953 100 3.937 NG3L 1144718 KM40S25HNER2 25 .98 32 1.26 17 .669 75 2.953 100 3.937 NG2L 1144766 KM40S32GNER3 32 1.26 40 1.57 22 .866 75 2.953 90 3.543 NG3L 1144722 KM40S32JNER3 32 1.26 40 1.57 22 .866 96 3.780 110 4.331 NG3L 1020621 Левосторонний KM40S12ENEL2 12 .47 19 .73 11 .433 42 1.654 70 2.756 NG2R 1020623 KM40S16FNEL2 16 .63 20 .79 11 .433 56 2.205 80 3.150 NG2R 1020675 KM40S20GNEL2 20 .79 25 .98 13 .512 70 2.756 90 3.543 NG2R 1144760 KM40S25ENEL3 25 .98 34 1.34 17 .669 55 2.165 70 2.756 NG3R 1144759 KM40S25ENEL2 25 .98 32 1.26 17 .669 55 2.165 70 2.756 NG2R 1144721 KM40S25HNEL3 25 .98 34 1.34 17 .669 75 2.953 100 3.937 NG3R Запасные части Каталожный номер зажим зажим. винт Правосторонний KM40S12ENER2 CM147 MS1488 KM40S16FNER2 CM147 MS1488 KM40S20GNER2 CM75 MS1488 KM40S25ENER2 CM75 MS1488 KM40S25ENER3 CM73 MS1489 KM40S25HNER2 CM75 MS1488 KM40S25HNER3 CM73 MS1489 KM40S32GNER3 CM73 MS1489 KM40S32JNER3 CM73 MS1489 Левосторонний KM40S12ENEL2 CM146 MS1488 KM40S16FNEL2 CM146 MS1488 KM40S20GNEL2 CM74 MS1488 KM40S25ENEL2 CM74 MS1488 KM40S25ENEL3 CM72 MS1489 KM40S25HNEL3 CM72 MS1489
