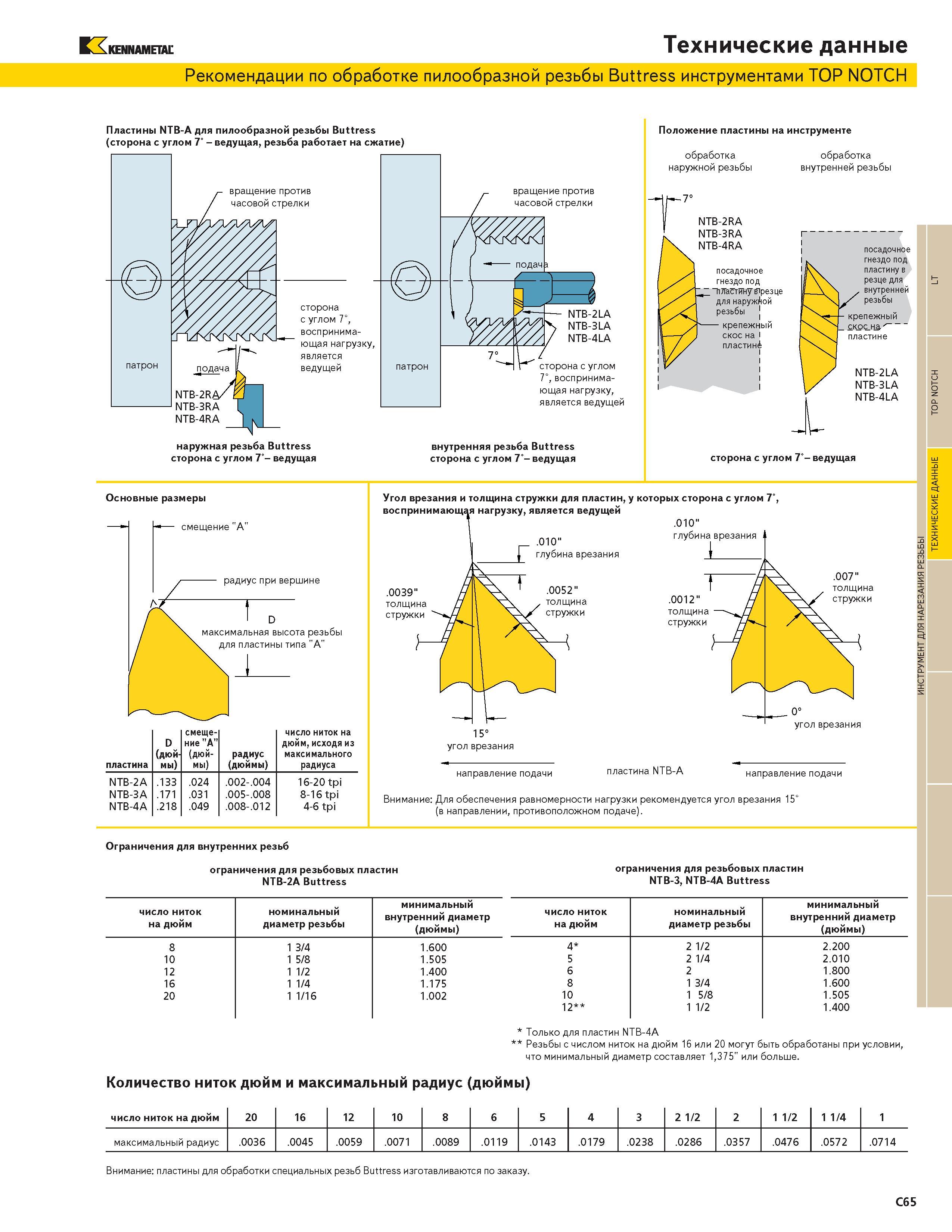

431 Каталог KENNAMETAL 2004 Режущий инструмент для точения обработки канавок и резьбы Стр.C65

Каталог KENNAMETAL 2004 Режущий инструмент для точения Стр. C65 0431 Lab2u

KENNAMETAL Технические данные Рекомендации по обработке пилообразной резьбы Buttress инструментами TOP NOTCH Пластины NTB-A для пилообразной резьбы Buttress (сторона с углом 7 - ведущая резьба работает на сжатие) вращение против часовой стрелки вращение против часовой стрелки сторона с углом 7 воспринимающая нагрузку является ведущей сторона с углом 7 воспринимающая нагрузку является ведущей наружная резьба Buttress сторона с углом 7- ведущая внутренняя резьба Buttress сторона с углом 7- ведущая Положение пластины на инструменте обработка наружной резьбы NTB-2RA NTB-3RA NTB-4RA обработка внутренней резьбы посадочное гнездо под пластину в резце для наружной резьбы j крепежный скос на пластине сторона с углом 7- ведущая Основные размеры пластина D (дюй- мы) смещение "А" (дюймы) радиус (дюймы) число ниток на дюйм исходя из максимального радиуса NTB-2A .133 .024 .002-.004 16-20 tpi NTB-3A .171 .031 .005-.008 8-16 tpi NTB-4A .218 .049 .008-.012 4-6 tpi Угол врезания и толщина стружки для пластин у которых сторона с углом 7 угол врезания направление подачи пластина NTB-A направление подачи Внимание Для обеспечения равномерности нагрузки рекомендуется угол врезания 15 (в направлении противоположном подаче). Ограничения для внутренних резьб ограничения для резьбовых пластин ограничения для резьбовых пластин NTB-2A Buttress NTB-3 NTB-4A Buttress число ниток на дюйм номинальный диаметр резьбы минимальный внутренний диаметр (дюймы) число ниток на дюйм номинальный диаметр резьбы минимальный внутренний диаметр (дюймы) 8 1 3 4 1.600 4 2 1 2 2.200 10 1 5 8 1.505 5 2 1 4 2.010 12 1 1 2 1.400 6 2 1.800 16 1 1 4 1.175 8 1 3 4 1.600 20 1 1 16 1.002 10 1 5 8 1.505 12 1 1 2 1.400 Только для пластин NTB-4Z Pезьбы с числом ниток на дюйм 16 или 20 могут быть обработаны при условии что минимальный диаметр составляет 1375 или больше. Количество ниток дюйм и максимальный радиус (дюймы) число ниток на дюйм 20 16 12 10 8 6 5 4 3 2 1 2 2 1 1 2 1 1 4 1 максимальный радиус .0036 .0045 .0059 .0071 .0089 .0119 .0143 .0179 .0238 .0286 .0357 .0476 .0572 .0714 Внимание пластины для обработки специальных резьб Buttress изготавливаются по заказу. C65 ТЕХНИЧЕСКИЕ ДАННЫЕ TOP NOTCH LT
