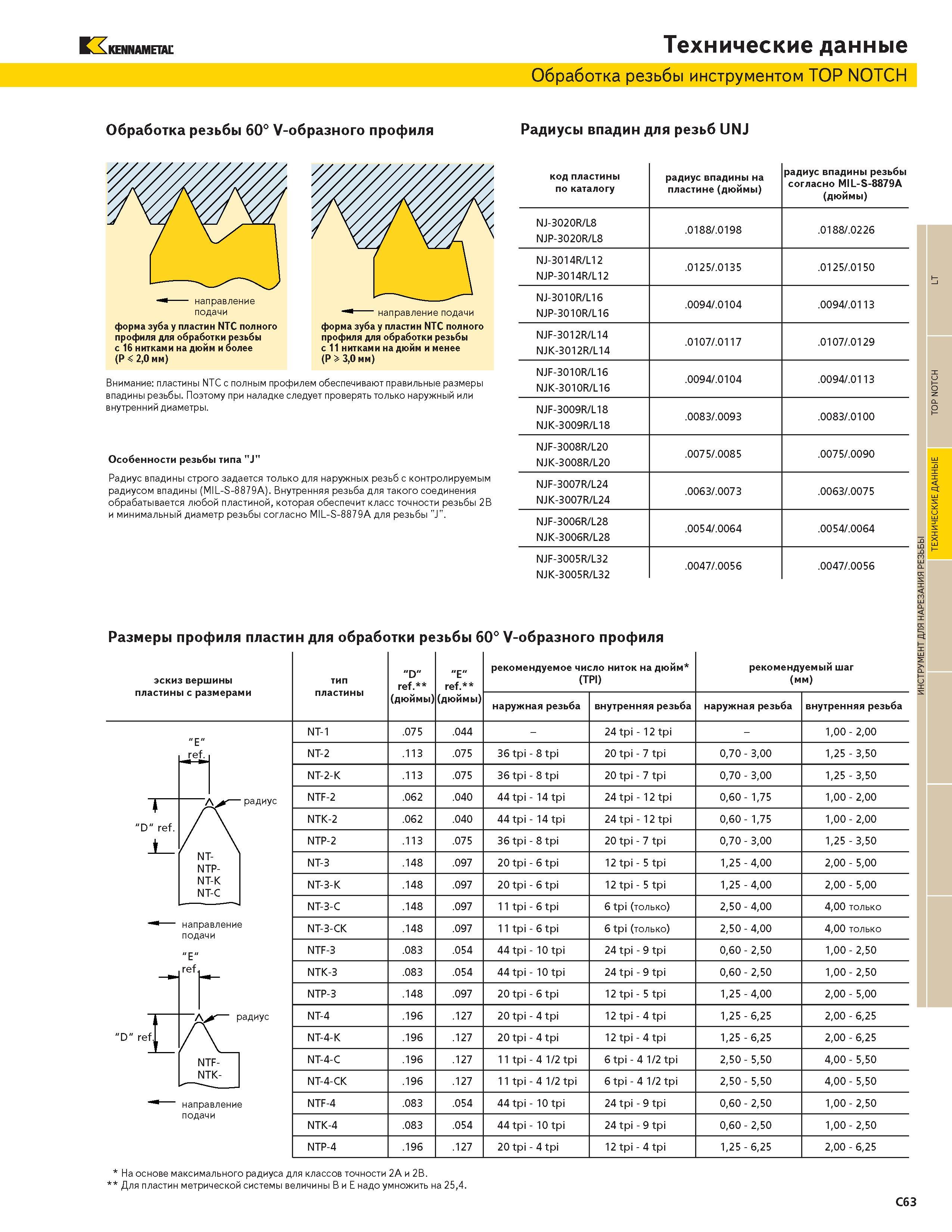

KENNAMETAL Технические данные Обработка резьбы инструментом TOP NOTCH Обработка резьбы 60 V-образного профиля Радиусы впадин для резьб UNJ направление подачи форма зуба у пластин NTC полного профиля для обработки резьбы с 16 нитками на дюйм и более (Р 20 мм) - направление подачи форма зуба у пластин NTC полного профиля для обработки резьбы с 11 нитками на дюйм и менее (Р 30 мм) Внимание пластины NTC с полным профилем обеспечивают правильные размеры впадины резьбы. Поэтому при наладке следует проверять только наружный или внутренний диаметры. Особенности резьбы типа "J" Радиус впадины строго задается только для наружных резьб с контролируемым радиусом впадины (MIL-S-8879A). Внутренняя резьба для такого соединения обрабатывается любой пластиной которая обеспечит класс точности резьбы 2В и минимальный диаметр резьбы согласно MIL-S-8879A для резьбы "J". код пластины по каталогу радиус впадины на пластине (дюймы) радиус впадины резьбы согласно MIL-S-8879A (дюймы) NJ-3020R L8 NJP-3020R L8 .0188 .0198 .0188 .0226 NJ-3014R L12 NJP-3014R L12 .0125 .0135 .0125 .0150 NJ-3010R L16 NJP-3010R L16 .0094 .0104 .0094 .0113 NJF-3012R L14 NJK-3012R L14 .0107 .0117 .0107 .0129 NJF-3010R L16 NJK-3010R L16 .0094 .0104 .0094 .0113 NJF-3009R L18 NJK-3009R L18 .0083 .0093 .0083 .0100 NJF-3008R L20 NJK-3008R L20 .0075 .0085 .0075 .0090 NJF-3007R L24 NJK-3007R L24 .0063 .0073 .0063 .0075 NJF-3006R L28 NJK-3006R L28 .0054 .0064 .0054 .0064 NJF-3005R L32 NJK-3005R L32 .0047 .0056 .0047 .0056 Размеры профиля пластин для обработки резьбы 60 V-образного профиля эскиз вершины пластины с размерами рекомендуемое число ниток на дюйм рекомендуемый шаг тип ref. ref. (TPI) (мм) пластины (дюймы) (дюймы) наружная резьба внутренняя резьба наружная резьба внутренняя резьба NT-1 .075 .044 - 24 tpi - 12 tpi - 100 - 200 NT-2 .113 .075 36 tpi - 8 tpi 20 tpi - 7 tpi 070 - 300 125 - 350 NT-2-K .113 .075 36 tpi - 8 tpi 20 tpi - 7 tpi 070 - 300 125 - 350 NTF-2 .062 .040 44 tpi - 14 tpi 24 tpi - 12 tpi 060 - 175 100 - 200 NTK-2 .062 .040 44 tpi - 14 tpi 24 tpi - 12 tpi 060 - 175 100 - 200 NTP-2 .113 .075 36 tpi - 8 tpi 20 tpi - 7 tpi 070 - 300 125 - 350 NT-3 .148 .097 20 tpi - 6 tpi 12 tpi - 5 tpi 125 - 400 200 - 500 NT-3-K .148 .097 20 tpi - 6 tpi 12 tpi - 5 tpi 125 - 400 200 - 500 NT-3-C .148 .097 11 tpi - 6 tpi 6 tpi (только) 250 - 400 400 только NT-3-CK .148 .097 11 tpi - 6 tpi 6 tpi (только) 250 - 400 400 только NTF-3 .083 .054 44 tpi - 10 tpi 24 tpi - 9 tpi 060 - 250 100 - 250 NTK-3 .083 .054 44 tpi - 10 tpi 24 tpi - 9 tpi 060 - 250 100 - 250 NTP-3 .148 .097 20 tpi - 6 tpi 12 tpi - 5 tpi 125 - 400 200 - 500 NT-4 .196 .127 20 tpi - 4 tpi 12 tpi - 4 tpi 125 - 625 200 - 625 NT-4-K .196 .127 20 tpi - 4 tpi 12 tpi - 4 tpi 125 - 625 200 - 625 NT-4-C .196 .127 11 tpi - 4 1 2 tpi 6 tpi - 4 1 2 tpi 250 - 550 400 - 550 NT-4-CK .196 .127 11 tpi - 4 1 2 tpi 6 tpi - 4 1 2 tpi 250 - 550 400 - 550 NTF-4 .083 .054 44 tpi - 10 tpi 24 tpi - 9 tpi 060 - 250 100 - 250 NTK-4 .083 .054 44 tpi - 10 tpi 24 tpi - 9 tpi 060 - 250 100 - 250 NTP-4 .196 .127 20 tpi - 4 tpi 12 tpi - 4 tpi 125 - 625 200 - 625 направление подачи направление подачи На основе максимального радиуса для классов точности 2А и 2В. Для пластин метрической системы величины В и Е надо умножить на 254. C63 ИНСТРУМЕНТ ДЛЯ НАРЕЗАНИЯ РЕЗЬБЫ ТЕХНИЧЕСКИЕ ДАННЫЕ TOP NOTCH LT
