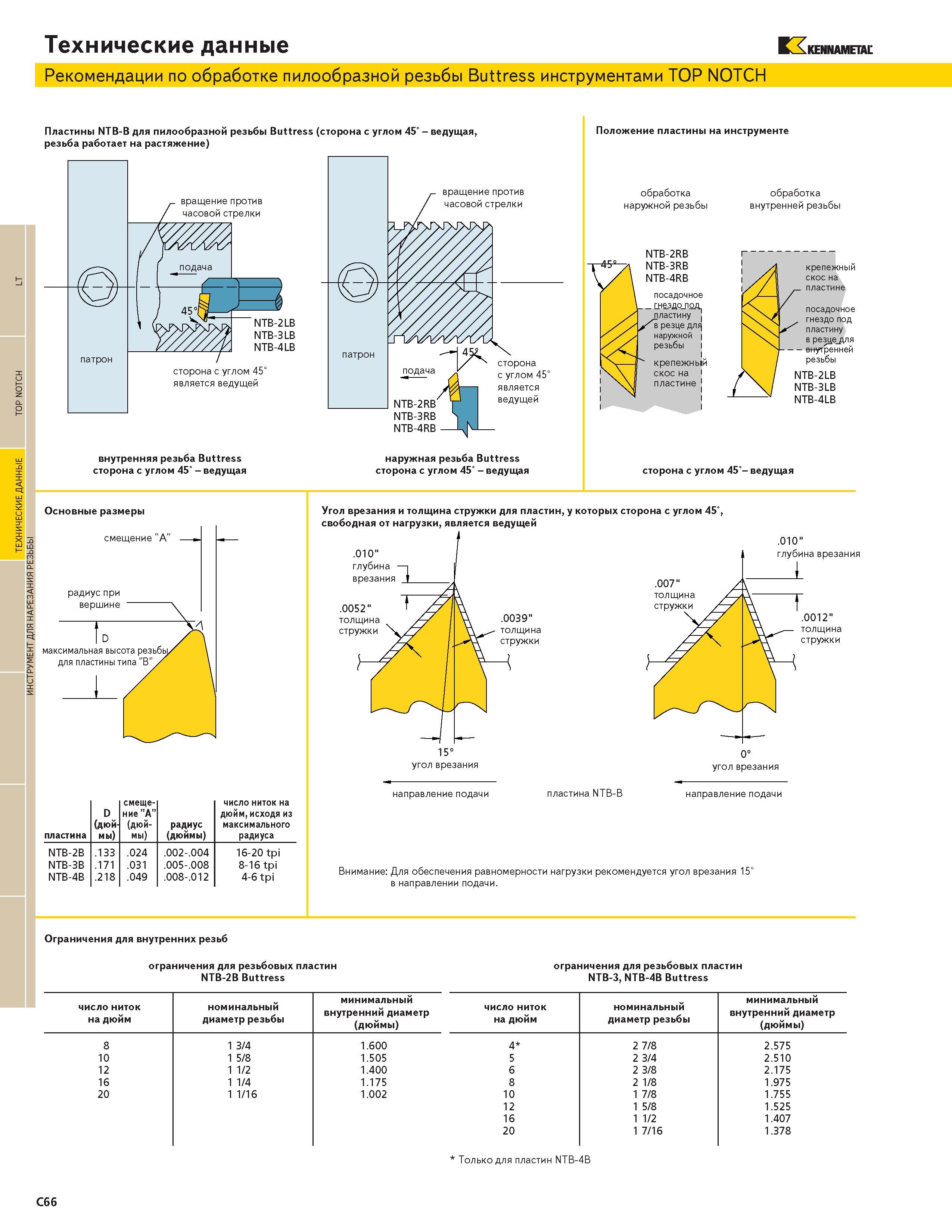

ТЕХНИЧЕСКИЕ ДАННЫЕ TOP NOTCH LT Технические данные KENNAMETAL Рекомендации по обработке пилообразной резьбы Buttress инструментами TOP NOTCH Пластины NTB-B для пилообразной резьбы Buttress (сторона с углом 45 резьба работает на растяжение) ведущая вращение против часовой стрелки сторона с углом 45 является ведущей внутренняя резьба Buttress сторона с углом 45 - ведущая наружная резьба Buttress сторона с углом 45 -ведущая Положение пластины на инструменте обработка наружной резьбы обработка внутренней резьбы крепежныи скос на пластине посадочное гнездо под пластину в резце для внутренней резьбы сторона с углом 45- ведущая Основные размеры пластина D (дюй- мы) смещение "А" (дюймы) радиус (дюймы) число ниток на дюйм исходя из максимального радиуса NTB-2B .133 .024 .002-.004 16-20 tpi NTB-3B .171 .031 .005-.008 8-16 tpi NTB-4B .218 .049 .008-.012 4-6 tpi Угол врезания и толщина стружки для пластин у которых сторона с углом 45 свободная от нагрузки является ведущей .010" угол врезания угол врезания направление подачи пластина NTB-B направление подачи Внимание Для обеспечения равномерности нагрузки рекомендуется угол врезания 15 в направлении подачи. Ограничения для внутренних резьб ограничения для резьбовых пластин NTB-2B Buttress число ниток на дюйм номинальный диаметр резьбы минимальный внутренний диаметр (дюймы) 8 1 3 4 1.600 10 1 5 8 1.505 12 1 1 2 1.400 16 1 1 4 1.175 20 1 1 16 1.002 ограничения для резьбовых пластин NTB-3 NTB-4B Buttress число ниток на дюйм номинальный диаметр резьбы минимальный внутренний диаметр (дюймы) 4 2 7 8 2.575 5 2 3 4 2.510 6 2 3 8 2.175 8 2 1 8 1.975 10 1 7 8 1.755 12 1 5 8 1.525 16 1 1 2 1.407 20 1 7 16 1.378 Только для пластин М1В-4В C66
