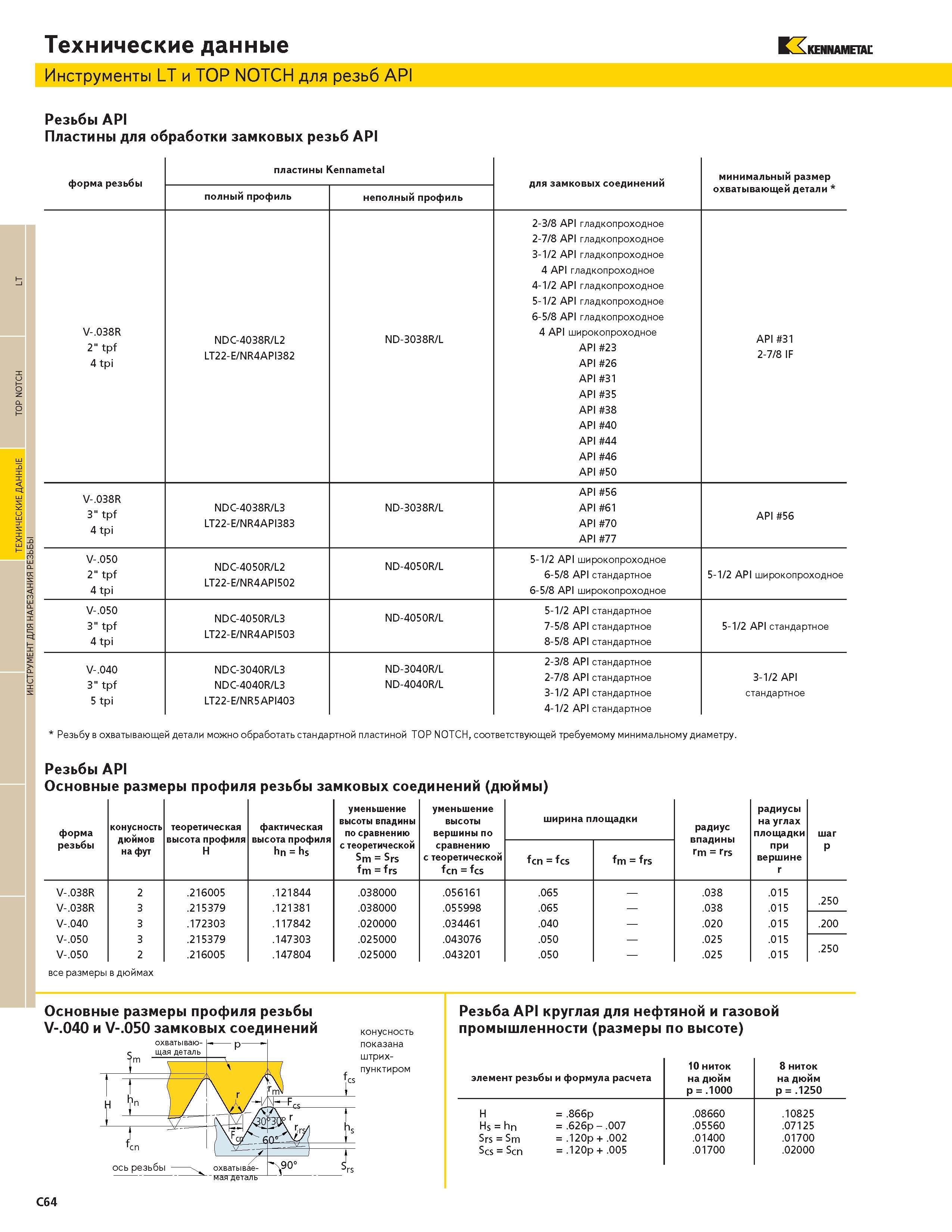

ТЕХНИЧЕСКИЕ ДАННЫЕ TOP NOTCH LT Технические данные Инструменты LT и TOP NOTCH для резьб API KENNAMETAL Резьбы API Пластины для обработки замковых резьб API форма резьбы пластины Kennametal полный профиль неполныи профиль NDC-4038R L2 ND-3038R L LT22-E NR4API382 NDC-4038R L3 ND-3038R L LT22-E NR4API383 NDC-4050R L2 ND-4050R L LT22-E NR4API502 NDC-4050R L3 ND-4050R L LT22-E NR4API503 NDC-3040R L3 ND-3040R L NDC-4040R L3 ND-4040R L LT22-E NR5API403 для замковых соединении минимальныи размер охватывающеИ детали V-.038R 2" tpf 4 tpi 2-3 8 API гладкопроходное 2-7 8 API гладкопроходное 3-1 2 API гладкопроходное 4 API гладкопроходное 4-1 2 API гладкопроходное 5-1 2 API гладкопроходное 6-5 8 API гладкопроходное 4 API широкопроходное API 23 API 26 API 31 API 35 API 38 API 40 API 44 API 46 API 50 API 31 2-7 8 IF V-.038R 3м tpf 4 tpi API 56 API 61 API 70 API 77 API 56 V-.050 2м tpf 4 tpi 5-1 2 API широкопроходное 6-5 8 API стандартное 6-5 8 API широкопроходное 5-1 2 API широкопроходное V-.050 3м tpf 4 tpi 5-1 2 API стандартное 7-5 8 API стандартное 8-5 8 API стандартное 5-1 2 API стандартное V-.040 3м tpf 5 tpi 2-3 8 API стандартное 2-7 8 API стандартное 3-1 2 API стандартное 4-1 2 API стандартное 3-1 2 API стандартное Резьбу в охватывающей детали можно обработать стандартной пластиной ТОР NOTCH соответствующей требуемому минимальному диаметру. Резьбы API Основные размеры профиля резьбы замковых соединении (дюИмы) форма конусность дюймов на фут теоретическая высота профиля H фактическая высота профиля hn hs уменьшение высоты впадины по сравнению уменьшение высоты вершины по ширина площадки радиус впадины rm rrs радиусы на углах площадки шаг резьбы с теоретической Sm Srs fm frs сравнению с теоретической fcn fcs fcn fcs fm frs при вершине r p V-.038R 2 .216005 .121844 .038000 .056161 .065 .038 .015 .250 V-.038R 3 .215379 .121381 .038000 .055998 .065 .038 .015 V-.040 3 .172303 .117842 .020000 .034461 .040 .020 .015 .200 V-.050 3 .215379 .147303 .025000 .043076 .050 .025 .015 .250 V-.050 2 .216005 .147804 .025000 .043201 .050 .025 .015 все размеры в дюймах Основные размеры профиля резьбы V-.040 и V-.050 замковых соединении конусность показана штрих- пунктиром Резьба API круглая для нефтяноИ и газовой промышленности (размеры по высоте) элемент резьбы и формула расчета 10 ниток на дюйм p .1000 8 ниток на дюйм p .1250 H .866p .08660 .10825 Hs hn .626p - .007 .05560 .07125 Srs Sm .120p + .002 .01400 .01700 Scs Scn .120p + .005 .01700 .02000 C64
