428 Каталог KENNAMETAL 2004 Режущий инструмент для точения обработки канавок и резьбы Стр.C62

Каталог KENNAMETAL 2004 Режущий инструмент для точения Стр. C62 0428 Lab2u

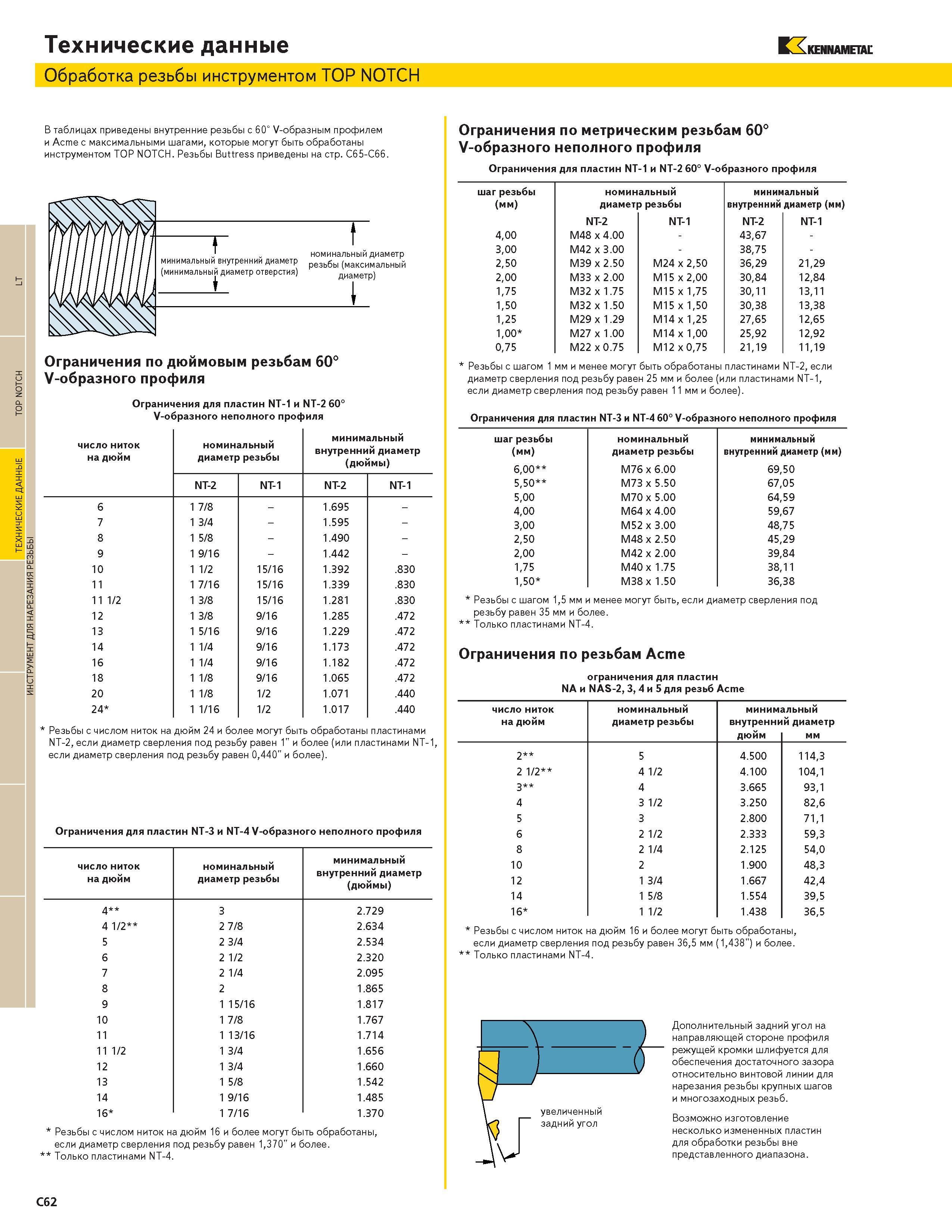

ТЕХНИЧЕСКИЕ ДАННЫЕ TOP NOTCH LT Технические данные Обработка резьбы инструментом TOP NOTCH KENNAMETAL В таблицах приведены внутренние резьбы с 60 V-образным профилем и Acme с максимальными шагами которые могут быть обработаны инструментом TOP NOTCH. Резьбы Buttress приведены на стр. С65-С66. Ограничения по дюймовым резьбам 60 V-образного профиля Ограничения для пластин NT-1 и NT-2 60 V-образного неполного профиля число ниток на дюйм номинальный диаметр резьбы минимальный внутренний диаметр (дюймы) NT-2 NT-1 NT-2 NT-1 6 1 7 8 - 1.695 - 7 1 3 4 - 1.595 - 8 1 5 8 - 1.490 - 9 1 9 16 - 1.442 - 10 1 1 2 15 16 1.392 .830 11 1 7 16 15 16 1.339 .830 11 1 2 1 3 8 15 16 1.281 .830 12 1 3 8 9 16 1.285 .472 13 1 5 16 9 16 1.229 .472 14 1 1 4 9 16 1.173 .472 16 1 1 4 9 16 1.182 .472 18 1 1 8 9 16 1.065 .472 20 1 1 8 1 2 1.071 .440 24 1 1 16 1 2 1.017 .440 Резьбы с числом ниток на дюйм 24 и более могут быть обработаны пластинами NT-2 если диаметр сверления под резьбу равен 1 и более (или пластинами NT-1 если диаметр сверления под резьбу равен 0440 и более). Ограничения для пластин NT-3 и NT-4 V-образного неполного профиля число ниток на дюйм номинальный диаметр резьбы минимальный внутренний диаметр (дюймы) 4 3 2.729 4 1 2 2 7 8 2.634 5 2 3 4 2.534 6 2 1 2 2.320 7 2 1 4 2.095 8 2 1.865 9 1 15 16 1.817 10 1 7 8 1.767 11 1 13 16 1.714 11 1 2 1 3 4 1.656 12 1 3 4 1.660 13 1 5 8 1.542 14 1 9 16 1.485 16 1 7 16 1.370 Резьбы с числом ниток на дюйм 16 и более могут быть обработаны если диаметр сверления под резьбу равен 1370 и более. Только пластинами NT-4. Ограничения по метрическим резьбам 60 V-образного неполного профиля Ограничения для пластин NT-1 и NT-2 60 V-образного профиля шаг резьбы номинальный минимальный (мм) диаметр резьбы внутренний диаметр (мм) NT-2 NT-1 NT-2 NT-1 400 M48 x 4.00 - 4367 - 300 M42 x 3.00 - 3875 - 250 M39 x 2.50 M24 x 250 3629 2129 200 M33 x 2.00 M15 x 200 3084 1284 175 M32 x 1.75 M15 x 175 3011 1311 150 M32 x 1.50 M15 x 150 3038 1338 125 M29 x 1.29 M14 x 125 2765 1265 100 M27 x 1.00 M14 x 100 2592 1292 075 M22 x 0.75 M12 x 075 2119 1119 Резьбы с шагом 1 мм и менее могут быть обработаны пластинами NT-2 если диаметр сверления под резьбу равен 25 мм и более (или пластинами NT-1 если диаметр сверления под резьбу равен 11 мм и более). Ограничения для пластин NT-3 и NT-4 60 V-образного неполного профиля шаг резьбы номинальный минимальный (мм) диаметр резьбы внутренний диаметр (мм) 600 M76 x 6.00 6950 550 M73 x 5.50 6705 500 M70 x 5.00 6459 400 M64 x 4.00 5967 300 M52 x 3.00 4875 250 M48 x 2.50 4529 200 M42 x 2.00 3984 175 M40 x 1.75 3811 150 M38 x 1.50 3638 Резьбы с шагом 15 мм и менее могут быть если диаметр сверления под резьбу равен 35 мм и более. Только пластинами NT-4. Ограничения по резьбам Acme ограничения для пластин NA и NAS-2 3 4 и 5 для резьб Acme число ниток номинальный минимальный на дюйм диаметр резьбы внутренний диаметр дюйм мм 2 5 4.500 1143 2 1 2 4 1 2 4.100 1041 3 4 3.665 931 4 3 1 2 3.250 826 5 3 2.800 711 6 2 1 2 2.333 593 8 2 1 4 2.125 540 10 2 1.900 483 12 1 3 4 1.667 424 14 1 5 8 1.554 395 16 1 1 2 1.438 365 Резьбы с числом ниток на дюйм 16 и более могут быть обработаны если диаметр сверления под резьбу равен 365 мм (1438) и более. Только пластинами NT-4. Дополнительный задний угол на направляющей стороне профиля режущей кромки шлифуется для обеспечения достаточного зазора относительно винтовой линии для нарезания резьбы крупных шагов и многозаходных резьб. Возможно изготовление несколько измененных пластин для обработки резьбы вне представленного диапазона. C62
