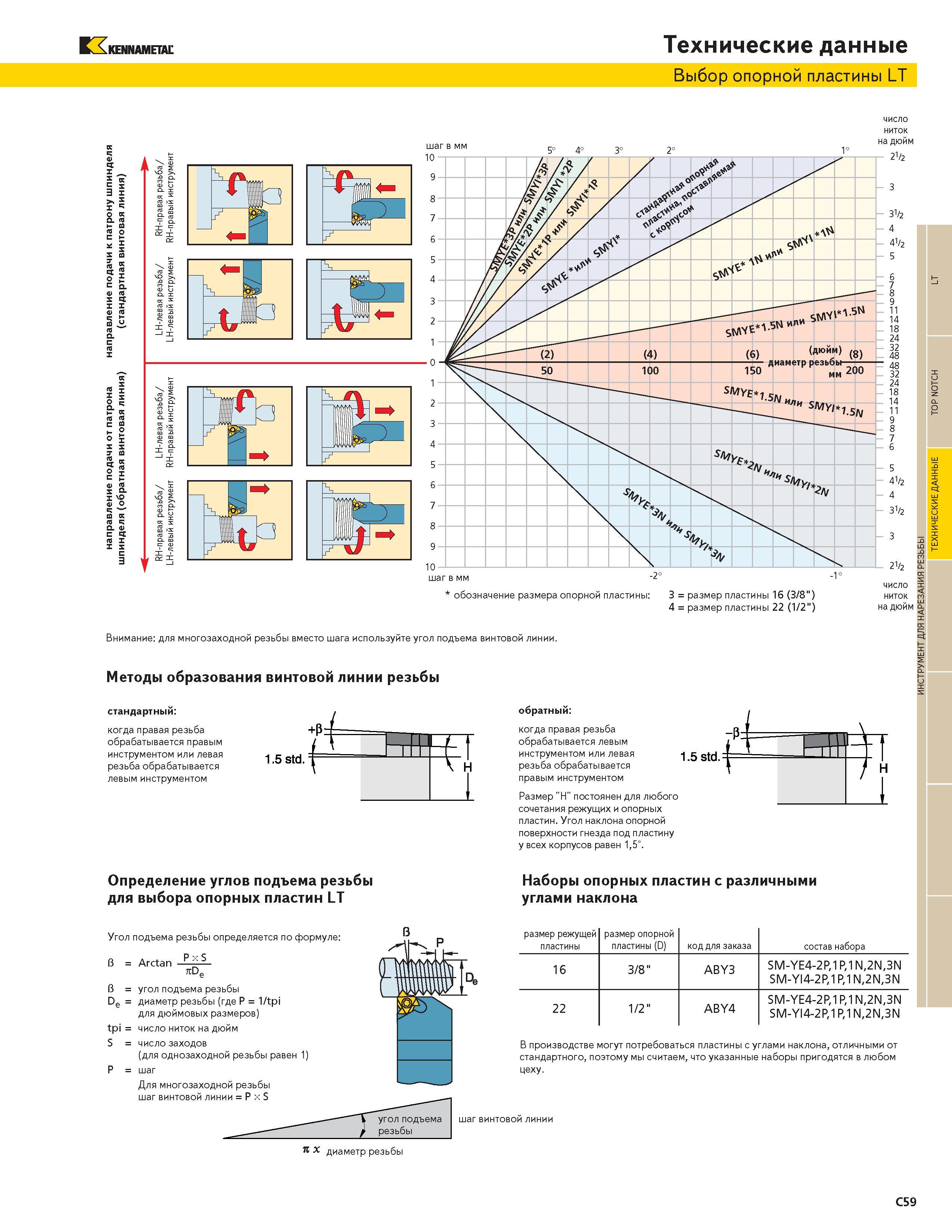

425 Каталог KENNAMETAL 2004 Режущий инструмент для точения обработки канавок и резьбы Стр.C59

Каталог KENNAMETAL 2004 Режущий инструмент для точения Стр. C59 0425 Lab2u

KENNAMETAL Технические данные Выбор опорной пластины LT 3 с а 3 3 размер пластины 16 (3 8) 4 размер пластины 22 (1 2") Внимание для многозаходной резьбы вместо шага используйте угол подъема винтовой линии. Методы образования винтовой линии резьбы обозначение размера опорной пластины число ниток на дюйм 21 2 31 2 4 41 2 5 11 14 18 24 32 48 48 32 24 18 14 11 5 41 2 4 21 2 число ниток на дюйм стандартный когда правая резьба обрабатывается правым инструментом или левая резьба обрабатывается левым инструментом +Р 1.5 std. обратный когда правая резьба обрабатывается левым инструментом или левая резьба обрабатывается правым инструментом Размер "Н" постоянен для любого сочетания режущих и опорных пластин. Угол наклона опорной поверхности гнезда под пластину у всех корпусов равен 15. Определение углов подъема резьбы для выбора опорных пластин LT Наборы опорных пластин с различными углами наклона Угол подъема резьбы определяется по формуле 6 Arctan P S nDe 6 угол подъема резьбы De диаметр резьбы (где P 1 tpi для дюймовых размеров) tpi число ниток на дюйм S число заходов (для однозаходной резьбы равен 1) P шаг Для многозаходной резьбы шаг винтовой линии P S размер режущей размер опорной пластины пластины (D) код для заказа состав набора 16 3 8" ABY3 SM-YE4-2P1P1N2N3N SM-YI4-2P1P1N2N3N 22 1 2" ABY4 SM-YE4-2P1P1N2N3N SM-YI4-2P1P1N2N3N В производстве могут потребоваться пластины с углами наклона отличными от стандартного поэтому мы считаем что указанные наборы пригодятся в любом цеху. шаг винтовой линии диаметр резьбы 3 C59 ИНСТРУМЕНТ ДЛЯ НАРЕЗАНИЯ РЕЗЬБЫ ТЕХНИЧЕСКИЕ ДАННЫЕ TOP NOTCH LT
