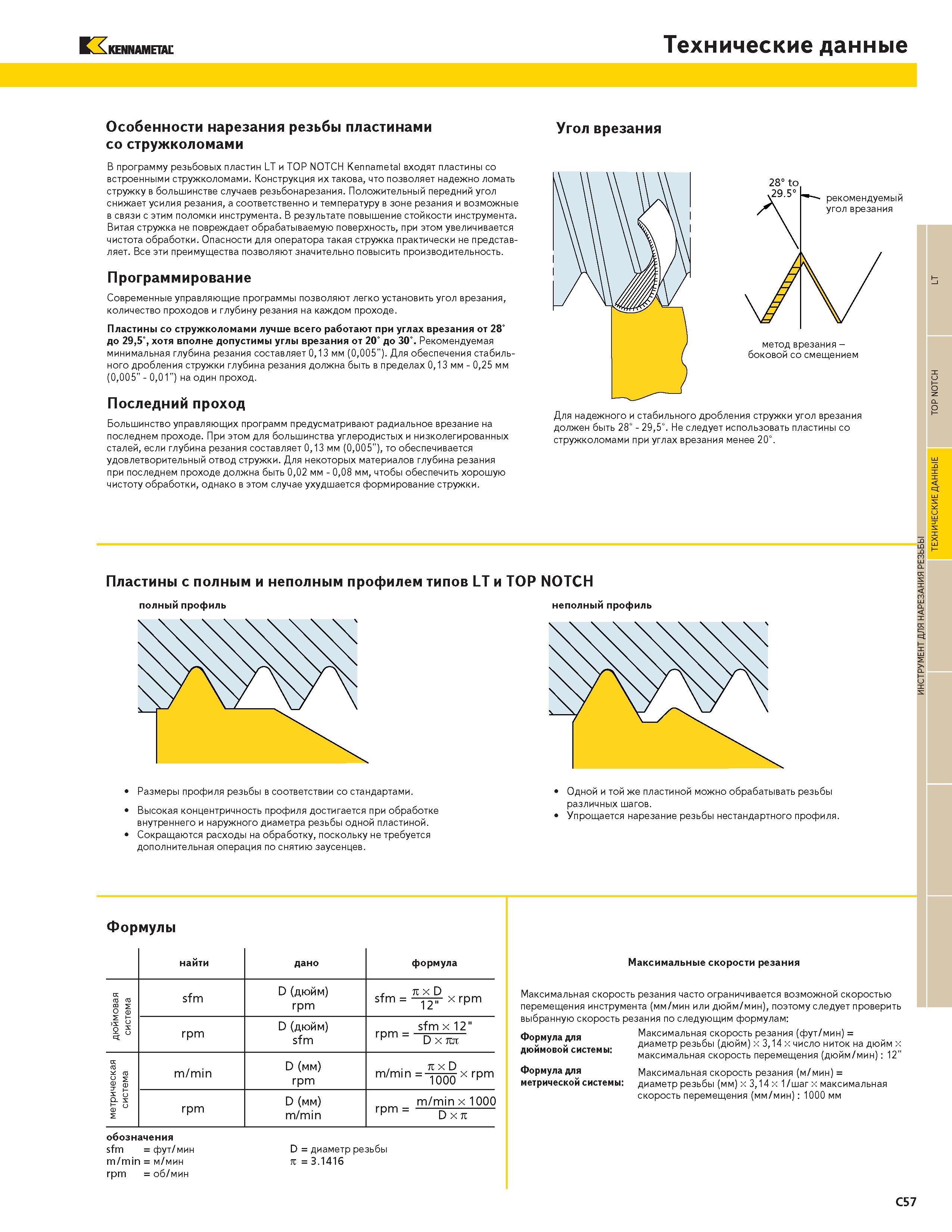

KENNAMETAL Технические данные Особенности нарезания резьбы пластинами стружколомами В программу резьбовых пластин LT и TOP NOTCH Kennametal входят пластины встроенными стружколомами. Конструкция их такова что позволяет надежно ломать стружку в большинстве случаев резьбонарезания. Положительный передний угол снижает усилия резания а соответственно и температуру в зоне резания и возможные в связи с этим поломки инструмента. В результате повышение стойкости инструмента. Витая стружка не повреждает обрабатываемую поверхность при этом увеличивается чистота обработки. Опасности для оператора такая стружка практически не представляет. Все эти преимущества позволяют значительно повысить производительность. Программирование Современные управляющие программы позволяют легко установить угол врезания количество проходов и глубину резания на каждом проходе. Пластины стружколомами лучше всего работают при углах врезания от 28 до 295 хотя вполне допустимы углы врезания от 20 до 30. Рекомендуемая минимальная глубина резания составляет 013 мм (0005). Для обеспечения стабильного дробления стружки глубина резания должна быть в пределах 013 мм - 025 мм (0005 - 001) на один проход. Последний проход Большинство управляющих программ предусматривают радиальное врезание на последнем проходе. При этом для большинства углеродистых и низколегированных сталей если глубина резания составляет 013 мм (0005) то обеспечивается удовлетворительный отвод стружки. Для некоторых материалов глубина резания при последнем проходе должна быть 002 мм - 008 мм чтобы обеспечить хорошую чистоту обработки однако в этом случае ухудшается формирование стружки. Угол врезания метод врезания -боковой смещением Для надежного и стабильного дробления стружки угол врезания должен быть 28 - 295. Не следует использовать пластины стружколомами при углах врезания менее 20. Пластины с полным и неполным профилем типов LT и TOP NOTCH полный профиль неполный профиль Размеры профиля резьбы в соответствии стандартами. Высокая концентричность профиля достигается при обработке внутреннего и наружного диаметра резьбы одной пластиной. Сокращаются расходы на обработку поскольку не требуется дополнительная операция по снятию заусенцев. Одной и той же пластиной можно обрабатывать резьбы различных шагов. Упрощается нарезание резьбы нестандартного профиля. Формулы найти дано формула дюймовая система sfm D (дюйм) rpm D sfm 12" rpm rpm D (дюйм) sfm sfm 12" rpm D пп метрическая система m min D (мм) rpm D m min 1000 rpm rpm D (мм) m min m min 1000 rpm D обозначения sfm фут/мин D диаметр резьбы m min мин 3.1416 rpm об мин Максимальные скорости резания Максимальная скорость резания часто ограничивается возможной скоростью перемещения инструмента (мм мин или дюйм мин) поэтому следует проверить выбранную скорость резания по следующим формулам Максимальная скорость резания (фут/мин) диаметр резьбы (дюйм) 314 число ниток на дюйм максимальная скорость перемещения (дюйм мин) 12 Максимальная скорость резания (м мин) диаметр резьбы (мм) 314 1 шаг максимальная скорость перемещения (мм мин) 1000 мм Формула для дюймовой системы Формула для метрической системы C57 ТЕХНИЧЕСКИЕ ДАННЫЕ TOP NOTCH LT
