Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system ISCAR \| Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка (Всего 1188 стр.)

976 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.972

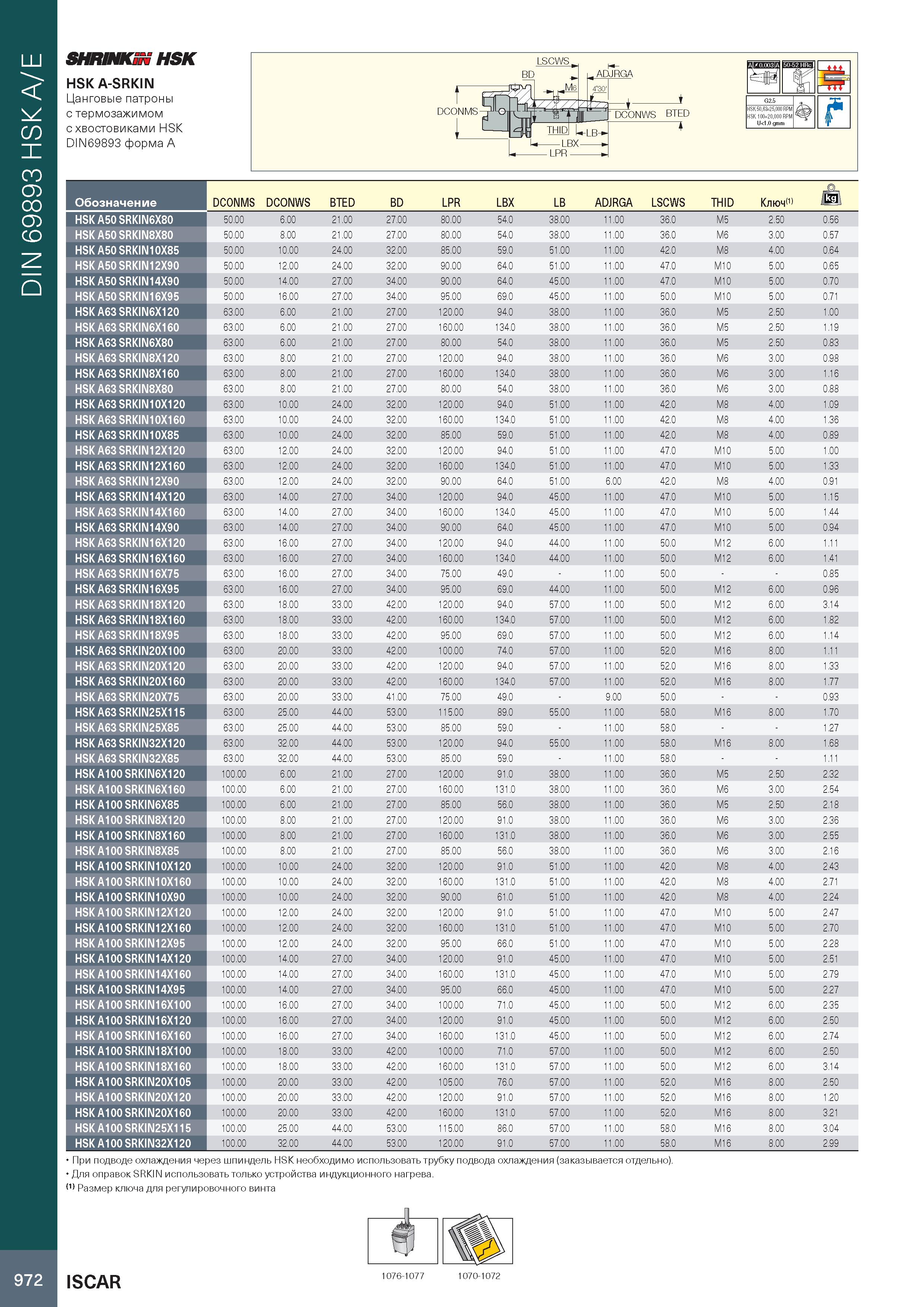

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 972 0976 Lab2u DIN 69893 HSK A/E SHRINKiN HSK HSK A-SRKIN Цанговые патроны с термозажимом с хвостовиками HSK DIN69893 форма A Обозначение DCONMS DCONWS BTED BD LPR LBX LB ADJRGA LSCWS THID Ключ(1) jkg HSK A50 SRKIN6X80 50 00 6.00 21.00 27.00 80.00 54.0 38.00 11.00 36.0 M5 2.50 0.56 HSK A50 SRKIN8X80 50 00 8.00 21.00 27.00 80.00 54.0 38.00 11.00 36.0 M6 3.00 0.57 HSK A50 SRKIN10X85 50 00 10.00 24.00 32.00 85.00 59.0 51.00 11.00 42.0 M8 4.00 0.64 HSK A50 SRKIN12X90 50 00 12.00 24.00 32.00 90.00 64.0 51.00 11.00 47.0 M10 5.00 0.65 HSK A50 SRKIN14X90 50 00 14.00 27.00 34.00 90.00 64.0 45.00 11.00 47.0 M10 5.00 0.70 HSK A50 SRKIN16X95 50 00 16.00 27.00 34.00 95.00 69.0 45.00 11.00 50.0 M10 5.00 0.71 HSK A63 SRKIN6X120 63 00 6.00 21.00 27.00 120.00 94.0 38.00 11.00 36.0 M5 2.50 1.00 HSK A63 SRKIN6X160 63 00 6.00 21.00 27.00 160.00 134.0 38.00 11.00 36.0 M5 2.50 1.19 HSK A63 SRKIN6X80 63 00 6.00 21.00 27.00 80.00 54.0 38.00 11.00 36.0 M5 2.50 0.83 HSK A63 SRKIN8X120 63 00 8.00 21.00 27.00 120.00 94.0 38.00 11.00 36.0 M6 3.00 0.98 HSK A63 SRKIN8X160 63 00 8.00 21.00 27.00 160.00 134.0 38.00 11.00 36.0 M6 3.00 1.16 HSK A63 SRKIN8X80 63 00 8.00 21.00 27.00 80.00 54.0 38.00 11.00 36.0 M6 3.00 0.88 HSK A63 SRKIN10X120 63 00 10.00 24.00 32.00 120.00 94.0 51.00 11.00 42.0 M8 4.00 1.09 HSK A63 SRKIN10X160 63 00 10.00 24.00 32.00 160.00 134.0 51.00 11.00 42.0 M8 4.00 1.36 HSK A63 SRKIN10X85 63 00 10.00 24.00 32.00 85.00 59.0 51.00 11.00 42.0 M8 4.00 0.89 HSK A63 SRKIN12X120 63 00 12.00 24.00 32.00 120.00 94.0 51.00 11.00 47.0 M10 5.00 1.00 HSK A63 SRKIN12X160 63 00 12.00 24.00 32.00 160.00 134.0 51.00 11.00 47.0 M10 5.00 1.33 HSK A63 SRKIN12X90 63 00 12.00 24.00 32.00 90.00 64.0 51.00 6.00 42.0 M8 4.00 0.91 HSK A63 SRKIN14X120 63 00 14.00 27.00 34.00 120.00 94.0 45.00 11.00 47.0 M10 5.00 1.15 HSK A63 SRKIN14X160 63 00 14.00 27.00 34.00 160.00 134.0 45.00 11.00 47.0 M10 5.00 1.44 HSK A63 SRKIN14X90 63 00 14.00 27.00 34.00 90.00 64.0 45.00 11.00 47.0 M10 5.00 0.94 HSK A63 SRKIN16X120 63 00 16.00 27.00 34.00 120.00 94.0 44.00 11.00 50.0 M12 6.00 1.11 HSK A63 SRKIN16X160 63 00 16.00 27.00 34.00 160.00 134.0 44.00 11.00 50.0 M12 6.00 1.41 HSK A63 SRKIN16X75 63 00 16.00 27.00 34.00 75.00 49.0 11.00 50.0 0.85 HSK A63 SRKIN16X95 63 00 16.00 27.00 34.00 95.00 69.0 44.00 11.00 50.0 M12 6.00 0.96 HSK A63 SRKIN18X120 63 00 18.00 33.00 42.00 120.00 94.0 57.00 11.00 50.0 M12 6.00 3.14 HSK A63 SRKIN18X160 63 00 18.00 33.00 42.00 160.00 134.0 57.00 11.00 50.0 M12 6.00 1.82 HSK A63 SRKIN18X95 63 00 18.00 33.00 42.00 95.00 69.0 57.00 11.00 50.0 M12 6.00 1.14 HSK A63 SRKIN20X100 63 00 20.00 33.00 42.00 100.00 74.0 57.00 11.00 52.0 M16 8.00 1.11 HSK A63 SRKIN20X120 63 00 20.00 33.00 42.00 120.00 94.0 57.00 11.00 52.0 M16 8.00 1.33 HSK A63 SRKIN20X160 63 00 20.00 33.00 42.00 160.00 134.0 57.00 11.00 52.0 M16 8.00 1.77 HSK A63 SRKIN20X75 63 00 20.00 33.00 41.00 75.00 49.0 9.00 50.0 0.93 HSK A63 SRKIN25X115 63 00 25.00 44.00 53.00 115.00 89.0 55.00 11.00 58.0 M16 8.00 1.70 HSK A63 SRKIN25X85 63 00 25.00 44.00 53.00 85.00 59.0 11.00 58.0 1.27 HSK A63 SRKIN32X120 63 00 32.00 44.00 53.00 120.00 94.0 55.00 11.00 58.0 M16 8.00 1.68 HSK A63 SRKIN32X85 63 00 32.00 44.00 53.00 85.00 59.0 11.00 58.0 1.11 HSK A100 SRKIN6X120 100 00 6.00 21.00 27.00 120.00 91.0 38.00 11.00 36.0 M5 2.50 2.32 HSK A100 SRKIN6X160 100 00 6.00 21.00 27.00 160.00 131.0 38.00 11.00 36.0 M6 3.00 2.54 HSK A100 SRKIN6X85 100 00 6.00 21.00 27.00 85.00 56.0 38.00 11.00 36.0 M5 2.50 2.18 HSK A100 SRKIN8X120 100 00 8.00 21.00 27.00 120.00 91.0 38.00 11.00 36.0 M6 3.00 2.36 HSK A100 SRKIN8X160 100 00 8.00 21.00 27.00 160.00 131.0 38.00 11.00 36.0 M6 3.00 2.55 HSK A100 SRKIN8X85 100 00 8.00 21.00 27.00 85.00 56.0 38.00 11.00 36.0 M6 3.00 2.16 HSK A100 SRKIN10X120 100 00 10.00 24.00 32.00 120.00 91.0 51.00 11.00 42.0 M8 4.00 2.43 HSK A100 SRKIN10X160 100 00 10.00 24.00 32.00 160.00 131.0 51.00 11.00 42.0 M8 4.00 2.71 HSK A100 SRKIN10X90 100 00 10.00 24.00 32.00 90.00 61.0 51.00 11.00 42.0 M8 4.00 2.24 HSK A100 SRKIN12X120 100 00 12.00 24.00 32.00 120.00 91.0 51.00 11.00 47.0 M10 5.00 2.47 HSK A100 SRKIN12X160 100 00 12.00 24.00 32.00 160.00 131.0 51.00 11.00 47.0 M10 5.00 2.70 HSK A100 SRKIN12X95 100 00 12.00 24.00 32.00 95.00 66.0 51.00 11.00 47.0 M10 5.00 2.28 HSK A100 SRKIN14X120 100 00 14.00 27.00 34.00 120.00 91.0 45.00 11.00 47.0 M10 5.00 2.51 HSK A100 SRKIN14X160 100 00 14.00 27.00 34.00 160.00 131.0 45.00 11.00 47.0 M10 5.00 2.79 HSK A100 SRKIN14X95 100 .00 14.00 27.00 34.00 95.00 66.0 45.00 11.00 47.0 M10 5.00 2.27 HSK A100 SRKIN16X100 100 .00 16.00 27.00 34.00 100.00 71.0 45.00 11.00 50.0 M12 6.00 2.35 HSK A100 SRKIN16X120 100 .00 16.00 27.00 34.00 120.00 91.0 45.00 11.00 50.0 M12 6.00 2.50 HSK A100 SRKIN16X160 100 .00 16.00 27.00 34.00 160.00 131.0 45.00 11.00 50.0 M12 6.00 2.74 HSK A100 SRKIN18X100 100 .00 18.00 33.00 42.00 100.00 71.0 57.00 11.00 50.0 M12 6.00 2.50 HSK A100 SRKIN18X160 100 .00 18.00 33.00 42.00 160.00 131.0 57.00 11.00 50.0 M12 6.00 3.14 HSK A100 SRKIN20X105 100 .00 20.00 33.00 42.00 105.00 76.0 57.00 11.00 52.0 M16 8.00 2.50 HSK A100 SRKIN20X120 100 .00 20.00 33.00 42.00 120.00 91.0 57.00 11.00 52.0 M16 8.00 1.20 HSK A100 SRKIN20X160 100 .00 20.00 33.00 42.00 160.00 131.0 57.00 11.00 52.0 M16 8.00 3.21 HSK A100 SRKIN25X115 100 .00 25.00 44.00 53.00 115.00 86.0 57.00 11.00 58.0 M16 8.00 3.04 HSK A100 SRKIN32X120 100 .00 32.00 44.00 53.00 120.00 91.0 57.00 11.00 58.0 M16 8.00 2.99 При подводе охлаждения через шпиндель HSK необходимо использовать трубку подвода охлаждения (заказывается отдельно). Для оправок SRKIN использовать только устройства индукционного нагрева. (1) Размер ключа для регулировочного винта 972 ISCAR 1076-1077 1070-1072
