979 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.975

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 975 0979 Lab2u

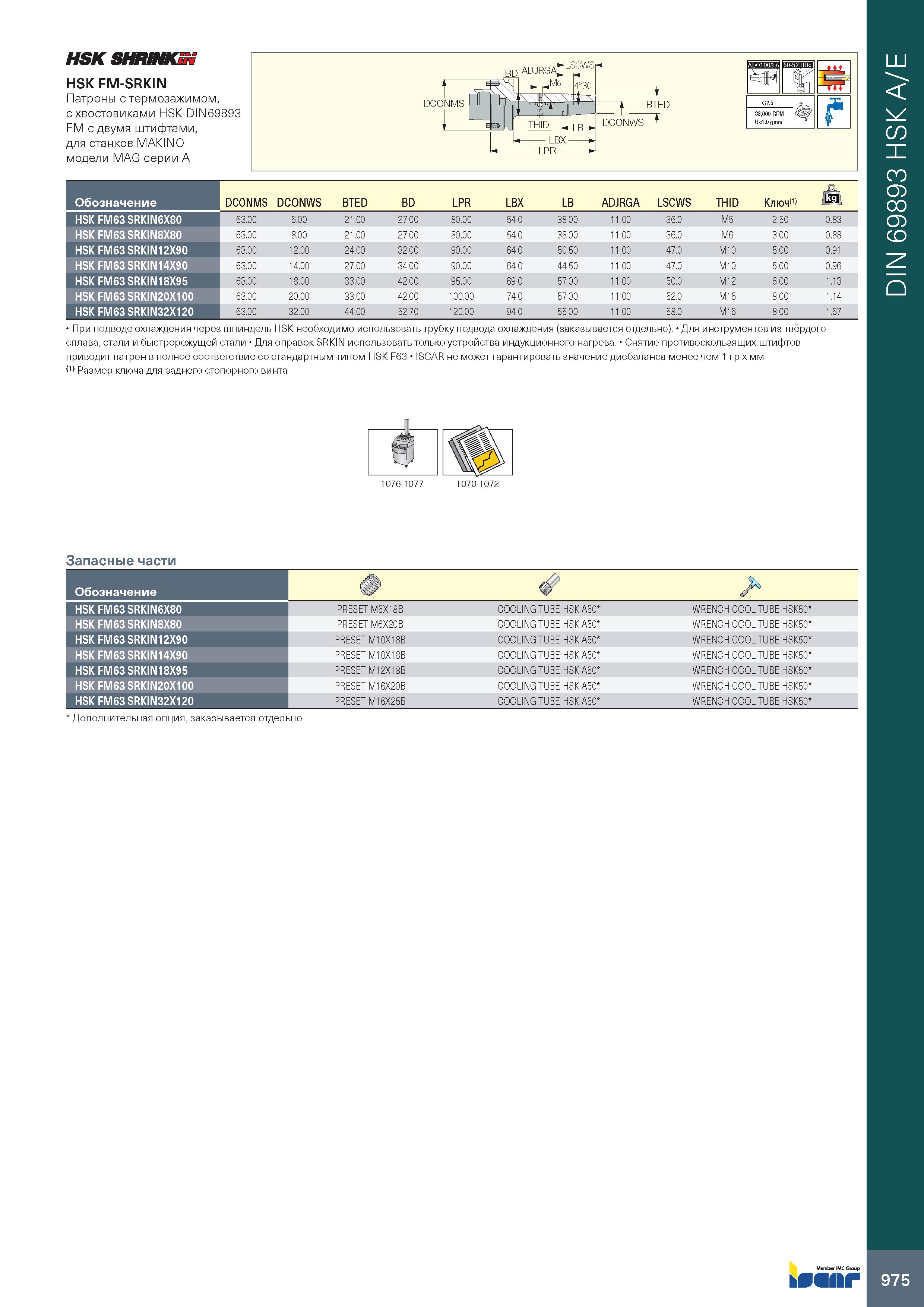

HSK SHRINKiN HSK FM-SRKIN Патроны с термозажимом, с хвостовиками HSK DIN69893 FM с двумя штифтами, для станков MAKINO модели MAG серии A Обозначение DCONMS DCONWS BTED BD LPR LBX LB ADJRGA LSCWS THID Ключ(1) Jkg HSK FM63 SRKIN6X80 63.00 6.00 21.00 27.00 80.00 54.0 38.00 11.00 36.0 M5 2.50 0.83 HSK FM63 SRKIN8X80 63.00 8.00 21.00 27.00 80.00 54.0 38.00 11.00 36.0 M6 3.00 0.88 HSK FM63 SRKIN12X90 63.00 12.00 24.00 32.00 90.00 64.0 50.50 11.00 47.0 M10 5.00 0.91 HSK FM63 SRKIN14X90 63.00 14.00 27.00 34.00 90.00 64.0 44.50 11.00 47.0 M10 5.00 0.96 HSK FM63 SRKIN18X95 63.00 18.00 33.00 42.00 95.00 69.0 57.00 11.00 50.0 M12 6.00 1.13 HSK FM63 SRKIN20X100 63.00 20.00 33.00 42.00 100.00 74.0 57.00 11.00 52.0 M16 8.00 1.14 HSK FM63 SRKIN32X120 63.00 32.00 44.00 52.70 120.00 94.0 55.00 11.00 58.0 M16 8.00 1.67 При подводе охлаждения через шпиндель HSK необходимо использовать трубку подвода охлаждения (заказывается отдельно). Для инструментов из твёрдого сплава, стали и быстрорежущей стали Для оправок SRKIN использовать только устройства индукционного нагрева. Снятие противоскользящих штифтов приводит патрон в полное соответствие со стандартным типом HSK F63 ISCAR не может гарантировать значение дисбаланса менее чем 1 гр x мм (1) Размер ключа для заднего стопорного винта 1076-1077 1070-1072 Запасные части Обозначение Г1 HSK FM63 SRKIN6X80 PRESET M5X18B COOLING TUBE HSK A50 WRENCH COOL TUBE HSK50 HSK FM63 SRKIN8X80 PRESET M6X20B COOLING TUBE HSK A50 WRENCH COOL TUBE HSK50 HSK FM63 SRKIN12X90 PRESET M10X18B COOLING TUBE HSK A50 WRENCH COOL TUBE HSK50 HSK FM63 SRKIN14X90 PRESET M10X18B COOLING TUBE HSK A50 WRENCH COOL TUBE HSK50 HSK FM63 SRKIN18X95 PRESET M12X18B COOLING TUBE HSK A50 WRENCH COOL TUBE HSK50 HSK FM63 SRKIN20X100 PRESET M16X20B COOLING TUBE HSK A50 WRENCH COOL TUBE HSK50 HSK FM63 SRKIN32X120 PRESET M16X25B COOLING TUBE HSK A50 WRENCH COOL TUBE HSK50 Дополнительная опция, заказывается отдельно 975 DIN 69893 HSK A/E
