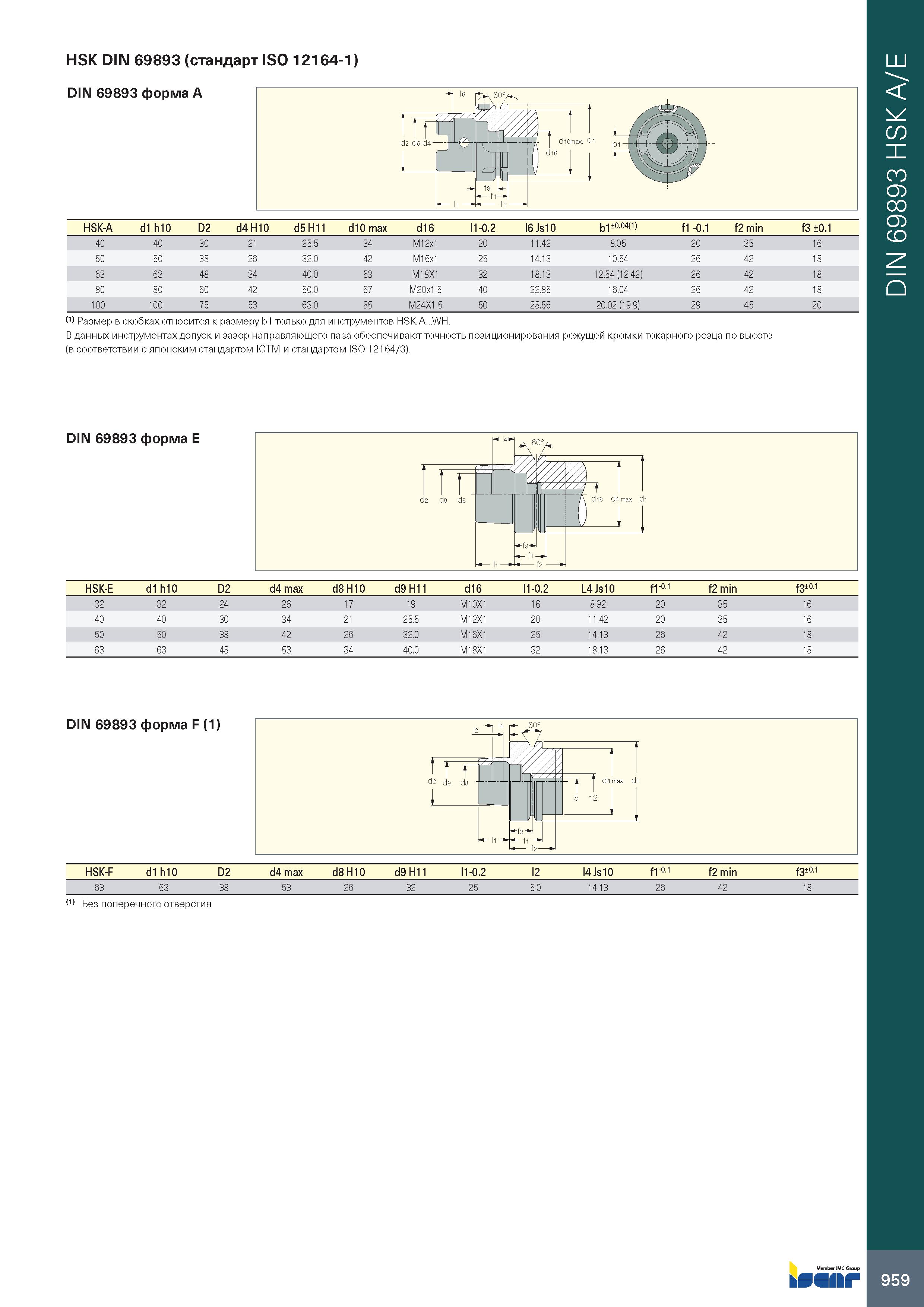

HSK DIN 69893 (стандарт ISO 12164-1) DIN 69893 форма A HSK-A d1 h10 D2 d4 H10 d5 H11 d10 max d16 l1-0.2 l6 Js10 b1 ±0.04(1) f1 -0.1 f2 min f3 ±0.1 40 40 30 21 25.5 34 M12x1 20 11.42 8.05 20 35 16 50 50 38 26 32.0 42 M16x1 25 14.13 10.54 26 42 18 63 63 48 34 40.0 53 M18X1 32 18.13 12.54 (12.42) 26 42 18 80 80 60 42 50.0 67 M20x1.5 40 22.85 16.04 26 42 18 100 100 75 53 63.0 85 M24X1.5 50 28.56 20.02 (19.9) 29 45 20 (1) Размер в скобках относится к размеру b1 только для инструментов HSK A...WH. В данных инструментах допуск и зазор направляющего паза обеспечивают точность позиционирования режущей кромки токарного резца по высоте (в соответствии с японским стандартом ICTM и стандартом ISO 12164/3). DIN 69893 форма E HSK-E d1 h10 D2 d4 max d8 H10 d9 H11 d16 l1-0.2 L4 Js10 f1-0.1 f2 min f3±01 32 32 24 26 17 19 M10X1 16 8.92 20 35 16 40 40 30 34 21 25.5 M12X1 20 11.42 20 35 16 50 50 38 42 26 32.0 M16X1 25 14.13 26 42 18 63 63 48 53 34 40.0 M18X1 32 18.13 26 42 18 DIN 69893 форма F (1) HSK-F d1 h10 D2 d4 max d8 H10 d9 H11 l1-0.2 l2 l4 Js10 f1-0.1 f2 min f3±01 63 63 38 53 26 32 25 5.0 14.13 26 42 18 (1) Без поперечного отверстия bSSflkf 959 DIN 69893 HSK A/E
