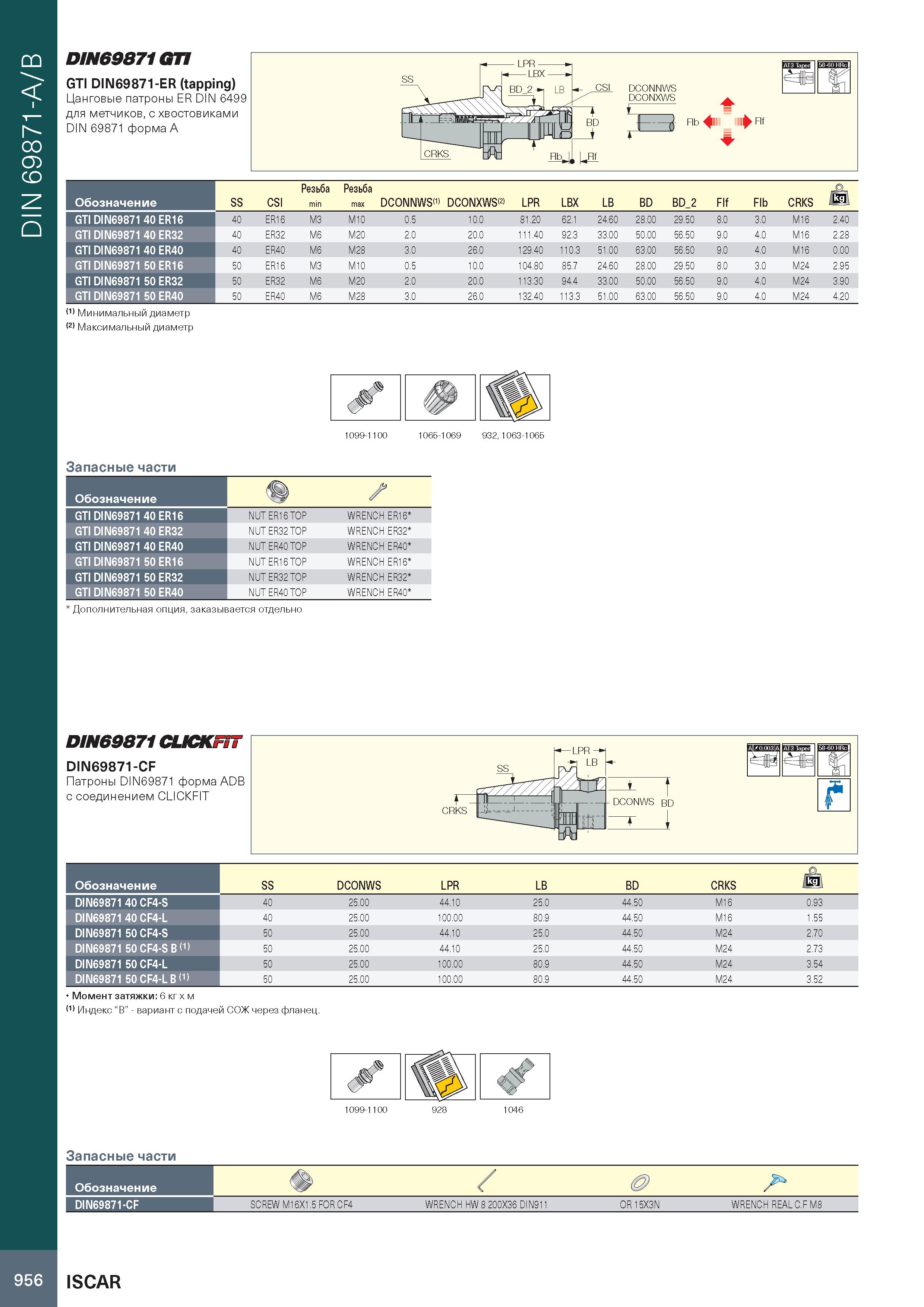

DIN 69871-A/B DIN69871GTI GTI DIN69871-ER (tapping) Цанговые патроны ER DIN 6499 для метчиков, с хвостовиками DIN 69871 форма A Обозначение SS CSI Резьба min Резьба max D О О W ( DCONXWS(2) LPR LBX LB BD BD 2 Flf Flb CRKS Jkgl GTI DIN69871 40 ER16 40 ER16 M3 M10 0.5 10.0 81.20 62.1 24.60 28.00 29.50 8.0 3.0 M16 2.40 GTI DIN69871 40 ER32 40 ER32 M6 M20 2.0 20.0 111.40 92.3 33.00 50.00 56.50 9.0 4.0 M16 2.28 GTI DIN69871 40 ER40 40 ER40 M6 M28 3.0 26.0 129.40 110.3 51.00 63.00 56.50 9.0 4.0 M16 0.00 GTI DIN69871 50 ER16 50 ER16 M3 M10 0.5 10.0 104.80 85.7 24.60 28.00 29.50 8.0 3.0 M24 2.95 GTI DIN69871 50 ER32 50 ER32 M6 M20 2.0 20.0 113.30 94.4 33.00 50.00 56.50 9.0 4.0 M24 3.90 GTI DIN69871 50 ER40 50 ER40 M6 M28 3.0 26.0 132.40 113.3 51.00 63.00 56.50 9.0 4.0 M24 4.20 (1) Минимальный диаметр (2) Максимальный диаметр 1099-1100 1065-1069 932, 1063-1065 Запасные части Обозначение u f GTI DIN69871 40 ER16 NUT ER16 TOP WRENCH ER16 GTI DIN69871 40 ER32 NUT ER32 TOP WRENCH ER32 GTI DIN69871 40 ER40 NUT ER40 TOP WRENCH ER40 GTI DIN69871 50 ER16 NUT ER16 TOP WRENCH ER16 GTI DIN69871 50 ER32 NUT ER32 TOP WRENCH ER32 GTI DIN69871 50 ER40 NUT ER40 TOP WRENCH ER40 Дополнительная опция, заказывается отдельно D/N69871CUCKFST DIN69871-CF Патроны DIN69871 форма ADB с соединением CLICKFIT Обозначение SS DCONWS LPR LB BD CRKS lkg DIN69871 40 CF4-S 40 25.00 44.10 25.0 44.50 M16 0.93 DIN69871 40 CF4-L 40 25.00 100.00 80.9 44.50 M16 1.55 DIN69871 50 CF4-S 50 25.00 44.10 25.0 44.50 M24 2.70 DIN69871 50 CF4-S B (1) 50 25.00 44.10 25.0 44.50 M24 2.73 DIN69871 50 CF4-L 50 25.00 100.00 80.9 44.50 M24 3.54 DIN69871 50 CF4-L B (1) 50 25.00 100.00 80.9 44.50 M24 3.52 Момент затяжки: 6 кг x м (1) Индекс “B” - вариант с подачей СОЖ через фланец. Запасные части Обозначение DIN69871-CF SCREW M16X1.5 FOR CF4 WRENCH HW 8 200X36 DIN911 OR 15X3N WRENCH REAL C.F M8 956 ISCAR
