553 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.549

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 549 0553 Lab2u

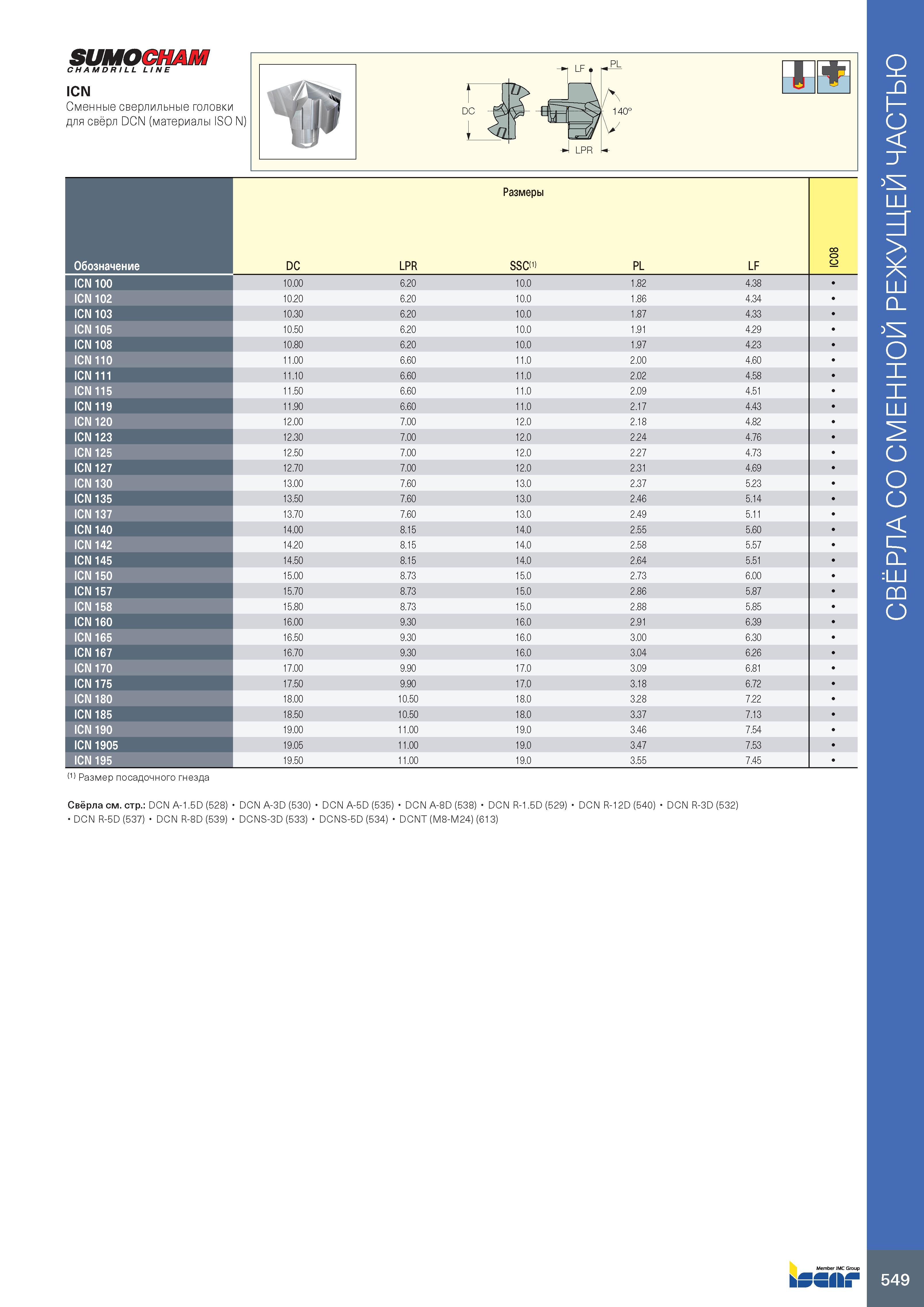

SUMO СНА M DR I LL LINE ICN Сменные сверлильные головки для свёрл DCN (материалы ISO N) Размеры Обозначение DC LPR SSC(1) PL LF IC08 I 10.00 6.20 10.0 1.82 4.38 I CN 102 10.20 6.20 10.0 1.86 4.34 I CN 103 10.30 6.20 10.0 1.87 4.33 ICN 105 10.50 6.20 10.0 1.91 4.29 ICN 108 10.80 6.20 10.0 1.97 4.23 ICN 110 11.00 6.60 11.0 2.00 4.60 ICN 111 11.10 6.60 11.0 2.02 4.58 ICN 115 11.50 6.60 11.0 2.09 4.51 ICN 119 11.90 6.60 11.0 2.17 4.43 ICN 120 ICN 123 12.00 7.00 12.0 2.18 4.82 12.30 7.00 12.0 2.24 4.76 ICN 125 12.50 7.00 12.0 2.27 4.73 ICN 127 12.70 7.00 12.0 2.31 4.69 ICN 130 13.00 7.60 13.0 2.37 5.23 ICN 135 13.50 7.60 13.0 2.46 5.14 ICN 137 13.70 7.60 13.0 2.49 5.11 ICN 140 14.00 8.15 14.0 2.55 5.60 ICN 142 14.20 8.15 14.0 2.58 5.57 ICN 145 14.50 8.15 14.0 2.64 5.51 ICN 150 15.00 8.73 15.0 2.73 6.00 ICN 157 15.70 8.73 15.0 2.86 5.87 ICN 158 15.80 8.73 15.0 2.88 5.85 ICN 160 16.00 9.30 16.0 2.91 6.39 ICN 165 16.50 9.30 16.0 3.00 6.30 ICN 167 16.70 9.30 16.0 3.04 6.26 ICN 170 17.00 9.90 17.0 3.09 6.81 ICN 175 17.50 9.90 17.0 3.18 6.72 ICN 180 18.00 10.50 18.0 3.28 7.22 ICN 185 18.50 10.50 18.0 3.37 7.13 ICN 190 19.00 11.00 19.0 3.46 7.54 ICN 1905 19.05 11.00 19.0 3.47 7.53 ICN 195 19.50 11.00 19.0 3.55 7.45 (1) Размер посадочного гнезда Свёрла см. стр.: DCN A-1.5D (528) DCN R-5D (537) DCN R-8D (539) DCN A-3D (530) DCN A-5D (535) DCN A-8D (538) DCN R-1.5D (529) DCN R-12D (540) DCN R-3D (532) DCNS-3D (533) DCNS-5D (534) DCNT (M8-M24) (613) Member IMC Group 549 Свёрла со сменной режущей частью
