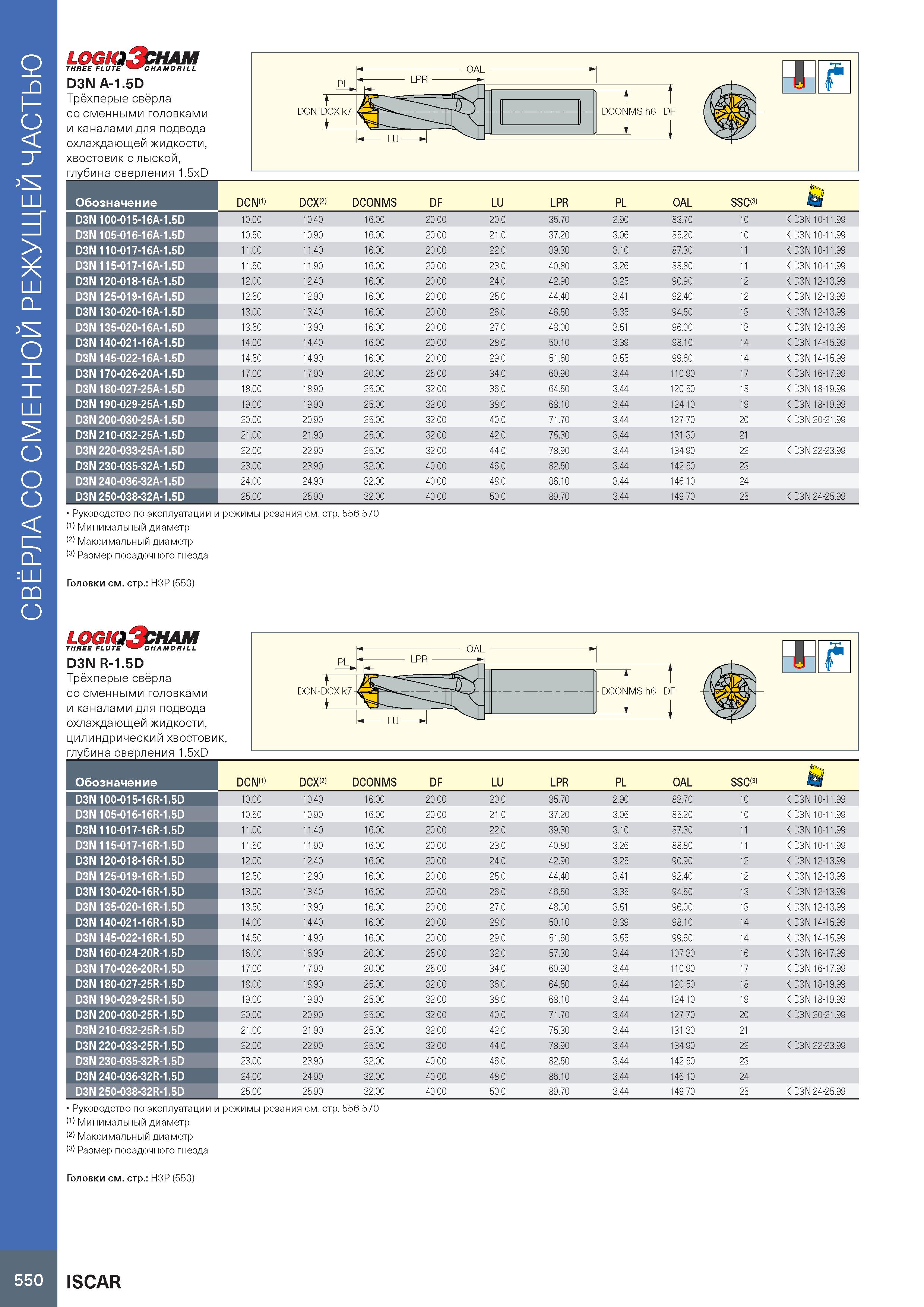

Свёрла со сменной режущей частью LOGIQ&HAM THREE FLUTE CHAMDRILL D3N A-1.5D Трёхперые свёрла со сменными головками и каналами для подвода охлаждающей жидкости, хвостовик с лыской, глубина сверления 1.5xD Руководство по эксплуатации и режимы резания см. стр. 556-570 (1) Минимальный диаметр (2) Максимальный диаметр (3) Размер посадочного гнезда Обозначение DCN(1) DCX(2) DCONMS DF LU LPR PL OAL SSC(3) D3N 100-015-16A-1.5D 10.00 10.40 16.00 20.00 20.0 35.70 2.90 83.70 10 K D3N 10-11.99 D3N 105-016-16A-1.5D 10.50 10.90 16.00 20.00 21.0 37.20 3.06 85.20 10 K D3N 10-11.99 D3N 110-017-16A-1.5D 11.00 11.40 16.00 20.00 22.0 39.30 3.10 87.30 11 K D3N 10-11.99 D3N 115-017-16A-1.5D 11.50 11.90 16.00 20.00 23.0 40.80 3.26 88.80 11 K D3N 10-11.99 D3N 120-018-16A-1.5D 12.00 12.40 16.00 20.00 24.0 42.90 3.25 90.90 12 K D3N 12-13.99 D3N 125-019-16A-1.5D 12.50 12.90 16.00 20.00 25.0 44.40 3.41 92.40 12 K D3N 12-13.99 D3N 130-020-16A-1.5D 13.00 13.40 16.00 20.00 26.0 46.50 3.35 94.50 13 K D3N 12-13.99 D3N 135-020-16A-1.5D 13.50 13.90 16.00 20.00 27.0 48.00 3.51 96.00 13 K D3N 12-13.99 D3N 140-021-16A-1.5D 14.00 14.40 16.00 20.00 28.0 50.10 3.39 98.10 14 K D3N 14-15.99 D3N 145-022-16A-1.5D 14.50 14.90 16.00 20.00 29.0 51.60 3.55 99.60 14 K D3N 14-15.99 D3N 170-026-20A-1.5D 17.00 17.90 20.00 25.00 34.0 60.90 3.44 110.90 17 K D3N 16-17.99 D3N 180-027-25A-1.5D 18.00 18.90 25.00 32.00 36.0 64.50 3.44 120.50 18 K D3N 18-19.99 D3N 190-029-25A-1.5D 19.00 19.90 25.00 32.00 38.0 68.10 3.44 124.10 19 K D3N 18-19.99 D3N 200-030-25A-1.5D 20.00 20.90 25.00 32.00 40.0 71.70 3.44 127.70 20 K D3N 20-21.99 D3N 210-032-25A-1.5D 21.00 21.90 25.00 32.00 42.0 75.30 3.44 131.30 21 D3N 220-033-25A-1.5D 22.00 22.90 25.00 32.00 44.0 78.90 3.44 134.90 22 K D3N 22-23.99 D3N 230-035-32A-1.5D 23.00 23.90 32.00 40.00 46.0 82.50 3.44 142.50 23 D3N 240-036-32A-1.5D 24.00 24.90 32.00 40.00 48.0 86.10 3.44 146.10 24 D3N 250-038-32A-1.5D 25.00 25.90 32.00 40.00 50.0 89.70 3.44 149.70 25 K D3N 24-25.99 Головки см. стр.: H3P (553) LOGIQ&HAM THREE FLUTE CHAMDRILL D3N R-1.5D Трёхперые свёрла со сменными головками и каналами для подвода охлаждающей жидкости, цилиндрический хвостовик, глубина сверления 1.5xD Руководство по эксплуатации и режимы резания см. стр. 556-570 (1) Минимальный диаметр (2) Максимальный диаметр (3) Размер посадочного гнезда Обозначение DCN(1) DCX(2) DCONMS DF LU LPR PL OAL SSC(3) D3N 100-015-16R-1.5D 10.00 10.40 16.00 20.00 20.0 35.70 2.90 83.70 10 K D3N 10-11.99 D3N 105-016-16R-1.5D 10.50 10.90 16.00 20.00 21.0 37.20 3.06 85.20 10 K D3N 10-11.99 D3N 110-017-16R-1.5D 11.00 11.40 16.00 20.00 22.0 39.30 3.10 87.30 11 K D3N 10-11.99 D3N 115-017-16R-1.5D 11.50 11.90 16.00 20.00 23.0 40.80 3.26 88.80 11 K D3N 10-11.99 D3N 120-018-16R-1.5D 12.00 12.40 16.00 20.00 24.0 42.90 3.25 90.90 12 K D3N 12-13.99 D3N 125-019-16R-1.5D 12.50 12.90 16.00 20.00 25.0 44.40 3.41 92.40 12 K D3N 12-13.99 D3N 130-020-16R-1.5D 13.00 13.40 16.00 20.00 26.0 46.50 3.35 94.50 13 K D3N 12-13.99 D3N 135-020-16R-1.5D 13.50 13.90 16.00 20.00 27.0 48.00 3.51 96.00 13 K D3N 12-13.99 D3N 140-021-16R-1.5D 14.00 14.40 16.00 20.00 28.0 50.10 3.39 98.10 14 K D3N 14-15.99 D3N 145-022-16R-1.5D 14.50 14.90 16.00 20.00 29.0 51.60 3.55 99.60 14 K D3N 14-15.99 D3N 160-024-20R-1.5D 16.00 16.90 20.00 25.00 32.0 57.30 3.44 107.30 16 K D3N 16-17.99 D3N 170-026-20R-1.5D 17.00 17.90 20.00 25.00 34.0 60.90 3.44 110.90 17 K D3N 16-17.99 D3N 180-027-25R-1.5D 18.00 18.90 25.00 32.00 36.0 64.50 3.44 120.50 18 K D3N 18-19.99 D3N 190-029-25R-1.5D 19.00 19.90 25.00 32.00 38.0 68.10 3.44 124.10 19 K D3N 18-19.99 D3N 200-030-25R-1.5D 20.00 20.90 25.00 32.00 40.0 71.70 3.44 127.70 20 K D3N 20-21.99 D3N 210-032-25R-1.5D 21.00 21.90 25.00 32.00 42.0 75.30 3.44 131.30 21 D3N 220-033-25R-1.5D 22.00 22.90 25.00 32.00 44.0 78.90 3.44 134.90 22 K D3N 22-23.99 D3N 230-035-32R-1.5D 23.00 23.90 32.00 40.00 46.0 82.50 3.44 142.50 23 D3N 240-036-32R-1.5D 24.00 24.90 32.00 40.00 48.0 86.10 3.44 146.10 24 D3N 250-038-32R-1.5D 25.00 25.90 32.00 40.00 50.0 89.70 3.44 149.70 25 K D3N 24-25.99 Головки см. стр.: H3P (553) 550 ISCAR
