551 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.547

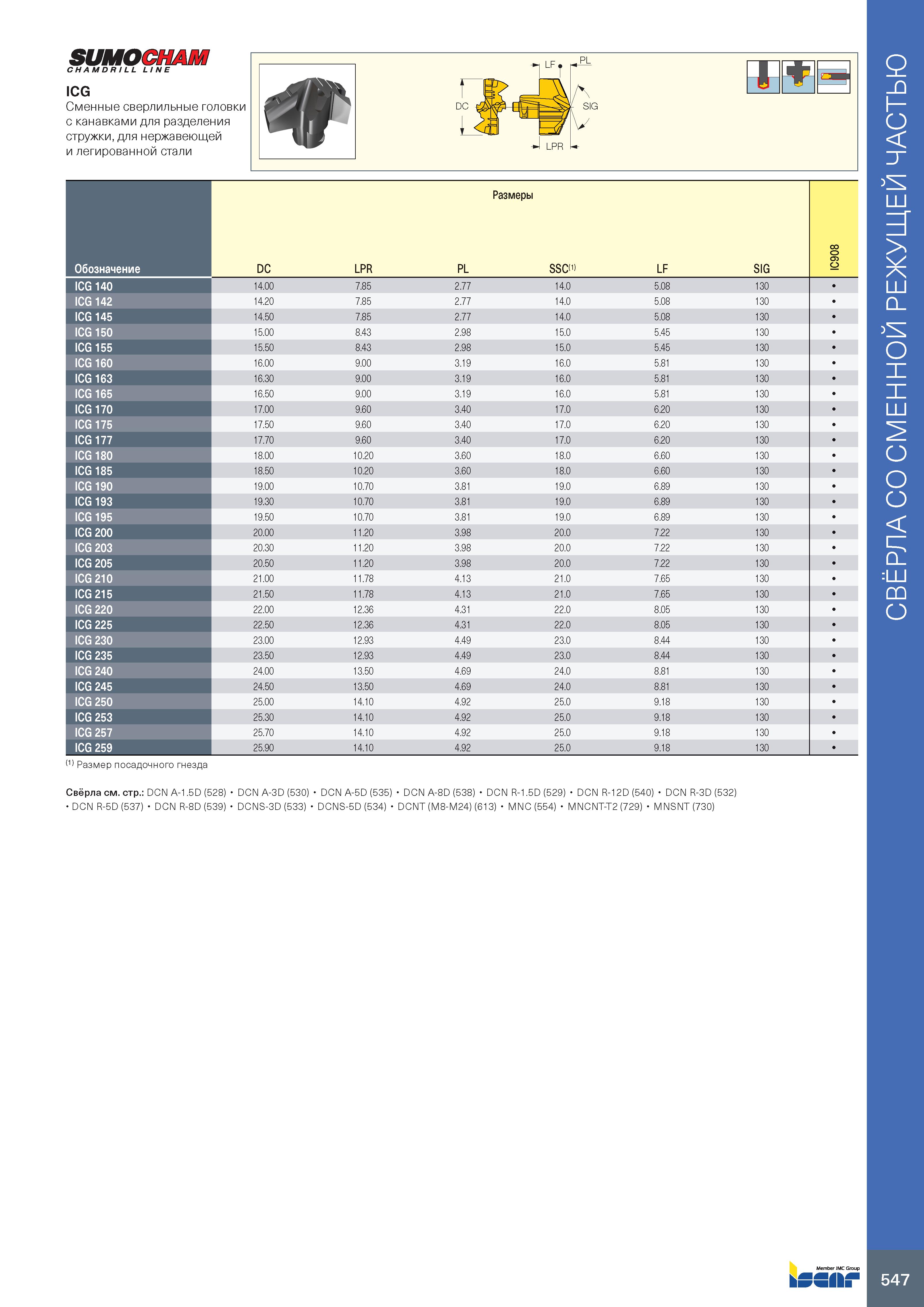

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 547 0551 Lab2u SUMO CHAM DR / LL LINE ICG Сменные сверлильные головки с канавками для разделения стружки, для нержавеющей и легированной стали DC - LFT LPR .PL SIG mm Размеры Обозначение DC LPR PL SSC(1) LF SIG IC908 ICG 140 14.00 7.85 2.77 14.0 5.08 130 ICG 142 14.20 7.85 2.77 14.0 5.08 130 ICG 145 14.50 7.85 2.77 14.0 5.08 130 ICG 150 15.00 8.43 2.98 15.0 5.45 130 ICG 155 15.50 8.43 2.98 15.0 5.45 130 ICG 160 16.00 9.00 3.19 16.0 5.81 130 ICG 163 16.30 9.00 3.19 16.0 5.81 130 ICG 165 16.50 9.00 3.19 16.0 5.81 130 ICG 170 17.00 9.60 3.40 17.0 6.20 130 ICG 175 17.50 9.60 3.40 17.0 6.20 130 ICG 177 17.70 9.60 3.40 17.0 6.20 130 ICG 180 18.00 10.20 3.60 18.0 6.60 130 ICG 185 18.50 10.20 3.60 18.0 6.60 130 ICG 190 19.00 10.70 3.81 19.0 6.89 130 ICG 193 19.30 10.70 3.81 19.0 6.89 130 ICG 195 19.50 10.70 3.81 19.0 6.89 130 ICG 200 20.00 11.20 3.98 20.0 7.22 130 ICG 203 20.30 11.20 3.98 20.0 7.22 130 ICG 205 20.50 11.20 3.98 20.0 7.22 130 ICG 210 21.00 11.78 4.13 21.0 7.65 130 ICG 215 21.50 11.78 4.13 21.0 7.65 130 ICG 220 22.00 12.36 4.31 22.0 8.05 130 ICG 225 22.50 12.36 4.31 22.0 8.05 130 ICG 230 23.00 12.93 4.49 23.0 8.44 130 ICG 235 23.50 12.93 4.49 23.0 8.44 130 ICG 240 24.00 13.50 4.69 24.0 8.81 130 ICG 245 24.50 13.50 4.69 24.0 8.81 130 ICG 250 25.00 14.10 4.92 25.0 9.18 130 ICG 253 25.30 14.10 4.92 25.0 9.18 130 ICG 257 25.70 14.10 4.92 25.0 9.18 130 ICG 259 25.90 14.10 4.92 25.0 9.18 130 (1) Размер посадочного гнезда Свёрла см. стр.: DCN A-1.5D (528) DCN R-5D (537) DCN R-8D (539) DCN A-3D (530) DCN A-5D (535) DCN A-8D (538) DCN R-1.5D (529) DCN R-12D (540) DCN R-3D (532) DCNS-3D (533) DCNS-5D (534) DCNT (M8-M24) (613) MNC (554) MNCNT-T2 (729) MNSNT (730) Member IMC Group 547 Свёрла со сменной режущей частью
