550 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.546

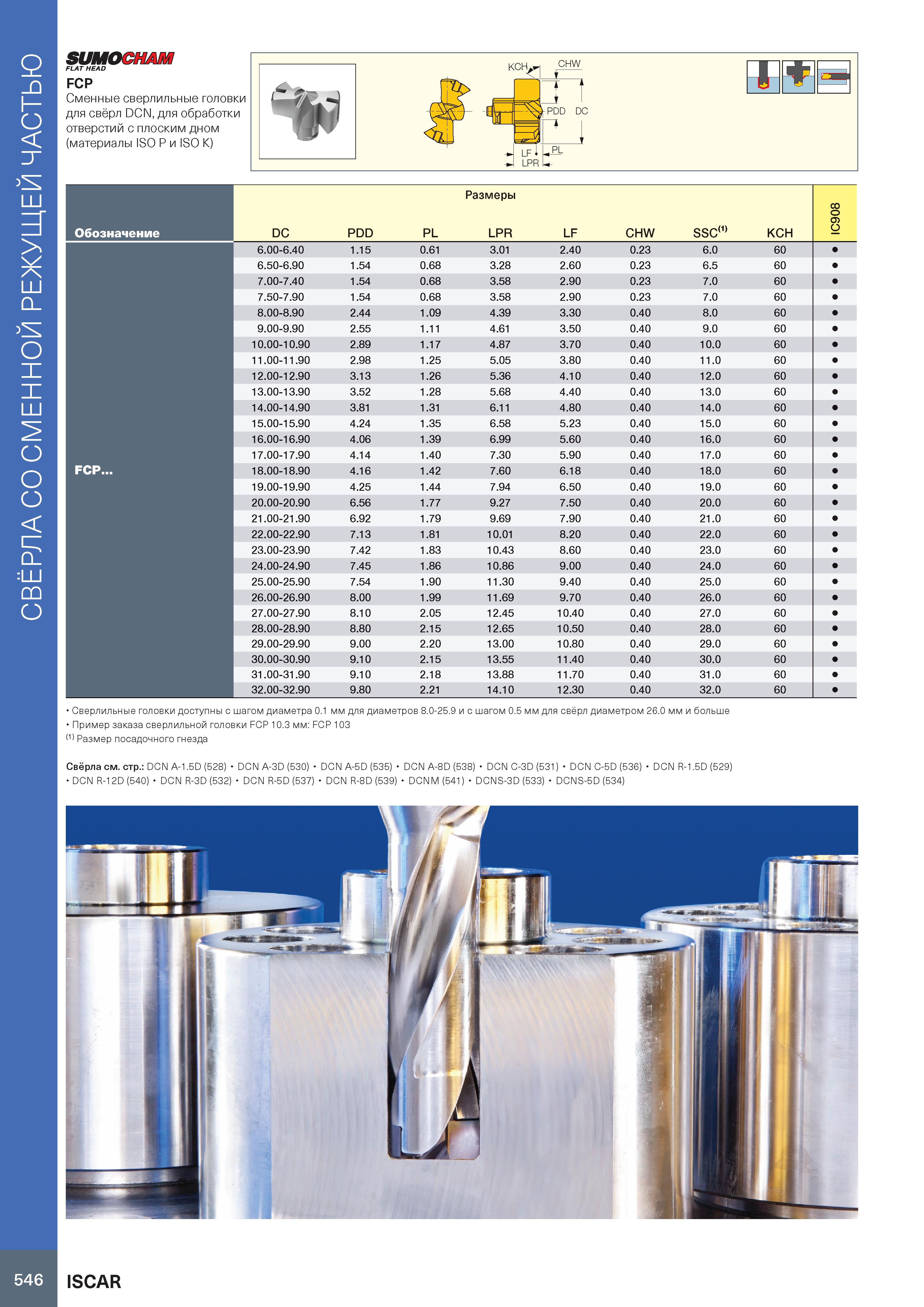

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 546 0550 Lab2u Свёрла со сменной режущей частью 546 SUMOCHAM FLAT HEAD FCP Сменные сверлильные головки для свёрл DCN, для обработки отверстий с плоским дном (материалы ISO P и ISO K) KCH. CHW LF LPR mm Обозначение DC PDD PL Размеры LPR LF CHW SSC(1) KCH IC908 6.00-6.40 1.15 0.61 3.01 2.40 0.23 6.0 60 6.50-6.90 1.54 0.68 3.28 2.60 0.23 6.5 60 7.00-7.40 1.54 0.68 3.58 2.90 0.23 7.0 60 7.50-7.90 1.54 0.68 3.58 2.90 0.23 7.0 60 8.00-8.90 2.44 1.09 4.39 3.30 0.40 8.0 60 9.00-9.90 2.55 1.11 4.61 3.50 0.40 9.0 60 10.00-10.90 2.89 1.17 4.87 3.70 0.40 10.0 60 11.00-11.90 2.98 1.25 5.05 3.80 0.40 11.0 60 12.00-12.90 3.13 1.26 5.36 4.10 0.40 12.0 60 13.00-13.90 3.52 1.28 5.68 4.40 0.40 13.0 60 14.00-14.90 3.81 1.31 6.11 4.80 0.40 14.0 60 15.00-15.90 4.24 1.35 6.58 5.23 0.40 15.0 60 16.00-16.90 4.06 1.39 6.99 5.60 0.40 16.0 60 17.00-17.90 4.14 1.40 7.30 5.90 0.40 17.0 60 18.00-18.90 4.16 1.42 7.60 6.18 0.40 18.0 60 19.00-19.90 4.25 1.44 7.94 6.50 0.40 19.0 60 20.00-20.90 6.56 1.77 9.27 7.50 0.40 20.0 60 21.00-21.90 6.92 1.79 9.69 7.90 0.40 21.0 60 22.00-22.90 7.13 1.81 10.01 8.20 0.40 22.0 60 23.00-23.90 7.42 1.83 10.43 8.60 0.40 23.0 60 24.00-24.90 7.45 1.86 10.86 9.00 0.40 24.0 60 25.00-25.90 7.54 1.90 11.30 9.40 0.40 25.0 60 26.00-26.90 8.00 1.99 11.69 9.70 0.40 26.0 60 27.00-27.90 8.10 2.05 12.45 10.40 0.40 27.0 60 28.00-28.90 8.80 2.15 12.65 10.50 0.40 28.0 60 29.00-29.90 9.00 2.20 13.00 10.80 0.40 29.0 60 30.00-30.90 9.10 2.15 13.55 11.40 0.40 30.0 60 31.00-31.90 9.10 2.18 13.88 11.70 0.40 31.0 60 32.00-32.90 9.80 2.21 14.10 12.30 0.40 32.0 60 Сверлильные головки доступны с шагом диаметра 0.1 мм для диаметров 8.0-25.9 и с шагом 0.5 мм для свёрл диаметром 26.0 мм и больше Пример заказа сверлильной головки FCP 10.3 мм: FCP 103 (1) Размер посадочного гнезда Свёрла см. стр.: DCN A-1.5D (528) DCN A-3D (530) DCN A-5D (535) DCN A-8D (538) DCN C-3D (531) DCN C-5D (536) DCN R-1.5D (529) DCN R-12D (540) DCN R-3D (532) DCN R-5D (537) DCN R-8D (539) DCNM (541) DCNS-3D (533) DCNS-5D (534) ISCAR
