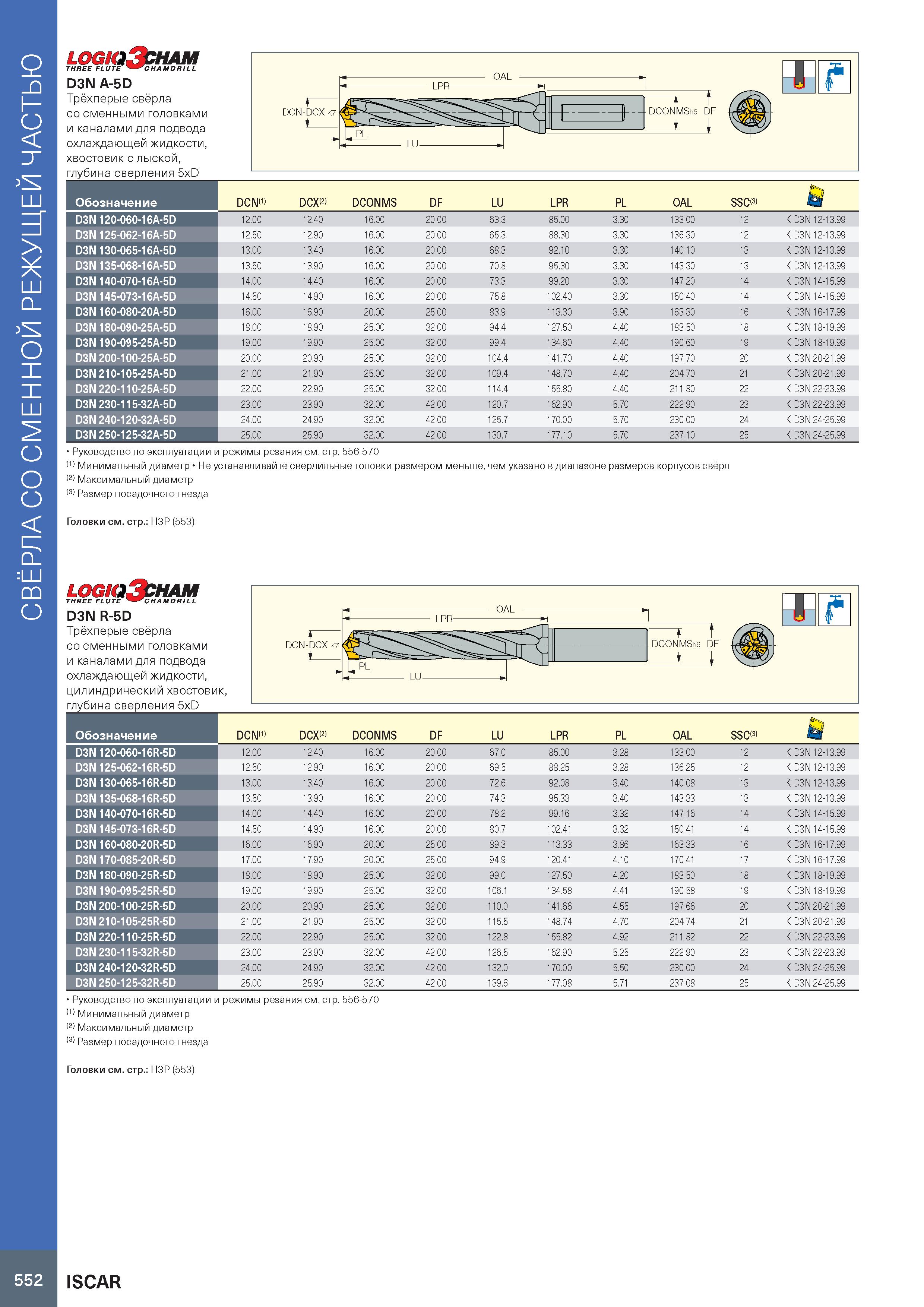

Свёрла со сменной режущей частью LOGIQ&HAM THREE FLUTE CHAMDRILL D3N A-5D Трёхперые свёрла со сменными головками и каналами для подвода охлаждающей жидкости, хвостовик с лыской, глубина сверления 5xD DCN-DCX K7 i DCONMSh6 DF ' i Руководство по эксплуатации и режимы резания см. стр. 556-570 (1) Минимальный диаметр ньютон на метр меньше, чем указано в диапазоне размеров корпусов свёрл (2) Максимальный диаметр (3) Размер посадочного гнезда ЕБЕ Обозначение DCN(1) DCX(2) DCONMS DF LU LPR PL OAL SSC(3) D3N 120-060-16A-5D 12.00 12.40 16.00 20.00 63.3 85.00 3.30 133.00 12 K D3N 12-13.99 D3N 125-062-16A-5D 12.50 12.90 16.00 20.00 65.3 88.30 3.30 136.30 12 K D3N 12-13.99 D3N 130-065-16A-5D 13.00 13.40 16.00 20.00 68.3 92.10 3.30 140.10 13 K D3N 12-13.99 D3N 135-068-16A-5D 13.50 13.90 16.00 20.00 70.8 95.30 3.30 143.30 13 K D3N 12-13.99 D3N 140-070-16A-5D 14.00 14.40 16.00 20.00 73.3 99.20 3.30 147.20 14 K D3N 14-15.99 D3N 145-073-16A-5D 14.50 14.90 16.00 20.00 75.8 102.40 3.30 150.40 14 K D3N 14-15.99 D3N 160-080-20A-5D 16.00 16.90 20.00 25.00 83.9 113.30 3.90 163.30 16 K D3N 16-17.99 D3N 180-090-25A-5D 18.00 18.90 25.00 32.00 94.4 127.50 4.40 183.50 18 K D3N 18-19.99 D3N 190-095-25A-5D 19.00 19.90 25.00 32.00 99.4 134.60 4.40 190.60 19 K D3N 18-19.99 D3N 200-100-25A-5D 20.00 20.90 25.00 32.00 104.4 141.70 4.40 197.70 20 K D3N 20-21.99 D3N 210-105-25A-5D 21.00 21.90 25.00 32.00 109.4 148.70 4.40 204.70 21 K D3N 20-21.99 D3N 220-110-25A-5D 22.00 22.90 25.00 32.00 114.4 155.80 4.40 211.80 22 K D3N 22-23.99 D3N 230-115-32A-5D 23.00 23.90 32.00 42.00 120.7 162.90 5.70 222.90 23 K D3N 22-23.99 D3N 240-120-32A-5D 24.00 24.90 32.00 42.00 125.7 170.00 5.70 230.00 24 K D3N 24-25.99 D3N 250-125-32A-5D 25.00 25.90 32.00 42.00 130.7 177.10 5.70 237.10 25 K D3N 24-25.99 Головки см. стр.: H3P (553) LOi 3 СНАМ THREE FLUTE CHAMDRILL D3N R-5D Трёхперые свёрла со сменными головками и каналами для подвода охлаждающей жидкости, цилиндрический хвостовик, глубина сверления 5xD DCN-DCX K7 t f f DCONMSh6 DF = A Руководство по эксплуатации и режимы резания см. стр. 556-570 (1) Минимальный диаметр (2) Максимальный диаметр (3) Размер посадочного гнезда Обозначение DCN(1) DCX(2) DCONMS DF LU LPR PL OAL SSC(3) £ D3N 120-060-16R-5D 12.00 12.40 16.00 20.00 67.0 85.00 3.28 133.00 12 K D3N 12-13.99 D3N 125-062-16R-5D 12.50 12.90 16.00 20.00 69.5 88.25 3.28 136.25 12 K D3N 12-13.99 D3N 130-065-16R-5D 13.00 13.40 16.00 20.00 72.6 92.08 3.40 140.08 13 K D3N 12-13.99 D3N 135-068-16R-5D 13.50 13.90 16.00 20.00 74.3 95.33 3.40 143.33 13 K D3N 12-13.99 D3N 140-070-16R-5D 14.00 14.40 16.00 20.00 78.2 99.16 3.32 147.16 14 K D3N 14-15.99 D3N 145-073-16R-5D 14.50 14.90 16.00 20.00 80.7 102.41 3.32 150.41 14 K D3N 14-15.99 D3N 160-080-20R-5D 16.00 16.90 20.00 25.00 89.3 113.33 3.86 163.33 16 K D3N 16-17.99 D3N 170-085-20R-5D 17.00 17.90 20.00 25.00 94.9 120.41 4.10 170.41 17 K D3N 16-17.99 D3N 180-090-25R-5D 18.00 18.90 25.00 32.00 99.0 127.50 4.20 183.50 18 K D3N 18-19.99 D3N 190-095-25R-5D 19.00 19.90 25.00 32.00 106.1 134.58 4.41 190.58 19 K D3N 18-19.99 D3N 200-100-25R-5D 20.00 20.90 25.00 32.00 110.0 141.66 4.55 197.66 20 K D3N 20-21.99 D3N 210-105-25R-5D 21.00 21.90 25.00 32.00 115.5 148.74 4.70 204.74 21 K D3N 20-21.99 D3N 220-110-25R-5D 22.00 22.90 25.00 32.00 122.8 155.82 4.92 211.82 22 K D3N 22-23.99 D3N 230-115-32R-5D 23.00 23.90 32.00 42.00 126.5 162.90 5.25 222.90 23 K D3N 22-23.99 D3N 240-120-32R-5D 24.00 24.90 32.00 42.00 132.0 170.00 5.50 230.00 24 K D3N 24-25.99 D3N 250-125-32R-5D 25.00 25.90 32.00 42.00 139.6 177.08 5.71 237.08 25 K D3N 24-25.99 Головки см. стр.: H3P (553) 552 ISCAR
