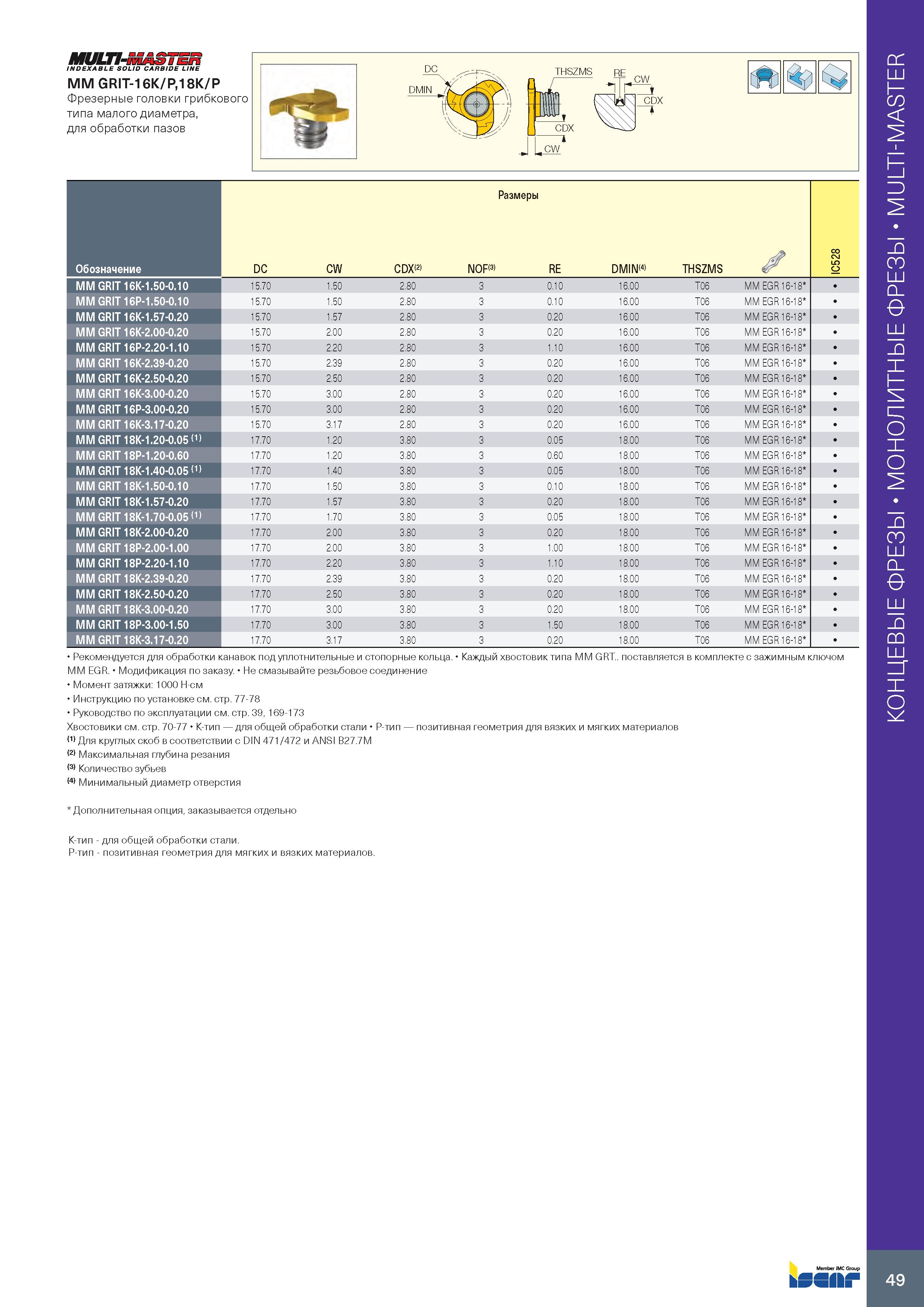

multi- INDEXABLE SOLID CARBIDE LINE MM GRIT-16K/P,18K/P Фрезерные головки грибкового типа малого диаметра, для обработки пазов DC DMIN THSZMS RE CW CDX Размеры Обозначение DC CW CDX(2) NOF(3) RE DMIN(4) THSZMS у IC528 MM GRIT 16K-1.50-0.10 15.70 1.50 2 80 3 0.10 16 00 T06 MM EGR 16-18 MM GRIT 16P-1.50-0.10 15.70 1.50 2 80 3 0.10 16 00 T06 MM EGR 16-18 MM GRIT 16K-1.57-0.20 15.70 1.57 2 80 3 0.20 16 00 T06 MM EGR 16-18 MM GRIT 16K-2.00-0.20 15.70 2.00 2 80 3 0.20 16 00 T06 MM EGR 16-18 MM GRIT 16P-2.20-1.10 15.70 2.20 2 80 3 1.10 16 00 T06 MM EGR 16-18 MM GRIT 16K-2.39-0.20 15.70 2.39 2 80 3 0.20 16 00 T06 MM EGR 16-18 MM GRIT 16K-2.50-0.20 15.70 2.50 2 80 3 0.20 16 00 T06 MM EGR 16-18 MM GRIT 16K-3.00-0.20 15.70 3.00 2 80 3 0.20 16 00 T06 MM EGR 16-18 MM GRIT 16P-3.00-0.20 15.70 3.00 2 80 3 0.20 16 00 T06 MM EGR 16-18 MM GRIT 16K-3.17-0.20 15.70 3.17 2 80 3 0.20 16 00 T06 MM EGR 16-18 MM GRIT 18K-1.20-0.05 (1) 17.70 1.20 3 80 3 0.05 18 00 T06 MM EGR 16-18 MM GRIT 18P-1.20-0.60 17.70 1.20 3 80 3 0.60 18 00 T06 MM EGR 16-18 MM GRIT 18K-1.40-0.05 (1) 17.70 1.40 3 80 3 0.05 18 00 T06 MM EGR 16-18 MM GRIT 18K-1.50-0.10 17.70 1.50 3 80 3 0.10 18 00 T06 MM EGR 16-18 MM GRIT 18K-1.57-0.20 17.70 1.57 3 80 3 0.20 18 00 T06 MM EGR 16-18 MM GRIT 18K-1.70-0.05 (1) 17.70 1.70 3 80 3 0.05 18 00 T06 MM EGR 16-18 MM GRIT 18K-2.00-0.20 17.70 2.00 3 80 3 0.20 18 00 T06 MM EGR 16-18 MM GRIT 18P-2.00-1.00 17.70 2.00 3 80 3 1.00 18 00 T06 MM EGR 16-18 MM GRIT 18P-2.20-1.10 17.70 2.20 3 80 3 1.10 18 00 T06 MM EGR 16-18 MM GRIT 18K-2.39-0.20 17.70 2.39 3 80 3 0.20 18 00 T06 MM EGR 16-18 MM GRIT 18K-2.50-0.20 17.70 2.50 3 80 3 0.20 18 00 T06 MM EGR 16-18 MM GRIT 18K-3.00-0.20 17.70 3.00 3 80 3 0.20 18 00 T06 MM EGR 16-18 MM GRIT 18P-3.00-1.50 17.70 3.00 3 80 3 1.50 18 00 T06 MM EGR 16-18 MM GRIT 18K-3.17-0.20 17.70 3.17 3 80 3 0.20 18 00 T06 MM EGR 16-18 Рекомендуется для обработки канавок под уплотнительные и стопорные кольца. Каждый хвостовик типа MM GRT.. поставляется в комплекте с зажимным ключом MM EGR. Модификация по заказу. ньютон на метр Инструкцию по установке см. стр. 77-78 Руководство по эксплуатации см. стр. 39, 169-173 Хвостовики см. стр. 70-77 K-тип — для общей обработки стали P-тип — позитивная геометрия для вязких и мягких материалов (1) Для круглых скоб в соответствии с DIN 471/472 и ANSI B27.7M (2) Максимальная глубина резания (3) Количество зубьев (4) Минимальный диаметр отверстия Дополнительная опция, заказывается отдельно K-тип - для общей обработки стали. P-тип - позитивная геометрия для мягких и вязких материалов. bSSflkf 49 Монолитные концевые фрезы MULTI-MASTER
