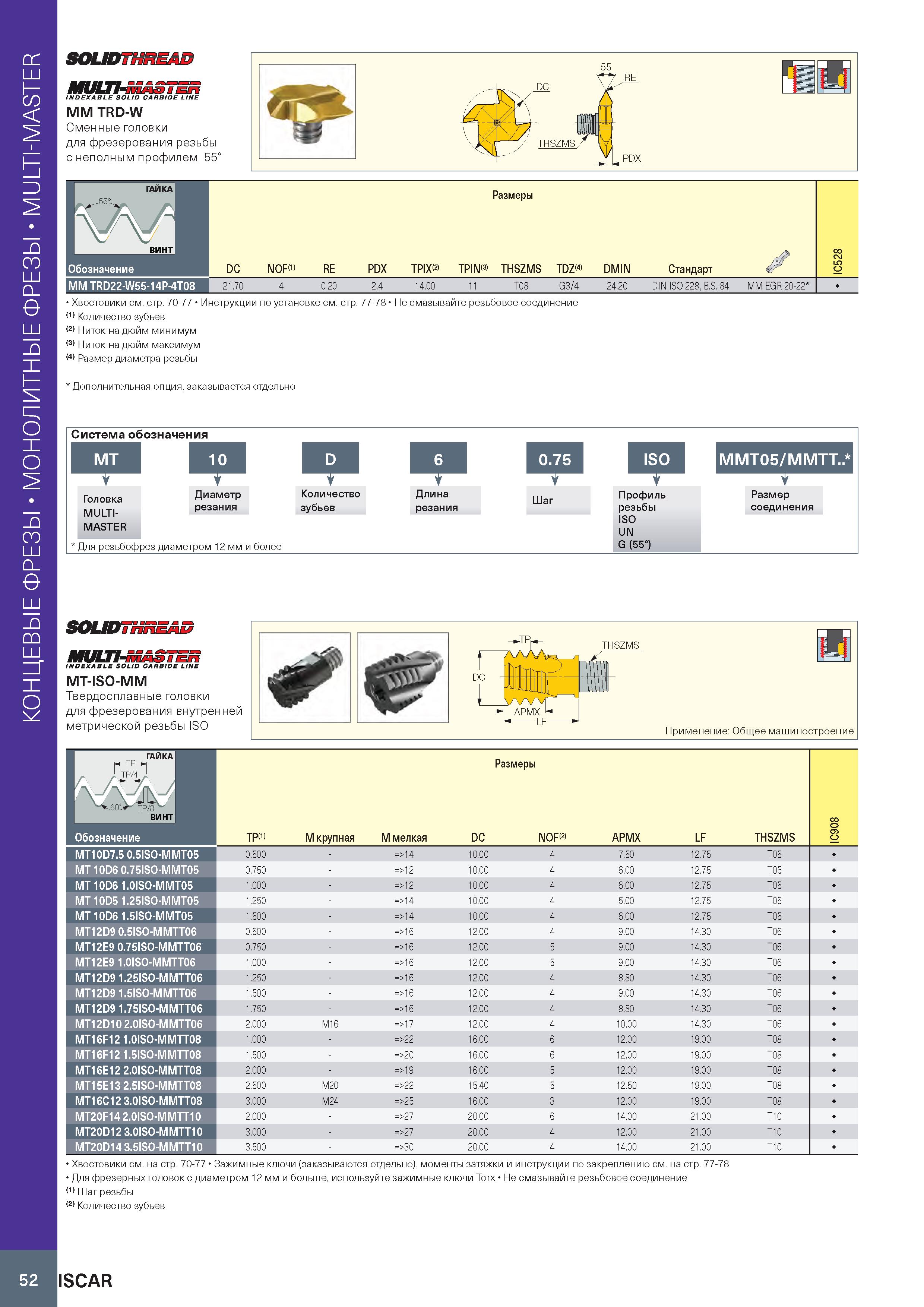

Монолитные концевые фрезы MULTI-MASTER SOUDTHRk MULT/-, INDEXABLE SOLID CARBIDE LINE MM TRD-W Сменные головки для фрезерования резьбы с неполным профилем 55° 55 Размеры DC NOF(1) RE PDX TPIX(2) TPIN(3) THSZMS TDZ(4) DMIN Стандарт IC528 21.70 4 0.20 2.4 14.00 11 T08 G3/4 24.20 DIN ISO 228, B.S. 84 MM EGR 20-22 Обозначение MM TRD22-W55-14P-4T08 Хвостовики см. стр. 70-77 Инструкции по установке см. стр. 77-78 ньютон на метр минимум ньютон на метр максимум (4) Размер диаметра резьбы Дополнительная опция, заказывается отдельно 10 D 6 Система обозначения У Головка MULTI- MASTER У Диаметр резания у Количество зубьев У Длина резания Для резьбофрез диаметром 12 мм и более 0.75 1 ISO 1 HmMT05/MMTT.. 1 1 Шаг Профиль резьбы ISO UN G (55°) Размер соединения MT SOLIDTHRi MULTI- INDEXABLE SOLID CARBIDE LINE MT-ISO-MM Твердосплавные головки для фрезерования внутренней метрической резьбы ISO ¥ & -л1 т й DC “ГГТП 1 f A ГР— fa pmx L - г M Применение: Общее машиностроение Размеры Обозначение TP(1) M крупная M мелкая DC NOF(2) APMX LF THSZMS IC MT10D7.5 0.5ISO-MMT05 0.500 =>14 10.00 4 7.50 12.75 T05 MT 10D6 0.75ISO-MMT05 0.750 =>12 10.00 4 6.00 12.75 T05 MT 10D6 1.0ISO-MMT05 1.000 =>12 10.00 4 6.00 12.75 T05 MT 10D5 1.25ISO-MMT05 1.250 =>14 10.00 4 5.00 12.75 T05 MT 10D6 1.5ISO-MMT05 1.500 =>14 10.00 4 6.00 12.75 T05 MT12D9 0.5ISO-MMTT06 0.500 =>16 12.00 4 9.00 14.30 T06 MT12E9 0.75ISO-MMTT06 0.750 =>16 12.00 5 9.00 14.30 T06 MT12E9 1.0ISO-MMTT06 1.000 =>16 12.00 5 9.00 14.30 T06 MT12D9 1.25ISO-MMTT06 1.250 =>16 12.00 4 8.80 14.30 T06 MT12D9 1.5ISO-MMTT06 1.500 =>16 12.00 4 9.00 14.30 T06 MT12D9 1.75ISO-MMTT06 1.750 =>16 12.00 4 8.80 14.30 T06 MT12D10 2.0ISO-MMTT06 2.000 M16 =>17 12.00 4 10.00 14.30 T06 MT16F12 1.0ISO-MMTT08 1.000 =>22 16.00 6 12.00 19.00 T08 MT16F12 1.5ISO-MMTT08 1.500 =>20 16.00 6 12.00 19.00 T08 MT16E12 2.0ISO-MMTT08 2.000 =>19 16.00 5 12.00 19.00 T08 MT15E13 2.5ISO-MMTT08 2.500 M20 =>22 15.40 5 12.50 19.00 T08 MT16C12 3.0ISO-MMTT08 3.000 M24 =>25 16.00 3 12.00 19.00 T08 MT20F14 2.0ISO-MMTT10 2.000 =>27 20.00 6 14.00 21.00 T10 MT20D12 3.0ISO-MMTT10 3.000 =>27 20.00 4 12.00 21.00 T10 MT20D14 3.5ISO-MMTT10 3.500 =>30 20.00 4 14.00 21.00 T10 Хвостовики см. на стр. 70-77 Зажимные ключи (заказываются отдельно), моменты затяжки и инструкции по закреплению см. на стр. 77-78 Для фрезерных головок с диаметром 12 мм и больше, используйте зажимные ключи Torx Не смазывайте резьбовое соединение Шаг резьбы (2) Количество зубьев ISCAR 52
