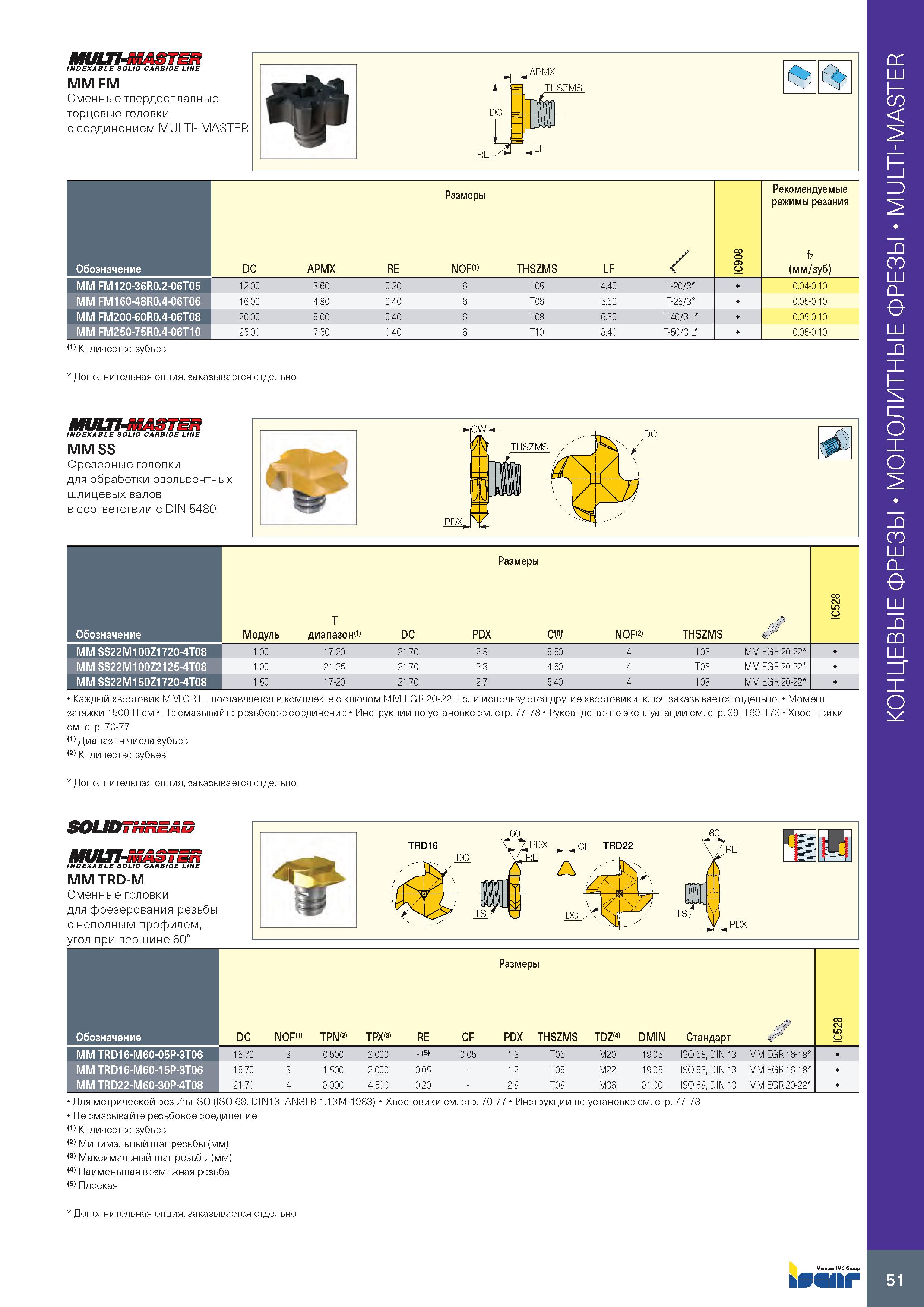

мит-L INDEXABLE SOLID CARBIDE LINE MM FM Сменные твердосплавные торцевые головки с соединением MULTI- MASTER Обозначение Размеры 8 0 9 о Рекомендуемые режимы резания fz (мм/зуб) DC APMX RE NOF(1) THSZMS LF MM FM120-36R0.2-06T05 12.00 3.60 0.20 6 T05 4.40 T-20/3 0.04-0.10 MM FM160-48R0.4-06T06 16.00 4.80 0.40 6 T06 5.60 T-25/3 0.05-0.10 MM FM200-60R0.4-06T08 20.00 6.00 0.40 6 T08 6.80 T-40/3 L 0.05-0.10 MM FM250-75R0.4-06T10 25.00 7.50 0.40 6 T10 8.40 T-50/3 L 0.05-0.10 (1) Количество зубьев Дополнительная опция, заказывается отдельно MULTI- INDEXABLE SOLID CARBIDE LINE MM SS Фрезерные головки для обработки эвольвентных шлицевых валов в соответствии с DIN 5480 PDX ' Размеры Обозначение Модуль T диапазон(1) DC PDX CW NOF(2) THSZMS у IC528 MM SS22M100Z1720-4T08 1.00 17-20 21.70 2.8 5.50 4 T08 MM EGR 20-22 MM SS22M100Z2125-4T08 1.00 21-25 21.70 2.3 4.50 4 T08 MM EGR 20-22 MM SS22M150Z1720-4T08 1.50 17-20 21.70 2.7 5.40 4 T08 MM EGR 20-22 Каждый хвостовик MM GRT... поставляется в комплекте с ключом MM EGR 20-22. Если используются другие хвостовики, ключ заказывается отдельно. затяжки 1500 ньютон на метр Не смазывайте резьбовое соединение Инструкции по установке см. стр. 77-78 Руководство по эксплуатации см. стр. 39, 169-173 см. стр. 70-77 (1) Диапазон числа зубьев (2) Количество зубьев Дополнительная опция, заказывается отдельно Момент Хвостовики SOUDTHREAD МиШ-шнАЗТЕп INDEXABLE SOLID CARBIDE LINE MM TRD-M Сменные головки для фрезерования резьбы с неполным профилем, угол при вершине 60° Размеры IC528 Обозначение DC NOF(1) TPN(2) TPX(3) RE CF PDX THSZMS TDZ(4) DMIN Стандарт MM TRD16-M60-05P-3T06 15.70 3 0.500 2.000 - (5) 0.05 1.2 T06 M20 19.05 ISO 68, DIN 13 MM EGR 16-18 MM TRD16-M60-15P-3T06 15.70 3 1.500 2.000 0.05 1.2 T06 M22 19.05 ISO 68, DIN 13 MM EGR 16-18 MM TRD22-M60-30P-4T08 21.70 4 3.000 4.500 0.20 2.8 T08 M36 31.00 ISO 68, DIN 13 MM EGR 20-22 Для метрической резьбы ISO (ISO 68, DIN13, ANSI B 1.13M-1983) Хвостовики см. стр. 70-77 Инструкции по установке см. стр. 77-78 Не смазывайте резьбовое соединение (1) Количество зубьев (2) Минимальный шаг резьбы (мм) (3) Максимальный шаг резьбы (мм) (4) Наименьшая возможная резьба (5) Плоская Дополнительная опция, заказывается отдельно bSSflkf 51 Монолитные концевые фрезы MULTI-MASTER
