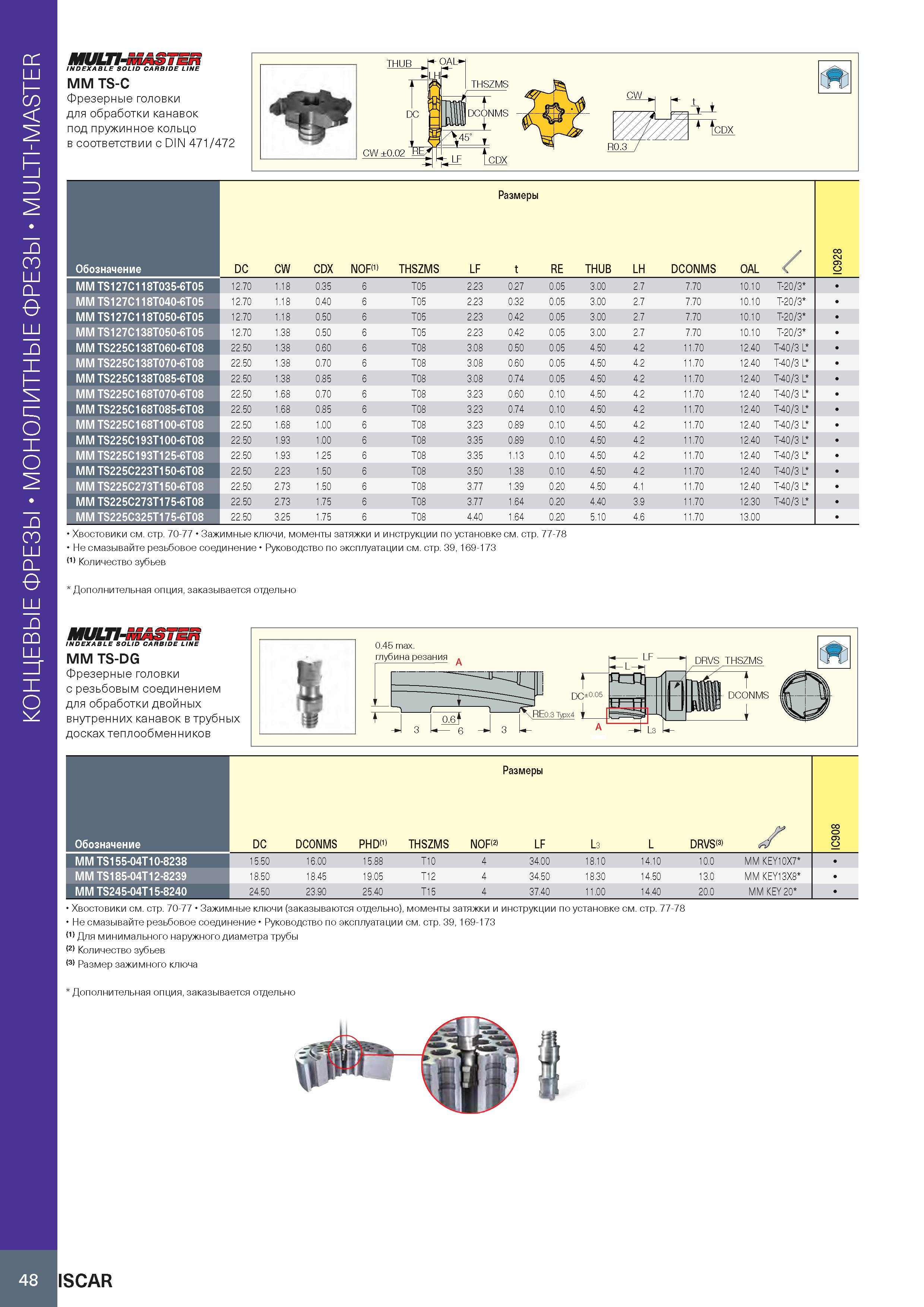

Монолитные концевые фрезы MULTI-MASTER Мит-ЯвАЗТЕп INDEXABLE SOLID CARBIDE LINE MM TS-C Фрезерные головки для обработки канавок под пружинное кольцо в соответствии с DIN 471/472 CW г CDX tffi Размеры Обозначение DC CW CDX NOF(1) THSZMS LF RE THUB LH DCONMS OAL 0 MM TS127C118T035-6T05 12.70 1.18 0.35 6 T05 2.23 0.27 0.05 3.00 2.7 7.70 10.10 T-20/3 MM TS127C118T040-6T05 12.70 1.18 0.40 6 T05 2.23 0.32 0.05 3.00 2.7 7.70 10.10 T-20/3 MM TS127C118T050-6T05 12.70 1.18 0.50 6 T05 2.23 0.42 0.05 3.00 2.7 7.70 10.10 T-20/3 MM TS127C138T050-6T05 12.70 1.38 0.50 6 T05 2.23 0.42 0.05 3.00 2.7 7.70 10.10 T-20/3 MM TS225C138T060-6T08 22.50 1.38 0.60 6 T08 3.08 0.50 0.05 4.50 4.2 11.70 12.40 T-40/3 L MM TS225C138T070-6T08 22.50 1.38 0.70 6 T08 3.08 0.60 0.05 4.50 4.2 11.70 12.40 T-40/3 L MM TS225C138T085-6T08 22.50 1.38 0.85 6 T08 3.08 0.74 0.05 4.50 4.2 11.70 12.40 T-40/3 L MM TS225C168T070-6T08 22.50 1.68 0.70 6 T08 3.23 0.60 0.10 4.50 4.2 11.70 12.40 T-40/3 L MM TS225C168T085-6T08 22.50 1.68 0.85 6 T08 3.23 0.74 0.10 4.50 4.2 11.70 12.40 T-40/3 L MM TS225C168T100-6T08 22.50 1.68 1.00 6 T08 3.23 0.89 0.10 4.50 4.2 11.70 12.40 T-40/3 L MM TS225C193T100-6T08 22.50 1.93 1.00 6 T08 3.35 0.89 0.10 4.50 4.2 11.70 12.40 T-40/3 L MM TS225C193T125-6T08 22.50 1.93 1.25 6 T08 3.35 1.13 0.10 4.50 4.2 11.70 12.40 T-40/3 L MM TS225C223T150-6T08 22.50 2.23 1.50 6 T08 3.50 1.38 0.10 4.50 4.2 11.70 12.40 T-40/3 L MM TS225C273T150-6T08 22.50 2.73 1.50 6 T08 3.77 1.39 0.20 4.50 4.1 11.70 12.40 T-40/3 L MM TS225C273T175-6T08 22.50 2.73 1.75 6 T08 3.77 1.64 0.20 4.40 3.9 11.70 12.30 T-40/3 L MM TS225C325T175-6T08 22.50 3.25 1.75 6 T08 4.40 1.64 0.20 5.10 4.6 11.70 13.00 Хвостовики см. стр. 70-77 Зажимные ключи, моменты затяжки и инструкции по установке см. стр. 77-78 ньютон на метр соединением для обработки двойных внутренних канавок в трубных досках теплообменников 0.45 max. глубина резания DRVS THSZMS RE0.3 Typx4 DC±0.05 DCONMS Обозначение Размеры IC908 DC DCONMS PHD(1) THSZMS NOF(2) LF L3 L DRVS(3) MM TS155-04T10-8238 15.50 16.00 15.88 T10 4 34.00 18.10 14.10 10.0 MM KEY10X7 MM TS185-04T12-8239 18.50 18.45 19.05 T12 4 34.50 18.30 14.50 13.0 MM KEY13X8 MM TS245-04T15-8240 24.50 23.90 25.40 T15 4 37.40 11.00 14.40 20.0 MM KEY 20 Хвостовики см. стр. 70-77 Зажимные ключи (заказываются отдельно), моменты затяжки и инструкции по установке см. стр. 77-78 Не смазывайте резьбовое соединение Руководство по эксплуатации см. стр. 39, 169-173 (1) Для минимального наружного диаметра трубы (2) Количество зубьев (3) Размер зажимного ключа Дополнительная опция, заказывается отдельно A 48 ISCAR
