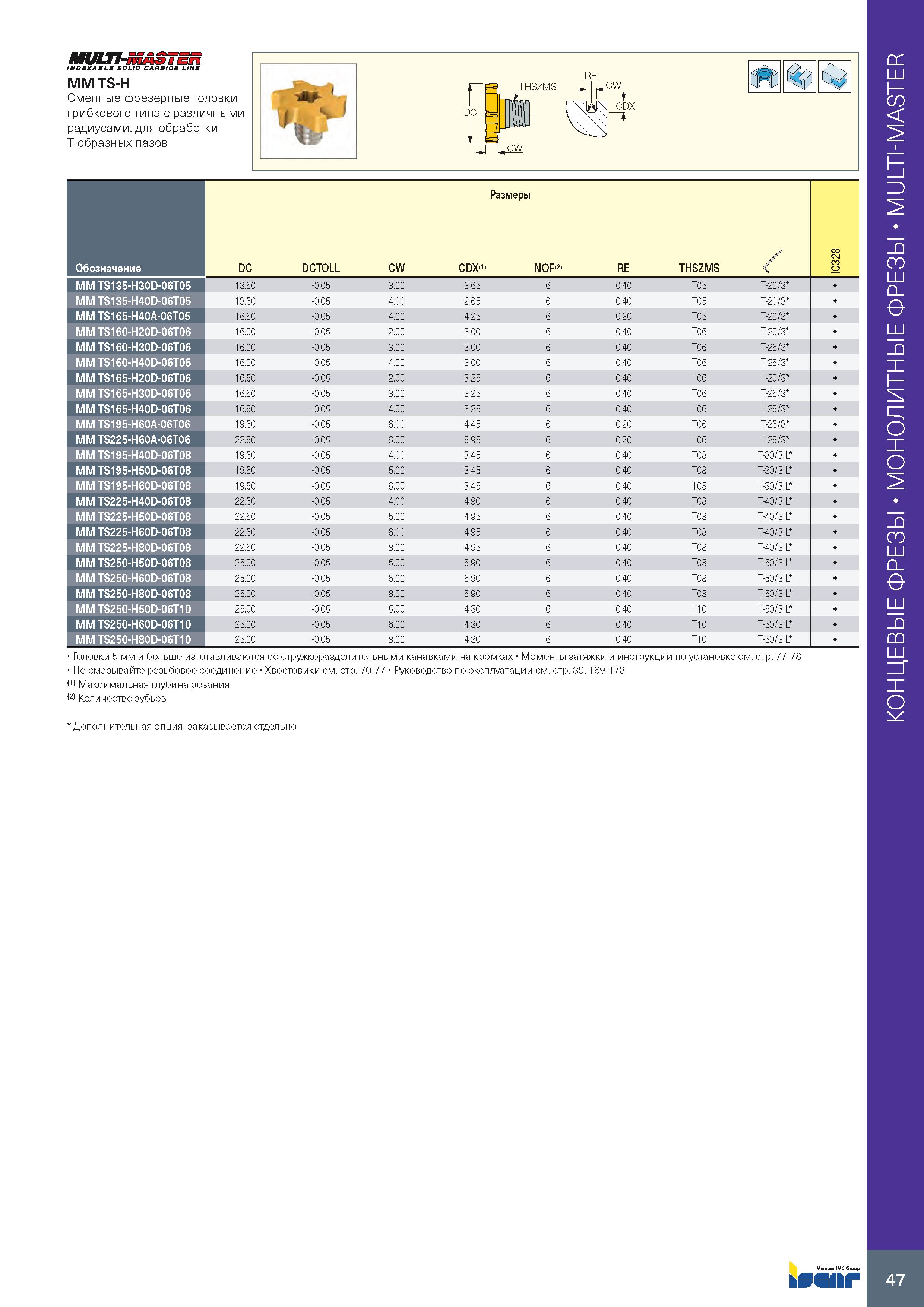

МиШ-тмач INDEXABLE SOLID CARBIDE LINE MM TS-H Сменные фрезерные головки грибкового типа с различными радиусами, для обработки Т-образных пазов Г DC - L RE TT cw л MZcw CDX -J UCW Головки 5 мм и больше изготавливаются со стружкоразделительными канавками на кромках Моменты затяжки и инструкции по установке см. стр. 77-78 Не смазывайте резьбовое соединение Хвостовики см. стр. 70-77 Руководство по эксплуатации см. стр. 39, 169-173 Максимальная глубина резания (2) Количество зубьев Дополнительная опция, заказывается отдельно Размеры Обозначение DC DCTOLL CW CDX 1) NOF RE THSZMS IC328 MM TS135-H30D-06T05 13.50 -0.05 3.00 2.65 6 0.40 T05 T-20/3 MM TS135-H40D-06T05 13.50 -0.05 4.00 2.65 6 0.40 T05 T-20/3 MM TS165-H40A-06T05 16.50 -0.05 4.00 4.25 6 0.20 T05 T-20/3 MM TS160-H20D-06T06 16.00 -0.05 2.00 3.00 6 0.40 T06 T-20/3 MM TS160-H30D-06T06 16.00 -0.05 3.00 3.00 6 0.40 T06 T-25/3 MM TS160-H40D-06T06 16.00 -0.05 4.00 3.00 6 0.40 T06 T-25/3 MM TS165-H20D-06T06 16.50 -0.05 2.00 3.25 6 0.40 T06 T-20/3 MM TS165-H30D-06T06 16.50 -0.05 3.00 3.25 6 0.40 T06 T-25/3 MM TS165-H40D-06T06 16.50 -0.05 4.00 3.25 6 0.40 T06 T-25/3 MM TS195-H60A-06T06 19.50 -0.05 6.00 4.45 6 0.20 T06 T-25/3 MM TS225-H60A-06T06 22.50 -0.05 6.00 5.95 6 0.20 T06 T-25/3 MM TS195-H40D-06T08 19.50 -0.05 4.00 3.45 6 0.40 T08 T-30/3 L MM TS195-H50D-06T08 19.50 -0.05 5.00 3.45 6 0.40 T08 T-30/3 L MM TS195-H60D-06T08 19.50 -0.05 6.00 3.45 6 0.40 T08 T-30/3 L MM TS225-H40D-06T08 22.50 -0.05 4.00 4.90 6 0.40 T08 T-40/3 L MM TS225-H50D-06T08 22.50 -0.05 5.00 4.95 6 0.40 T08 T-40/3 L MM TS225-H60D-06T08 22.50 -0.05 6.00 4.95 6 0.40 T08 T-40/3 L MM TS225-H80D-06T08 22.50 -0.05 8.00 4.95 6 0.40 T08 T-40/3 L MM TS250-H50D-06T08 25.00 -0.05 5.00 5.90 6 0.40 T08 T-50/3 L MM TS250-H60D-06T08 25.00 -0.05 6.00 5.90 6 0.40 T08 T-50/3 L MM TS250-H80D-06T08 25.00 -0.05 8.00 5.90 6 0.40 T08 T-50/3 L MM TS250-H50D-06T10 25.00 -0.05 5.00 4.30 6 0.40 T10 T-50/3 L MM TS250-H60D-06T10 25.00 -0.05 6.00 4.30 6 0.40 T10 T-50/3 L MM TS250-H80D-06T10 25.00 -0.05 8.00 4.30 6 0.40 T10 T-50/3 L bSSflkf 47 Монолитные концевые фрезы MULTI-MASTER
