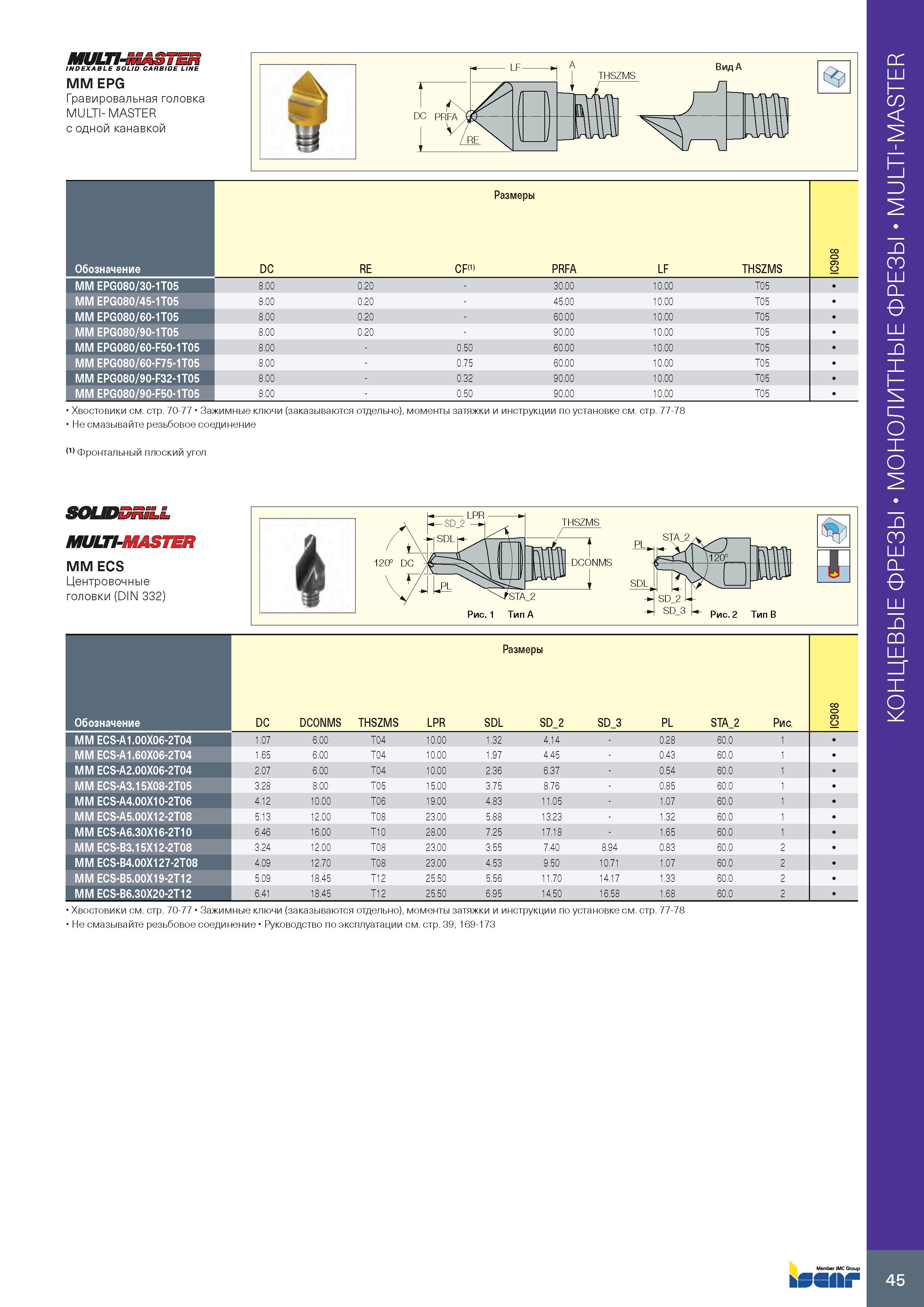

Размеры Обозначение DC RE CF(1) PRFA LF THSZMS 00 о IC MM EPG080/30-1T05 8.00 0.20 30.00 10.00 T05 MM EPG080/45-1T05 8.00 0.20 45.00 10.00 T05 MM EPG080/60-1T05 8.00 0.20 60.00 10.00 T05 MM EPG080/90-1T05 8.00 0.20 90.00 10.00 T05 MM EPG080/60-F50-1T05 8.00 0.50 60.00 10.00 T05 MM EPG080/60-F75-1T05 8.00 0.75 60.00 10.00 T05 MM EPG080/90-F32-1T05 8.00 0.32 90.00 10.00 T05 MM EPG080/90-F50-1T05 8.00 0.50 90.00 10.00 T05 Хвостовики см. стр. 70-77 Зажимные ключи (заказываются отдельно), моменты затяжки и инструкции по установке см. стр. 77-78 Не смазывайте резьбовое соединение Фронтальный плоский угол SOUDDniLL MULTI-MASTER MM ECS Центровочные головки (DIN 332) Рис. 1 Тип A PL - m SDL SD 2 Li SD 3 - рис. 2 Т Ш ип B lEfl FP Размеры Обозначение DC DCONMS THSZMS LPR SDL SD 2 SD 3 PL STA 2 Рис. IC MM ECS-A1.00X06-2T04 1.07 6.00 T04 10.00 1.32 4.14 0.28 60 0 1 MM ECS-A1.60X06-2T04 1.65 6.00 T04 10.00 1.97 4.45 0.43 60 0 1 MM ECS-A2.00X06-2T04 2.07 6.00 T04 10.00 2.36 6.37 0.54 60 0 1 MM ECS-A3.15X08-2T05 3.28 8.00 T05 15.00 3.75 8.76 0.85 60 0 1 MM ECS-A4.00X10-2T06 4.12 10.00 T06 19.00 4.83 11.05 1.07 60 0 1 MM ECS-A5.00X12-2T08 5.13 12.00 T08 23.00 5.88 13.23 1.32 60 0 1 MM ECS-A6.30X16-2T10 6.46 16.00 T10 28.00 7.25 17.18 1.65 60 0 1 MM ECS-B3.15X12-2T08 3.24 12.00 T08 23.00 3.55 7.40 8.94 0.83 60 .0 2 MM ECS-B4.00X127-2T08 4.09 12.70 T08 23.00 4.53 9.50 10.71 1.07 60 .0 2 MM ECS-B5.00X19-2T12 5.09 18.45 T12 25.50 5.56 11.70 14.17 1.33 60 .0 2 MM ECS-B6.30X20-2T12 6.41 18.45 T12 25.50 6.95 14.50 16.58 1.68 60 .0 2 Хвостовики см. стр. 70-77 Зажимные ключи (заказываются отдельно), моменты затяжки и инструкции по установке см. стр. 77-78 Не смазывайте резьбовое соединение Руководство по эксплуатации см. стр. 39, 169-173 45 Монолитные концевые фрезы MULTI-MASTER
