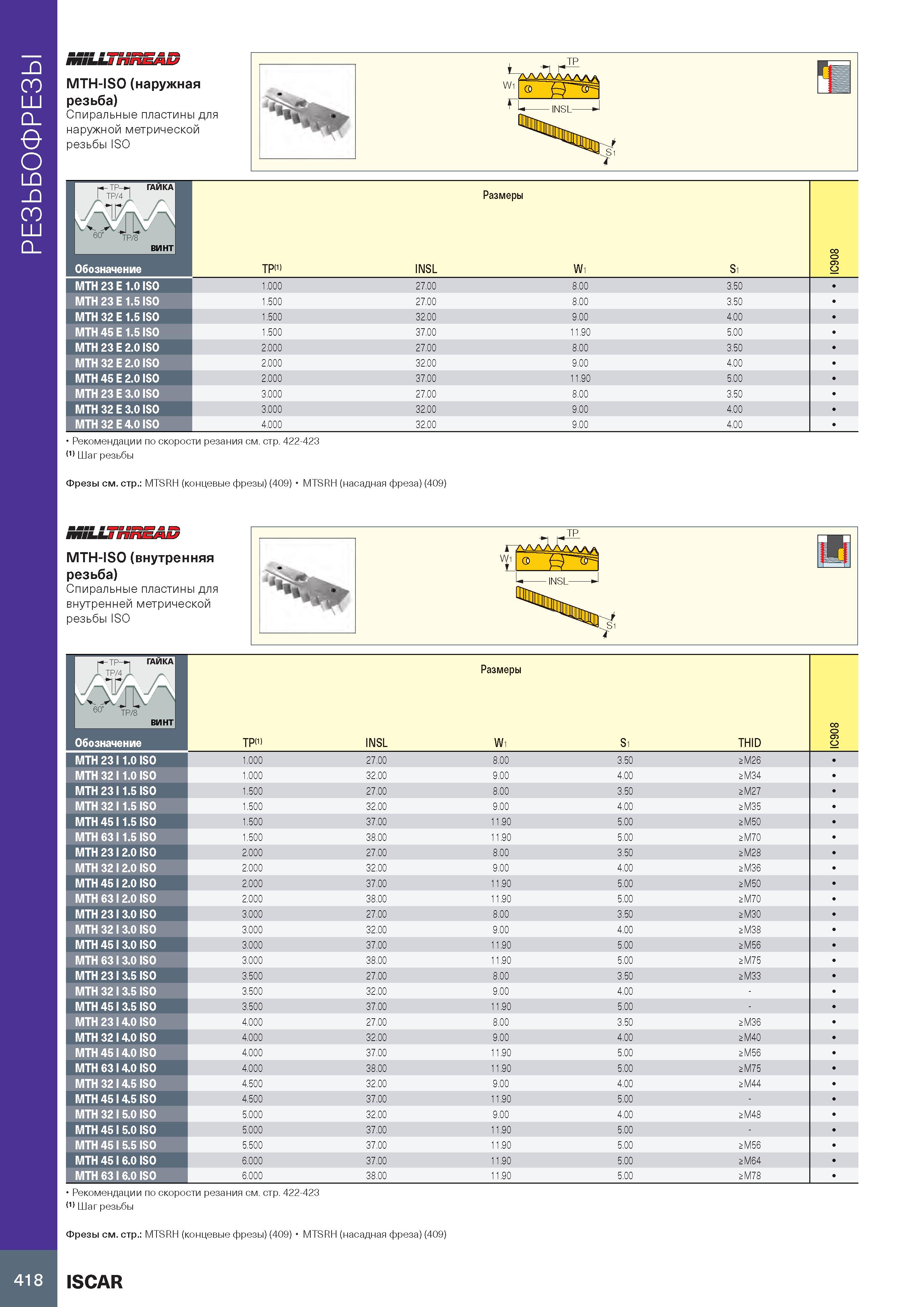

РЕЗЬБОФРЕЗЫ 418 ЛНШ ППЕМ/ MTH-ISO (наружная резьба) Спиральные пластины для наружной метрической резьбы ISO Рекомендации по скорости резания см. стр. 422-423 (1) Шаг резьбы у\у\у\Ал а а & 0 'f1 -ТР ГАЙКА I ТР/4 I Г ж Размеры L ео° р/8 ВИНТ TP(1) INSL W1 S1 IC908 Обозначение MTH 23 E 1.0 ISO 1.000 27.00 8.00 3.50 MTH 23 E 1.5 ISO 1.500 27.00 8.00 3.50 MTH 32 E 1.5 IS0 1.500 32.00 9.00 4.00 MTH 45 E 1.5 IS0 1.500 37.00 11.90 5.00 MTH 23 E 2.0 IS0 2.000 27.00 8.00 3.50 MTH 32 E 2.0 ISO 2.000 32.00 9.00 4.00 MTH 45 E 2.0 IS0 2.000 37.00 11.90 5.00 MTH 23 E 3.0 IS0 3.000 27.00 8.00 3.50 MTH 32 E 3.0 IS0 3.000 32.00 9.00 4.00 MTH 32 E 4.0 ISO 4.000 32.00 9.00 4.00 Фрезы см. стр.: MTSRH (концевые фрезы) (409) MTSRH (насадная фреза) (409) IP ЖШЯЯ Я CUD ncrtrZD SI CZs шшмшииш плои/ MTH-ISO (внутренняя резьба) Спиральные пластины для внутренней метрической резьбы ISO p-TP ГАЙКА 60 TP/8 ВИНТ Размеры TP(1) INSL W1 S1 THID 8 0 9 IC Обозначение MTH 23 I 1.0 ISO 1.000 27.00 8.00 3.50 >M26 MTH 32 I 1.0 IS0 1.000 32.00 9.00 4.00 >M34 MTH 23 I 1.5 IS0 1.500 27.00 8.00 3.50 >M27 MTH 32 I 1.5 IS0 1.500 32.00 9.00 4.00 >M35 MTH 45 I 1.5 IS0 1.500 37.00 11.90 5.00 >M50 MTH 63 I 1.5 IS0 1.500 38.00 11.90 5.00 >M70 MTH 23 I 2.0 IS0 2.000 27.00 8.00 3.50 >M28 MTH 32 I 2.0 IS0 2.000 32.00 9.00 4.00 >M36 MTH 45 I 2.0 IS0 2.000 37.00 11.90 5.00 >M50 MTH 63 I 2.0 IS0 2.000 38.00 11.90 5.00 >M70 MTH 23 I 3.0 ISO 3.000 27.00 8.00 3.50 >M30 MTH 32 I 3.0 ISO 3.000 32.00 9.00 4.00 >M38 MTH 45 I 3.0 ISO 3.000 37.00 11.90 5.00 >M56 MTH 63 I 3.0 ISO 3.000 38.00 11.90 5.00 >M75 MTH 23 I 3.5 ISO 3.500 27.00 8.00 3.50 >M33 MTH 32 I 3.5 ISO 3.500 32.00 9.00 4.00 MTH 45 I 3.5 ISO 3.500 37.00 11.90 5.00 MTH 23 I 4.0 ISO 4.000 27.00 8.00 3.50 >M36 MTH 32 I 4.0 ISO 4.000 32.00 9.00 4.00 >M40 MTH 45 I 4.0 ISO 4.000 37.00 11.90 5.00 >M56 MTH 63 I 4.0 ISO 4.000 38.00 11.90 5.00 >M75 MTH 32 I 4.5 ISO 4.500 32.00 9.00 4.00 >M44 MTH 45 I 4.5 ISO 4.500 37.00 11.90 5.00 MTH 32 I 5.0 ISO 5.000 32.00 9.00 4.00 >M48 MTH 45 I 5.0 ISO 5.000 37.00 11.90 5.00 MTH 45 I 5.5 ISO 5.500 37.00 11.90 5.00 >M56 MTH 45 I 6.0 ISO 6.000 37.00 11.90 5.00 >M64 MTH 63 I 6.0 ISO 6.000 38.00 11.90 5.00 >M78 Рекомендации по скорости резания см. стр. 422-423 (1) Шаг резьбы Фрезы см. стр.: MTSRH (концевые фрезы) (409) MTSRH (насадная фреза) (409) ISCAR
