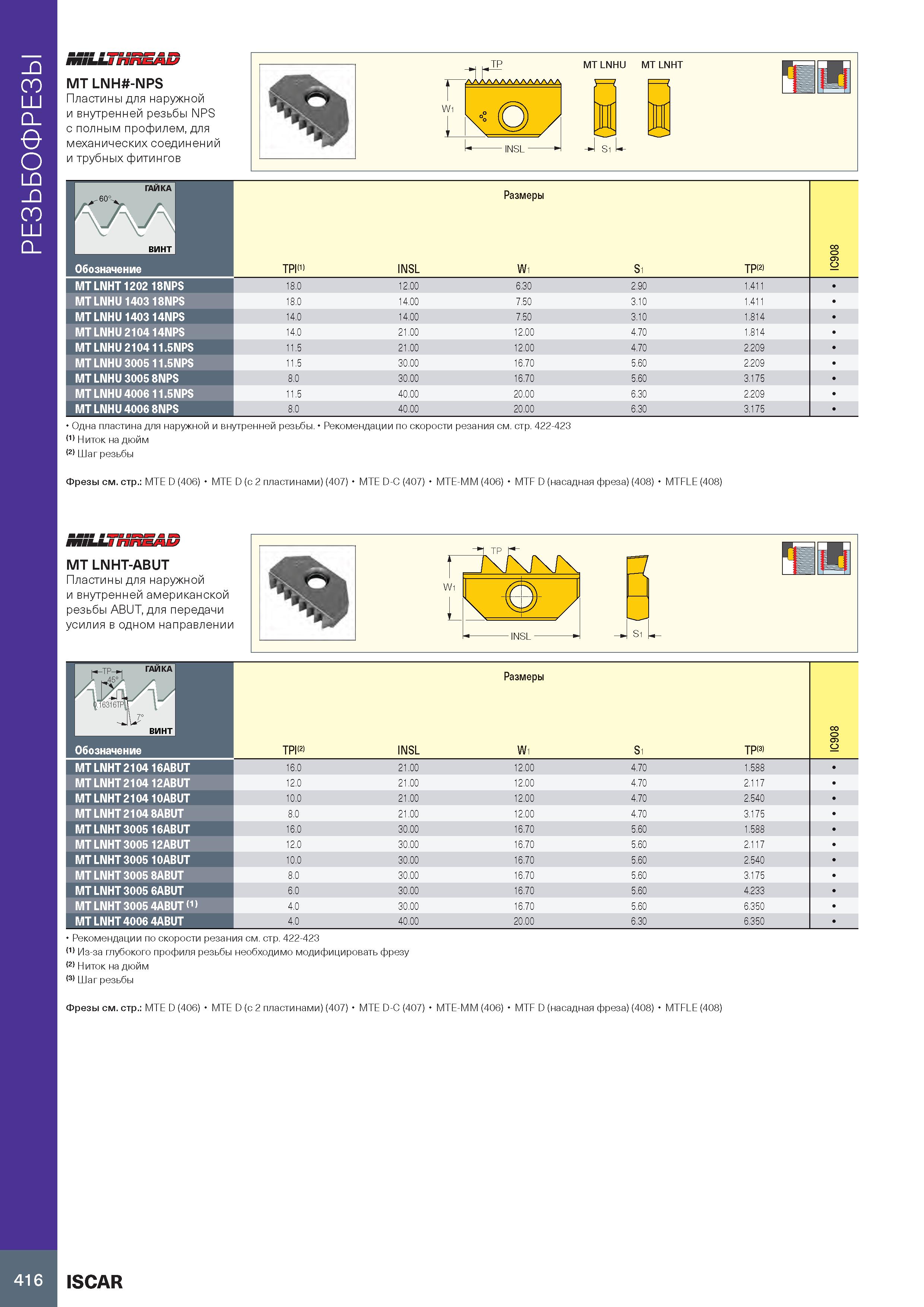

РЕЗЬБОФРЕЗЫ ЛНШ ППЕМ/ MT LNH -NPS Пластины для наружной и внутренней резьбы NPS с полным профилем, для механических соединений и трубных фитингов ."I TP MTLNHU MTLNHT /ЧАЛААААА/ЧАА/УАА, Wi - INSL - I I - Si Одна пластина для наружной и внутренней резьбы. (1) ньютон на метр (2) Шаг резьбы Рекомендации по скорости резания см. стр. 422-423 ГАЙКА Размеры винт TPI(1) INSL W1 S1 TP(2) IC908 Обозначение MTLNHT 1202 18NPS 18.0 12.00 6.30 2.90 1.411 MT LNHU 1403 18NPS 18.0 14.00 7.50 3.10 1.411 MT LNHU 1403 14NPS 14.0 14.00 7.50 3.10 1.814 MT LNHU 2104 14NPS 14.0 21.00 12.00 4.70 1.814 MT LNHU 2104 11.5NPS 11.5 21.00 12.00 4.70 2.209 MT LNHU 3005 11.5NPS 11.5 30.00 16.70 5.60 2.209 MT LNHU 3005 8NPS 8.0 30.00 16.70 5.60 3.175 MT LNHU 4006 11.5NPS 11.5 40.00 20.00 6.30 2.209 MT LNHU 4006 8NPS 8.0 40.00 20.00 6.30 3.175 Фрезы см. стр.: MTE D (406) MTE D (с 2 пластинами) (407) MTE D-C (407) MTE-MM (406) MTF D (насадная фреза) (408) MTFLE (408) ШЯЯЯ Ш сип £2 d miu/7 т мзяш> MT LNHT-ABUT Пластины для наружной и внутренней американской резьбы ABUT, для передачи усилия в одном направлении Wi - INSL - TP Si „ TP ГАЙКА Размеры UiTpFr B винт TPI(2) INSL W1 S1 TP(3) IC908 Обозначение MT LNHT 2104 16ABUT 16.0 21.00 12.00 4.70 1.588 MT LNHT 2104 12ABUT 12.0 21.00 12.00 4.70 2.117 MT LNHT 2104 10ABUT 10.0 21.00 12.00 4.70 2.540 MTLNHT21048ABUT 8.0 21.00 12.00 4.70 3.175 MT LNHT 3005 16ABUT 16.0 30.00 16.70 5.60 1.588 MT LNHT 3005 12ABUT 12.0 30.00 16.70 5.60 2.117 MT LNHT 3005 10ABUT 10.0 30.00 16.70 5.60 2.540 MT LNHT 3005 8ABUT 8.0 30.00 16.70 5.60 3.175 MT LNHT 3005 6ABUT 6.0 30.00 16.70 5.60 4.233 MT LNHT 3005 4ABUT (1) 4.0 30.00 16.70 5.60 6.350 MTLNHT 40064ABUT 4.0 40.00 20.00 6.30 6.350 Рекомендации по скорости резания см. стр. 422-423 (1) Из-за глубокого профиля резьбы необходимо модифицировать фрезу (2) ньютон на метр (3) Шаг резьбы Фрезы см. стр.: MTE D (406) MTE D (с 2 пластинами) (407) MTE D-C (407) MTE-MM (406) MTF D (насадная фреза) (408) MTFLE (408) 416 ISCAR
