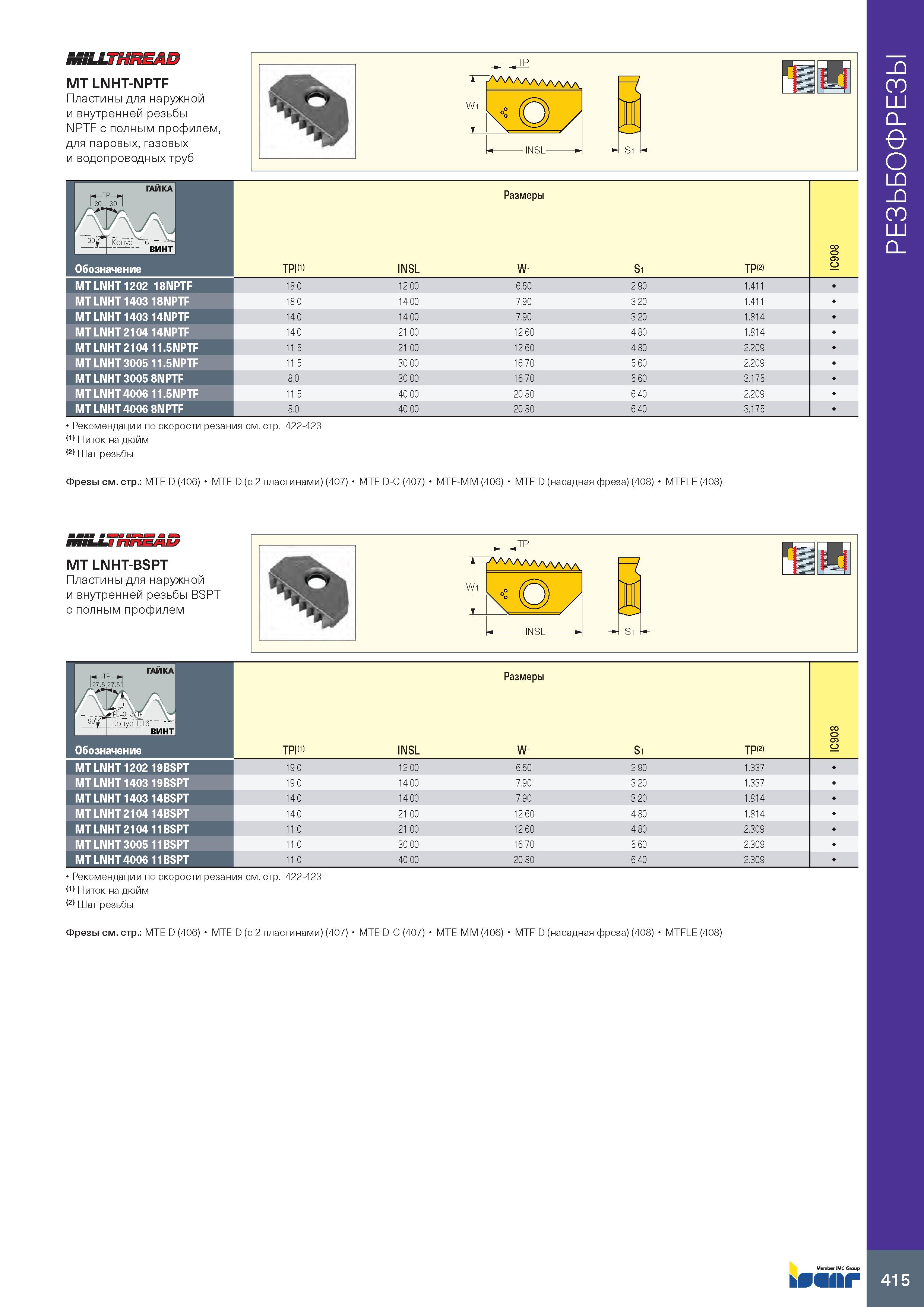

ЛНШ ППЕМ/ MT LNHT-NPTF Пластины для наружной и внутренней резьбы NPTF с полным профилем, для паровых, газовых и водопроводных труб .TP Wl 1 ГАЙКА Размеры 90°П” Конус' ТТГ6 '— — винт TPI(1> INSL W1 S1 TP(2> 00 0 9 IC Обозначение MTLNHT 1202 18NPTF 18.0 12.00 6.50 2.90 1.411 MT LNHT 1403 18NPTF 18.0 14.00 7.90 3.20 1.411 MT LNHT 1403 14NPTF 14.0 14.00 7.90 3.20 1.814 MT LNHT 2104 14NPTF 14.0 21.00 12.60 4.80 1.814 MT LNHT 2104 11.5NPTF 11.5 21.00 12.60 4.80 2.209 MT LNHT 3005 11.5NPTF 11.5 30.00 16.70 5.60 2.209 MT LNHT 3005 8NPTF 8.0 30.00 16.70 5.60 3.175 MT LNHT 4006 11.5NPTF 11.5 40.00 20.80 6.40 2.209 MT LNHT 4006 8NPTF 8.0 40.00 20.80 6.40 3.175 Рекомендации по скорости резания см. стр. 422-423 (1> ньютон на метр (2> Шаг резьбы Фрезы см. стр.: MTE D (406) MTE D (с 2 пластинами) (407) MTE D-C (407) MTE-MM (406) MTF D (насадная фреза) (408) MTFLE (408) шпшшАдпипъшхш MT LNHT-BSPT Пластины для наружной и внутренней резьбы BSPT с полным профилем тр Wi R I - Si ГАЙКА Ж Размеры 90°Л Конус 1:16 ВИНТ TPI(1> INSL W1 S1 TP(2> 00 0 9 IC Обозначение MT LNHT 1202 19BSPT 19.0 12.00 6.50 2.90 1.337 MT LNHT 1403 19BSPT 19.0 14.00 7.90 3.20 1.337 MT LNHT 1403 14BSPT 14.0 14.00 7.90 3.20 1.814 MT LNHT 2104 14BSPT 14.0 21.00 12.60 4.80 1.814 MT LNHT 2104 11BSPT 11.0 21.00 12.60 4.80 2.309 MT LNHT 3005 11BSPT 11.0 30.00 16.70 5.60 2.309 MT LNHT 4006 11BSPT 11.0 40.00 20.80 6.40 2.309 Рекомендации по скорости резания см. стр. 422-423 (1> ньютон на метр (2> Шаг резьбы Фрезы см. стр.: MTE D (406) MTE D (с 2 пластинами) (407) MTE D-C (407) MTE-MM (406) MTF D (насадная фреза) (408) MTFLE (408) kSSIir INSL Si INSL РЕЗЬБОФРЕЗЫ
