416 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.412

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 412 0416 Lab2u

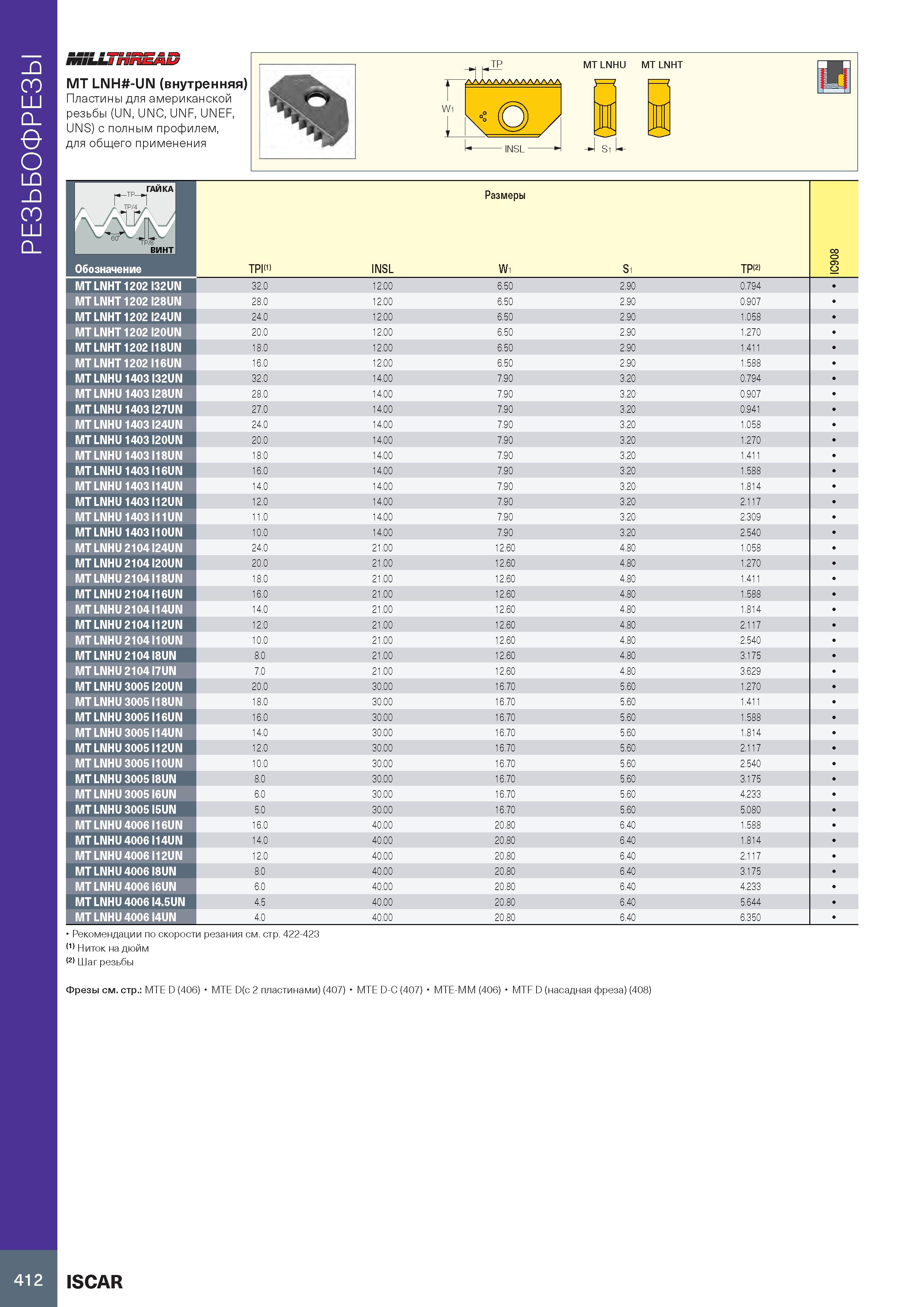

РЕЗЬБОФРЕЗЫ MT LNH -UN (внутренняя) Пластины для американской резьбы (UN, UNC, UNF, UNEF, UNS) с полным профилем, для общего применения /ЧАЛААААА/ЧАА/УАА, MTLNHU MTLNHT INSL- Рекомендации по скорости резания см. стр. 422-423 (1) ньютон на метр (2) Шаг резьбы тр ГАЙКА Размеры ТР/ВИНТ TPI(1) INSL W1 S1 TP(2) IC908 MT LNHT 1202 I32UN 32.0 12.00 6.50 2.90 0.794 MT LNHT 1202 I28UN 28.0 12.00 6.50 2.90 0.907 MT LNHT 1202 I24UN 24.0 12.00 6.50 2.90 1.058 MT LNHT 1202 I20UN 20.0 12.00 6.50 2.90 1.270 MT LNHT 1202 I18UN 18.0 12.00 6.50 2.90 1.411 MT LNHT 1202 I16UN 16.0 12.00 6.50 2.90 1.588 MT LNHU 1403 I32UN 32.0 14.00 7.90 3.20 0.794 MT LNHU 1403 I28UN 28.0 14.00 7.90 3.20 0.907 MT LNHU 1403 I27UN 27.0 14.00 7.90 3.20 0.941 MT LNHU 1403 I24UN 24.0 14.00 7.90 3.20 1.058 MT LNHU 1403 I20UN 20.0 14.00 7.90 3.20 1.270 MT LNHU 1403 I18UN 18.0 14.00 7.90 3.20 1.411 MT LNHU 1403 I16UN 16.0 14.00 7.90 3.20 1.588 MT LNHU 1403 I14UN 14.0 14.00 7.90 3.20 1.814 MT LNHU 1403 I12UN 12.0 14.00 7.90 3.20 2.117 MT LNHU 1403 I11UN 11.0 14.00 7.90 3.20 2.309 MT LNHU 1403 I10UN 10.0 14.00 7.90 3.20 2.540 MT LNHU 2104 I24UN 24.0 21.00 12.60 4.80 1.058 MT LNHU 2104 I20UN 20.0 21.00 12.60 4.80 1.270 MT LNHU 2104 I18UN 18.0 21.00 12.60 4.80 1.411 MT LNHU 2104 I16UN 16.0 21.00 12.60 4.80 1.588 MT LNHU 2104 I14UN 14.0 21.00 12.60 4.80 1.814 MT LNHU 2104 I12UN 12.0 21.00 12.60 4.80 2.117 MT LNHU 2104 I10UN 10.0 21.00 12.60 4.80 2.540 MT LNHU 2104 I8UN 8.0 21.00 12.60 4.80 3.175 MT LNHU 2104 I7UN 7.0 21.00 12.60 4.80 3.629 MT LNHU 3005 I20UN 20.0 30.00 16.70 5.60 1.270 MT LNHU 3005 I18UN 18.0 30.00 16.70 5.60 1.411 MT LNHU 3005 I16UN 16.0 30.00 16.70 5.60 1.588 MT LNHU 3005 I14UN 14.0 30.00 16.70 5.60 1.814 MT LNHU 3005 I12UN 12.0 30.00 16.70 5.60 2.117 MT LNHU 3005 I10UN 10.0 30.00 16.70 5.60 2.540 MT LNHU 3005 I8UN 8.0 30.00 16.70 5.60 3.175 MT LNHU 3005 I6UN 6.0 30.00 16.70 5.60 4.233 MT LNHU 3005 I5UN 5.0 30.00 16.70 5.60 5.080 MT LNHU 4006 I16UN 16.0 40.00 20.80 6.40 1.588 MT LNHU 4006 I14UN 14.0 40.00 20.80 6.40 1.814 MT LNHU 4006 I12UN 12.0 40.00 20.80 6.40 2.117 MT LNHU 4006 I8UN 8.0 40.00 20.80 6.40 3.175 MT LNHU 4006 I6UN 6.0 40.00 20.80 6.40 4.233 MT LNHU 4006 I4.5UN 4.5 40.00 20.80 6.40 5.644 MT LNHU 4006 I4UN 4.0 40.00 20.80 6.40 6.350 Фрезы см. стр.: MTE D (406) MTE Р(с 2 пластинами) (407) MTE D-C (407) MTE-MM (406) MTF D (насадная фреза) (408) 412 ISCAR
