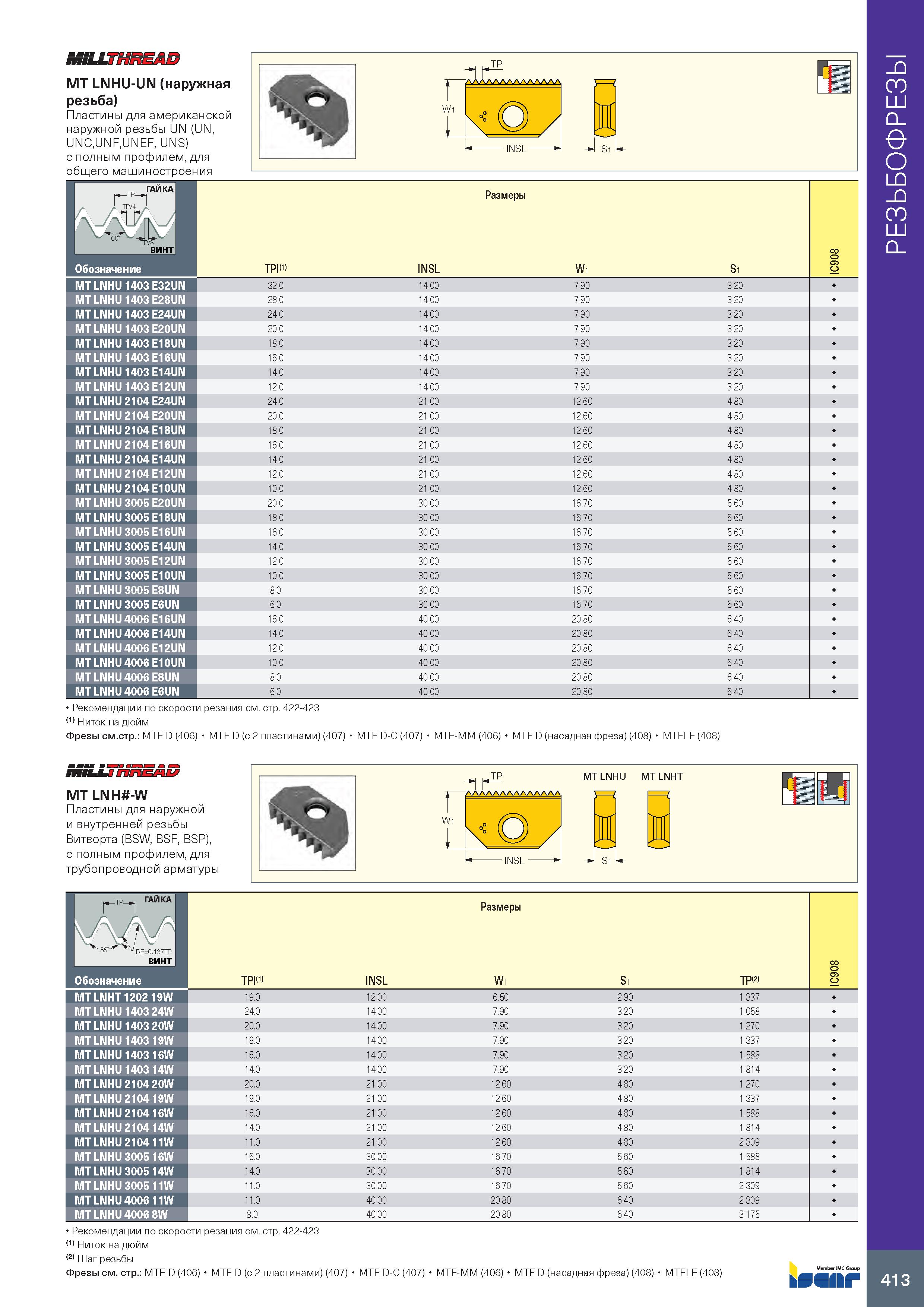

ЛНШ ППЕМ/ MT LNHU-UN (наружная резьба) Пластины для американской наружной резьбы UN (UN, UNC,UNF,UNEF, UNS) с полным профилем, для общего машиностроения ."I TP АЛААЛАААЛАЛАЛА I - Si Размеры TPI(1> INSL W1 MT LNH -W Пластины для наружной и внутренней резьбы Витворта (BSW, BSF, BSP), с полным профилем, для трубопроводной арматуры .JP MT LNHU MT LNHT “1 Г ТУЛДАЛААААААААД \ ) Wi -INSL- I I Рекомендации по скорости резания см. стр. 422-423 (1> ньютон на метр (2> Шаг резьбы Фрезы см. стр.: MTE D (406) MTE D (с 2 пластинами) (407) MTE D-C (407) MTE-MM (406) MTF D (насадная фреза) (408) MTFLE (408) MT LNHU 1403 E32UN 32.0 14 .00 7.90 3.20 MT LNHU 1403 E28UN 28.0 14 .00 7.90 3.20 MT LNHU 1403 E24UN 24.0 14 .00 7.90 3.20 MT LNHU 1403 E20UN 20.0 14 .00 7.90 3.20 MT LNHU 1403 E18UN 18.0 14 .00 7.90 3.20 MT LNHU 1403 E16UN 16.0 14 .00 7.90 3.20 MT LNHU 1403 E14UN 14.0 14 .00 7.90 3.20 MT LNHU 1403 E12UN 12.0 14 .00 7.90 3.20 MT LNHU 2104 E24UN 24.0 21 .00 12.60 4.80 MT LNHU 2104 E20UN 20.0 21 .00 12.60 4.80 MT LNHU 2104 E18UN 18.0 21 .00 12.60 4.80 MT LNHU 2104 E16UN 16.0 21 .00 12.60 4.80 MT LNHU 2104 E14UN 14.0 21 .00 12.60 4.80 MT LNHU 2104 E12UN 12.0 21 .00 12.60 4.80 MT LNHU 2104 E10UN 10.0 21 .00 12.60 4.80 MT LNHU 3005 E20UN 20.0 30 .00 16.70 5.60 MT LNHU 3005 E18UN 18.0 30 .00 16.70 5.60 MT LNHU 3005 E16UN 16.0 30 .00 16.70 5.60 MT LNHU 3005 E14UN 14.0 30 .00 16.70 5.60 MT LNHU 3005 E12UN 12.0 30 .00 16.70 5.60 MT LNHU 3005 E10UN 10.0 30 .00 16.70 5.60 MT LNHU 3005 E8UN 8.0 30 .00 16.70 5.60 MT LNHU 3005 E6UN 6.0 30 .00 16.70 5.60 MT LNHU 4006 E16UN 16.0 40 .00 20.80 6.40 MT LNHU 4006 E14UN 14.0 40 .00 20.80 6.40 MT LNHU 4006 E12UN 12.0 40 .00 20.80 6.40 MT LNHU 4006 E10UN 10.0 40 .00 20.80 6.40 MT LNHU 4006 E8UN 8.0 40 .00 20.80 6.40 MT LNHU 4006 E6UN 6.0 40 .00 20.80 6.40 Рекомендации по скорости резания см. стр. 422-423 (1> ньютон на метр Фрезы см.стр.: MTE D (406) MTE D (с 2 пластинами) (407) MTE D-C (407) MTE-MM (406) MTF D (насадная фреза) (408) MTFLE (408) з 1 Г Размеры hCAl 1 55° re=0.137TP ВИНТ TPI(1) INSL W1 S1 TP(2) IC908 Обозначение MT LNHT 1202 19W 19.0 12 00 6.50 2.90 1.337 MT LNHU 1403 24W 24.0 14 00 7.90 3.20 1.058 MT LNHU 1403 20W 20.0 14 00 7.90 3.20 1.270 MT LNHU 1403 19W 19.0 14 00 7.90 3.20 1.337 MT LNHU 1403 16W 16.0 14 00 7.90 3.20 1.588 MT LNHU 1403 14W 14.0 14 00 7.90 3.20 1.814 MT LNHU 2104 20W 20.0 21 00 12.60 4.80 1.270 MT LNHU 2104 19W 19.0 21 00 12.60 4.80 1.337 MT LNHU 2104 16W 16.0 21 00 12.60 4.80 1.588 MT LNHU 2104 14W 14.0 21 00 12.60 4.80 1.814 MT LNHU 2104 11W 11.0 21 00 12.60 4.80 2.309 MT LNHU 3005 16W 16.0 30 00 16.70 5.60 1.588 MT LNHU 3005 14W 14.0 30 00 16.70 5.60 1.814 MT LNHU 3005 11W 11.0 30 00 16.70 5.60 2.309 MT LNHU 4006 11W 11.0 40 00 20.80 6.40 2.309 MT LNHU 4006 8W 8.0 40 00 20.80 6.40 3.175 kSSIIi INSL S1 Si РЕЗЬБОФРЕЗЫ
