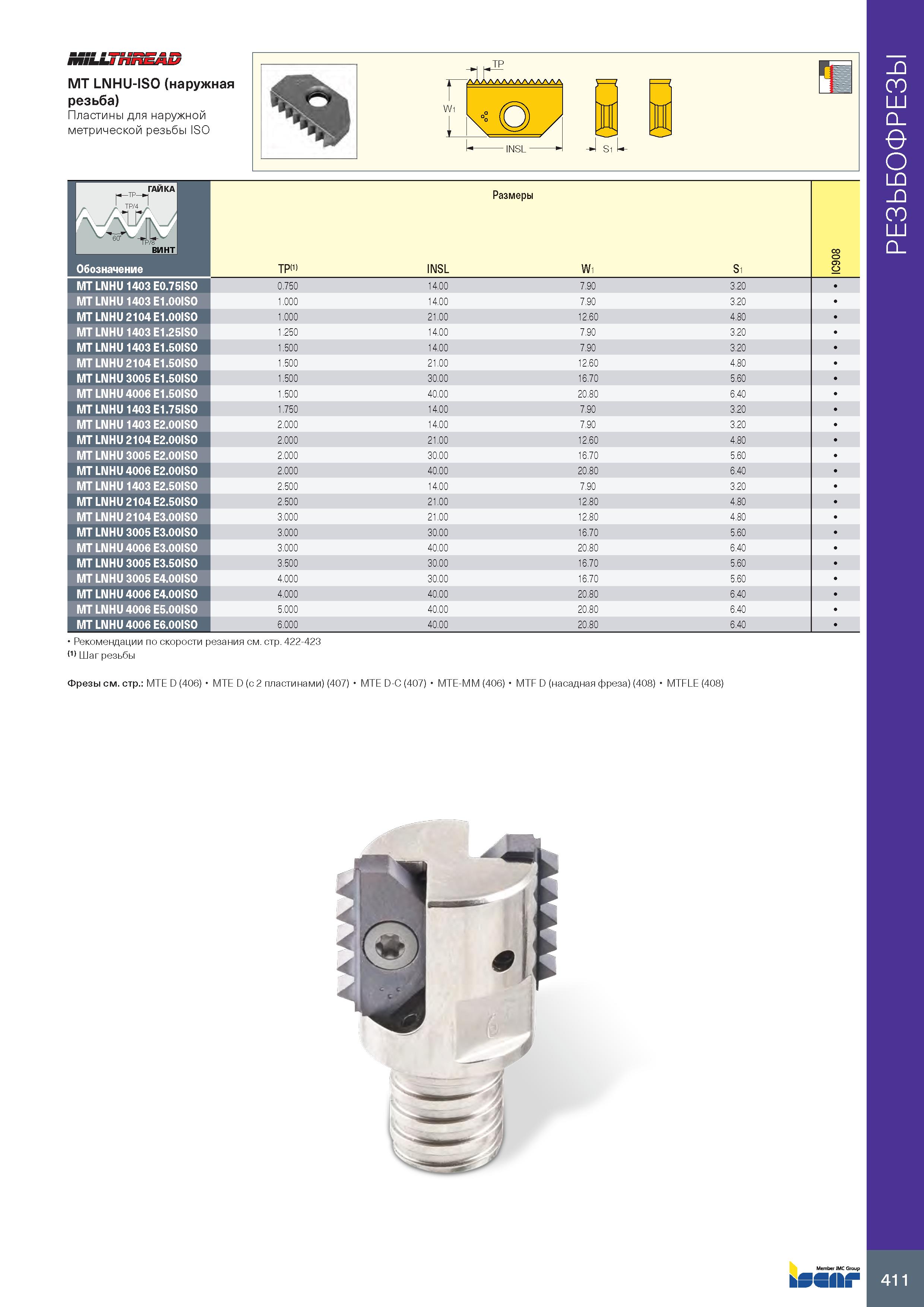

MT LNHU-ISO (наружная резьба> Пластины для наружной метрической резьбы ISO Jl TP Wi 1 4° О / INSL- ГАЙКА Г ТР 1 1 ТР/4 1 Размеры винт TP(1> INSL W1 S1 8 0 9 IC MT LNHU 1403 E0.75ISO 0.750 14.00 7.90 3.20 MT LNHU 1403 E1.00ISO 1.000 14.00 7.90 3.20 MT LNHU 2104 E1.00ISO 1.000 21.00 12.60 4.80 MT LNHU 1403 E1.25ISO 1.250 14.00 7.90 3.20 MT LNHU 1403 E1.50ISO 1.500 14.00 7.90 3.20 MT LNHU 2104 E1.50ISO 1.500 21.00 12.60 4.80 MT LNHU 3005 E1.50ISO 1.500 30.00 16.70 5.60 MT LNHU 4006 E1.50ISO 1.500 40.00 20.80 6.40 MT LNHU 1403 E1.75ISO 1.750 14.00 7.90 3.20 MT LNHU 1403 E2.00ISO 2.000 14.00 7.90 3.20 MT LNHU 2104 E2.00ISO 2.000 21.00 12.60 4.80 MT LNHU 3005 E2.00ISO 2.000 30.00 16.70 5.60 MT LNHU 4006 E2.00ISO 2.000 40.00 20.80 6.40 MT LNHU 1403 E2.50ISO 2.500 14.00 7.90 3.20 MT LNHU 2104 E2.50ISO 2.500 21.00 12.80 4.80 MT LNHU 2104 E3.00ISO 3.000 21.00 12.80 4.80 MT LNHU 3005 E3.00ISO 3.000 30.00 16.70 5.60 MT LNHU 4006 E3.00ISO 3.000 40.00 20.80 6.40 MT LNHU 3005 E3.50ISO 3.500 30.00 16.70 5.60 MT LNHU 3005 E4.00ISO 4.000 30.00 16.70 5.60 MT LNHU 4006 E4.00ISO 4.000 40.00 20.80 6.40 MT LNHU 4006 E5.00ISO 5.000 40.00 20.80 6.40 MT LNHU 4006 E6.00ISO 6.000 40.00 20.80 6.40 Рекомендации по скорости резания см. стр. 422-423 (1> Шаг резьбы Фрезы см. стр.: MTE D (406) MTE D (с 2 пластинами) (407) MTE D-C (407) MTE-MM (406) MTF D (насадная фреза) (408) MTFLE (408) S- 411 РЕЗЬБОФРЕЗЫ
