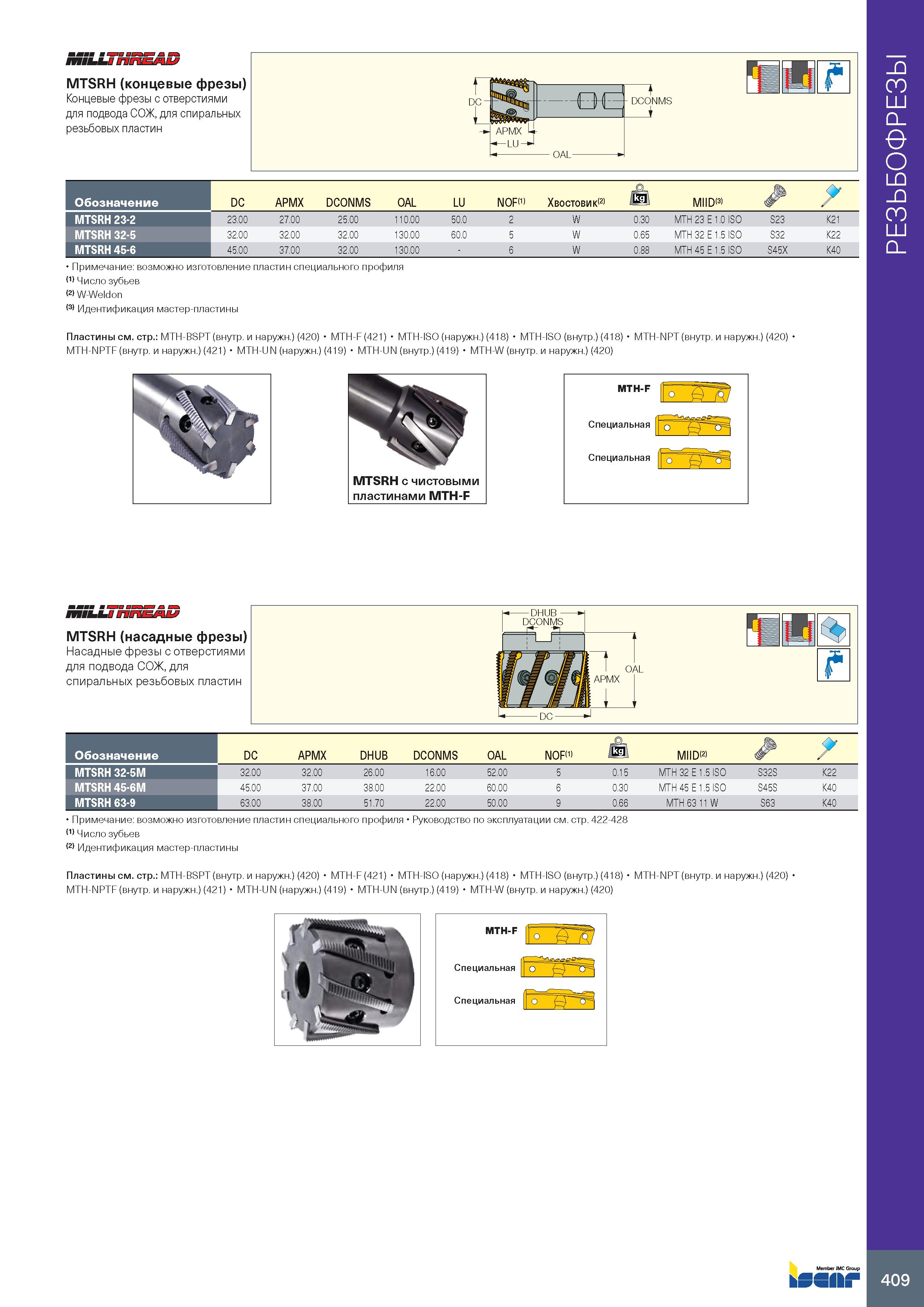

тшяш ш с зп асэсз т со, тшяшыз йуйеж MTSRH (концевые фрезы) Концевые фрезы с отверстиями для подвода СОЖ, для спиральных резьбовых пластин Обозначение MTSRH 23-2 MTSRH 32-5 MTSRH 45-6 DC APMX DCONMS OAL LU NOF(1) Хвостовик Jkg MIID(3) 23.00 27.00 25.00 110.00 50.0 2 W 0.30 MTH 23 E 1.0 ISO S23 K21 32.00 32.00 32.00 130.00 60.0 5 W 0.65 MTH 32 E 1.5 ISO S32 K22 45.00 37.00 32.00 130.00 6 W 0.88 MTH 45 E 1.5 ISO S45X K40 Примечание: возможно изготовление пластин специального профиля (1) Число зубьев (2) W-Weldon (3) Идентификация мастер-пластины Пластины см. стр.: MTH-BSPT (внутр. и наружн.) (420) MTH-F (421) MTH-ISO (наружн.) (418) MTH-ISO (внутр.) (418) MTH-NPTF (внутр. и наружн.) (421) MTH-UN (наружн.) (419) MTH-UN (внутр.) (419) MTH-W (внутр. и наружн.) (420) MTH-NPT (внутр. и наружн.) (420) MTSRH с чистовыми пластинами MTH-F MTSRH (насадные фрезы) Насадные фрезы с отверстиями для подвода СОЖ, для спиральных резьбовых пластин Обозначение MTSRH 32-5M MTSRH 45-6M MTSRH 63-9 DC APMX DHUB DCONMS OAL NOF(1) Jkg MIID(2) & 32.00 32.00 26.00 16.00 52.00 0.15 MTH 32 E 1.5 ISO S32S K22 45.00 37.00 38.00 22.00 60.00 6 0.30 MTH 45 E 1.5 ISO S45S K40 63.00 38.00 51.70 22.00 50.00 9 0.66 MTH 63 11 W S63 K40 Примечание: возможно изготовление пластин специального профиля Руководство по эксплуатации см. стр. 422-428 (1) Число зубьев (2) Идентификация мастер-пластины Пластины см. стр.: MTH-BSPT (внутр. и наружн.) (420) MTH-F (421) MTH-ISO (наружн.) (418) MTH-ISO (внутр.) (418) MTH-NPT (внутр. и наружн.) (420) MTH-NPTF (внутр. и наружн.) (421) MTH-UN (наружн.) (419) MTH-UN (внутр.) (419) MTH-W (внутр. и наружн.) (420) MTH-F Специальная ° & (4l Специальная 409 РЕЗЬБОФРЕЗЫ
