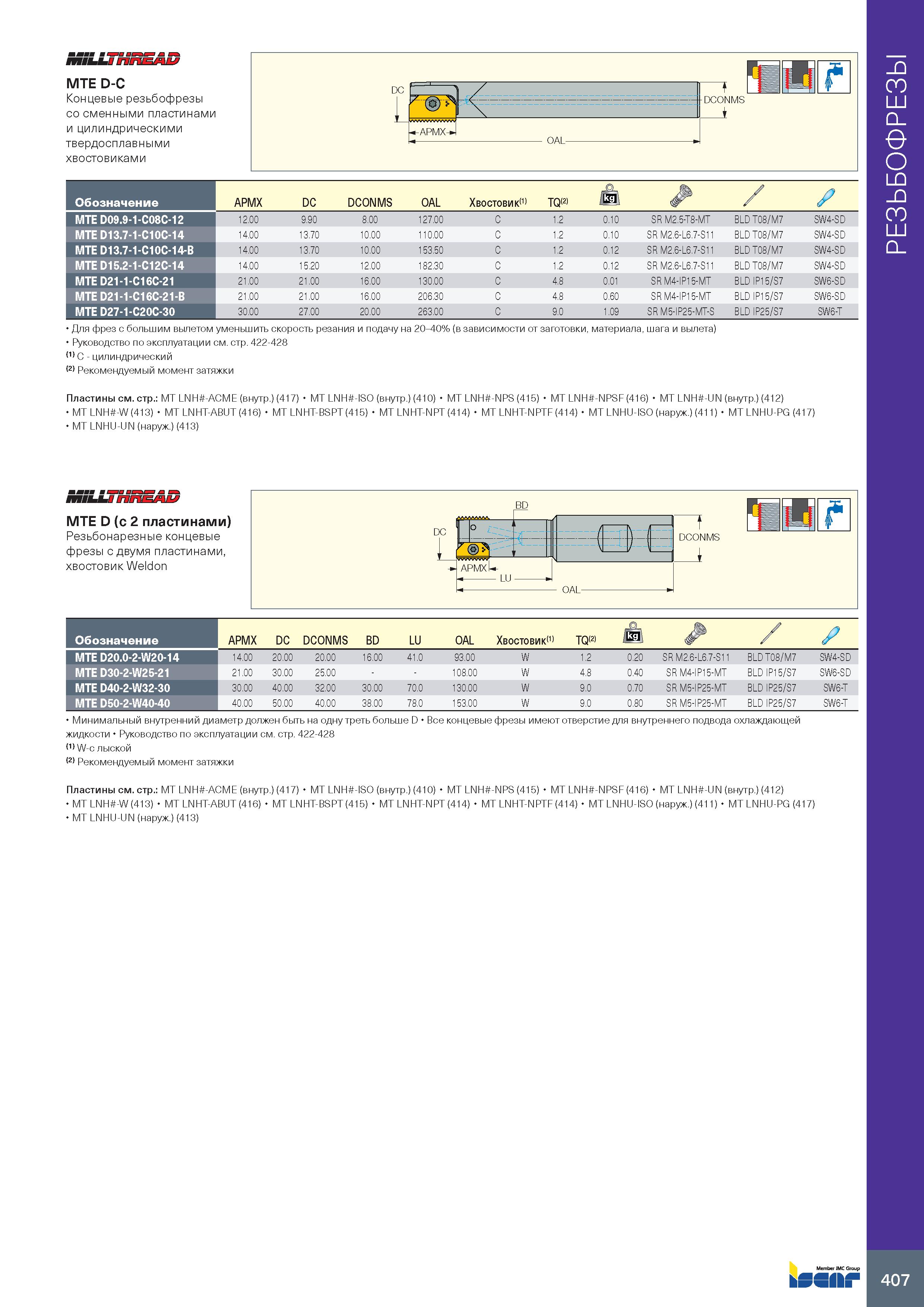

ШПШЛАД яяшшдш MTE D-C Концевые резьбофрезы со сменными пластинами и цилиндрическими твердосплавными хвостовиками Обозначение APMX DC DCONMS OAL Хвостовик(1) TQ(2) Jkg / MTE D09.9-1-C08C-12 12.00 9.90 8.00 127.00 C 1.2 0.10 SR M2.5-T8-MT BLD T08/M7 SW4-SD MTE D13.7-1-C10C-14 14.00 13.70 10.00 110.00 C 1.2 0.10 SR M2.6-L6.7-S11 BLD T08/M7 SW4-SD MTE D13.7-1-C10C-14-B 14.00 13.70 10.00 153.50 C 1.2 0.12 SR M2.6-L6.7-S11 BLD T08/M7 SW4-SD MTE D15.2-1-C12C-14 14.00 15.20 12.00 182.30 C 1.2 0.12 SR M2.6-L6.7-S11 BLD T08/M7 SW4-SD MTE D21-1-C16C-21 21.00 21.00 16.00 130.00 C 4.8 0.01 SR M4-IP15-MT BLD IP15/S7 SW6-SD MTE D21-1-C16C-21-B 21.00 21.00 16.00 206.30 C 4.8 0.60 SR M4-IP15-MT BLD IP15/S7 SW6-SD MTE D27-1-C20C-30 30.00 27.00 20.00 263.00 C 9.0 1.09 SR M5-IP25-MT-S BLD IP25/S7 SW6-T Для фрез с большим вылетом уменьшить скорость резания и подачу на 20-40% (в зависимости от заготовки, материала, шага и вылета) Руководство по эксплуатации см. стр. 422-428 (1) C - цилиндрический (2) Рекомендуемый момент затяжки Пластины см. стр.: MT LNH -ACME (внутр.) (417) MT LNH -ISO (внутр.) (410) MT LNH -NPS (415) MT LNH -NPSF (416) MT LNH -UN (внутр.) (412) MT LNH -W (413) MT LNHT-ABUT (416) MT LNHT-BSPT(415) MT LNHT-NPT (414) MT LNHT-NPTF (414) MT LNHU-ISO (наруж.) (411) MT LNHU-PG (417) MT LNHU-UN (наруж.) (413) ШШЯЯ Я Ст OdP Д miu/j пшмзяш MTE D (с 2 пластинами) Резьбонарезные концевые фрезы с двумя пластинами, хвостовик Weldon Обозначение MTE D20.0-2-W20-14 MTE D30-2-W25-21 MTE D40-2-W32-30 MTE D50-2-W40-40 APMX DC DCONMS BD LU OAL Хвостовик(1) TQ(2) Jkg / P 14.00 20.00 20.00 16.00 41.0 93.00 W 1.2 0.20 SR M2.6-L6.7-S11 BLD T08/M7 SW4-SD 21.00 30.00 25.00 108.00 W 4.8 0.40 SR M4-IP15-MT BLD IP15/S7 SW6-SD 30.00 40.00 32.00 30.00 70.0 130.00 W 9.0 0.70 SR M5-IP25-MT BLD IP25/S7 SW6-T 40.00 50.00 40.00 38.00 78.0 153.00 W 9.0 0.80 SR M5-IP25-MT BLD IP25/S7 SW6-T Минимальный внутренний диаметр должен быть на одну треть больше D Все концевые фрезы имеют отверстие для внутреннего подвода охлаждающей жидкости Руководство по эксплуатации см. стр. 422-428 (1) W-с лыской (2) Рекомендуемый момент затяжки Пластины см. стр.: MT LNH -ACME (внутр.) (417) MT LNH -ISO (внутр.) (410) MT LNH -NPS (415) MT LNH -NPSF (416) MT LNH -UN (внутр.) (412) MT LNH -W (413) MT LNHT-ABUT (416) MT LNHT-BSPT (415) MT LNHT-NPT (414) MT LNHT-NPTF (414) MT LNHU-ISO (наруж.) (411) MT LNHU-PG (417) MT LNHU-UN (наруж.) (413) 407 РЕЗЬБОФРЕЗЫ
