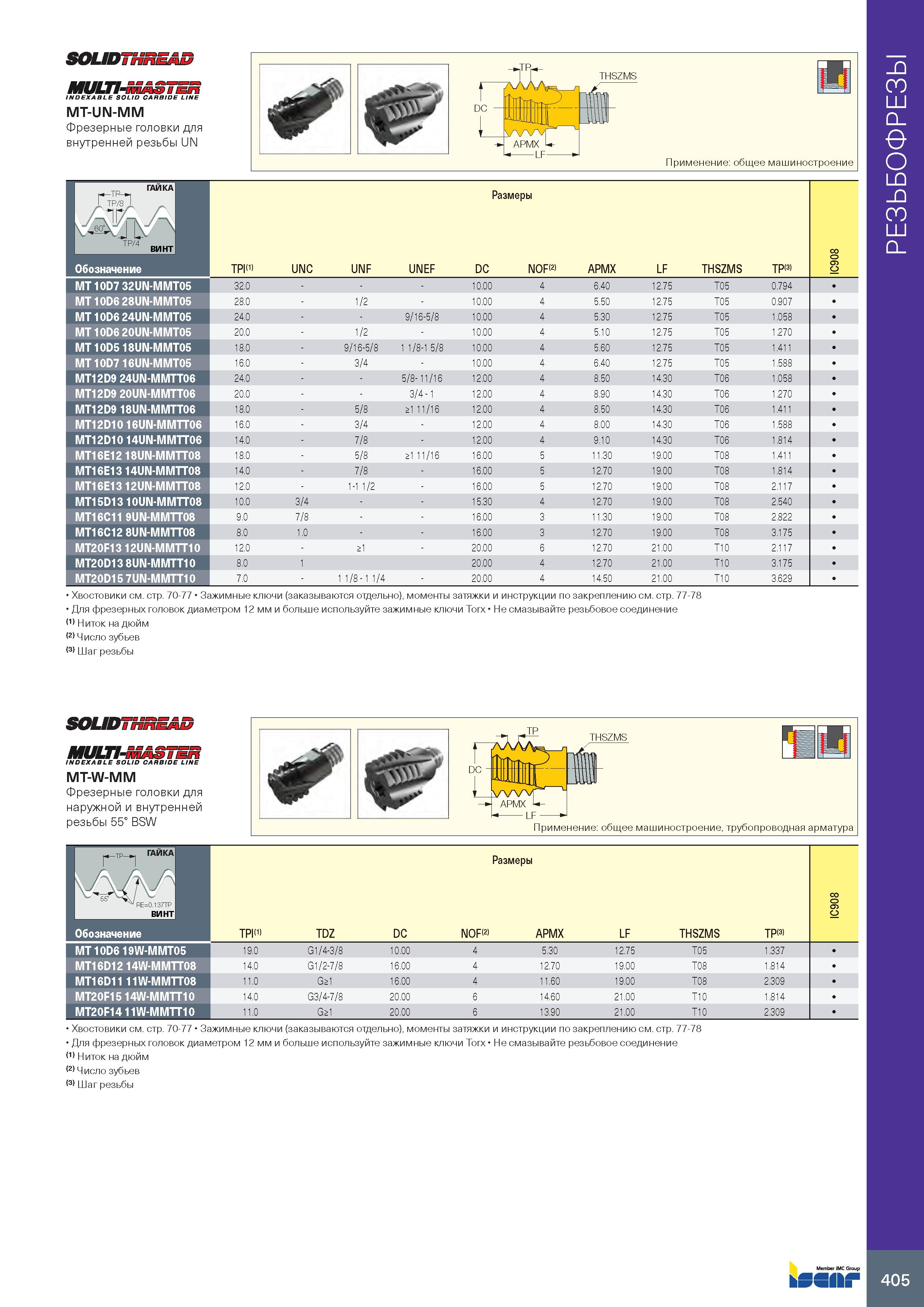

SOUDTHnk multi-, INDEXABLE SOLID CARBIDE LINE MT-UN-MM Фрезерные головки для внутренней резьбы UN Применение: общее машиностроение p-TP-n TP/8 Размеры TPI(1) UNC UNF UNEF DC NOF(2) APMX LF THSZMS TP(3) MT 10D7 32UN-MMT05 32.0 10.00 4 6.40 12.75 T05 0.794 MT 10D6 28UN-MMT05 28.0 1/2 10.00 4 5.50 12.75 T05 0.907 MT 10D6 24UN-MMT05 24.0 9/16-5/8 10.00 4 5.30 12.75 T05 1.058 MT 10D6 20UN-MMT05 20.0 1/2 10.00 4 5.10 12.75 T05 1.270 MT 10D5 18UN-MMT05 18.0 9/16-5/8 1 1/8-1 5/8 10.00 4 5.60 12.75 T05 1.411 MT 10D7 16UN-MMT05 16.0 3/4 10.00 4 6.40 12.75 T05 1.588 MT12D9 24UN-MMTT06 24.0 5/8- 11/16 12.00 4 8.50 14.30 T06 1.058 MT12D9 20UN-MMTT06 20.0 3/4 - 1 12.00 4 8.90 14.30 T06 1.270 MT12D9 18UN-MMTT06 18.0 5/8 >1 11/16 12.00 4 8.50 14.30 T06 1.411 MT12D10 16UN-MMTT06 16.0 3/4 12.00 4 8.00 14.30 T06 1.588 MT12D10 14UN-MMTT06 14.0 7/8 12.00 4 9.10 14.30 T06 1.814 MT16E12 18UN-MMTT08 18.0 5/8 >1 11/16 16.00 5 11.30 19.00 T08 1.411 MT16E13 14UN-MMTT08 14.0 7/8 16.00 5 12.70 19.00 T08 1.814 MT16E13 12UN-MMTT08 12.0 1-1 1/2 16.00 5 12.70 19.00 T08 2.117 MT15D13 10UN-MMTT08 10.0 3/4 15.30 4 12.70 19.00 T08 2.540 MT16C11 9UN-MMTT08 9.0 7/8 16.00 3 11.30 19.00 T08 2.822 MT16C12 8UN-MMTT08 8.0 1.0 16.00 3 12.70 19.00 T08 3.175 MT20F13 12UN-MMTT10 12.0 >1 20.00 6 12.70 21.00 T10 2.117 MT20D13 8UN-MMTT10 8.0 1 20.00 4 12.70 21.00 T10 3.175 MT20D15 7UN-MMTT10 7.0 1 1/8 - 1 1/4 20.00 4 14.50 21.00 T10 3.629 Хвостовики см. стр. 70-77 Зажимные ключи (заказываются отдельно), моменты затяжки и инструкции по закреплению см. стр. 77-78 Для фрезерных головок диаметром 12 мм и больше используйте зажимные ключи Torx ньютон на метр (2) Число зубьев (3) Шаг резьбы SOUDTHRi MULTI- INDEXABLE SOLID CARBIDE LINE MT-W-MM Фрезерные головки для наружной и внутренней резьбы 55° BSW Применение: общее машиностроение, трубопроводная арматура 3 3 Г Размеры IC908 RE=0.137TP ВИНТ TPI(1) TDZ DC NOF 2> APMX LF THSZMS TP 3> Обозначение MT 10D6 19W-MMT05 19.0 G1/4-3/8 10.00 4 5.30 12.75 T05 1.337 MT16D12 14W-MMTT08 14.0 G1/2-7/8 16.00 4 12.70 19.00 T08 1.814 MT16D11 11W-MMTT08 11.0 G>1 16.00 4 11.60 19.00 T08 2.309 MT20F15 14W-MMTT10 14.0 G3/4-7/8 20.00 6 14.60 21.00 T10 1.814 MT20F14 11W-MMTT10 11.0 G>1 20.00 6 13.90 21.00 T10 2.309 Хвостовики см. стр. 70-77 Зажимные ключи (заказываются отдельно), моменты затяжки и инструкции по закреплению см. стр. 77-78 Для фрезерных головок диаметром 12 мм и больше используйте зажимные ключи Torx ньютон на метр (2) Число зубьев (3) Шаг резьбы bSSflkf IP/4 405 РЕЗЬБОФРЕЗЫ
