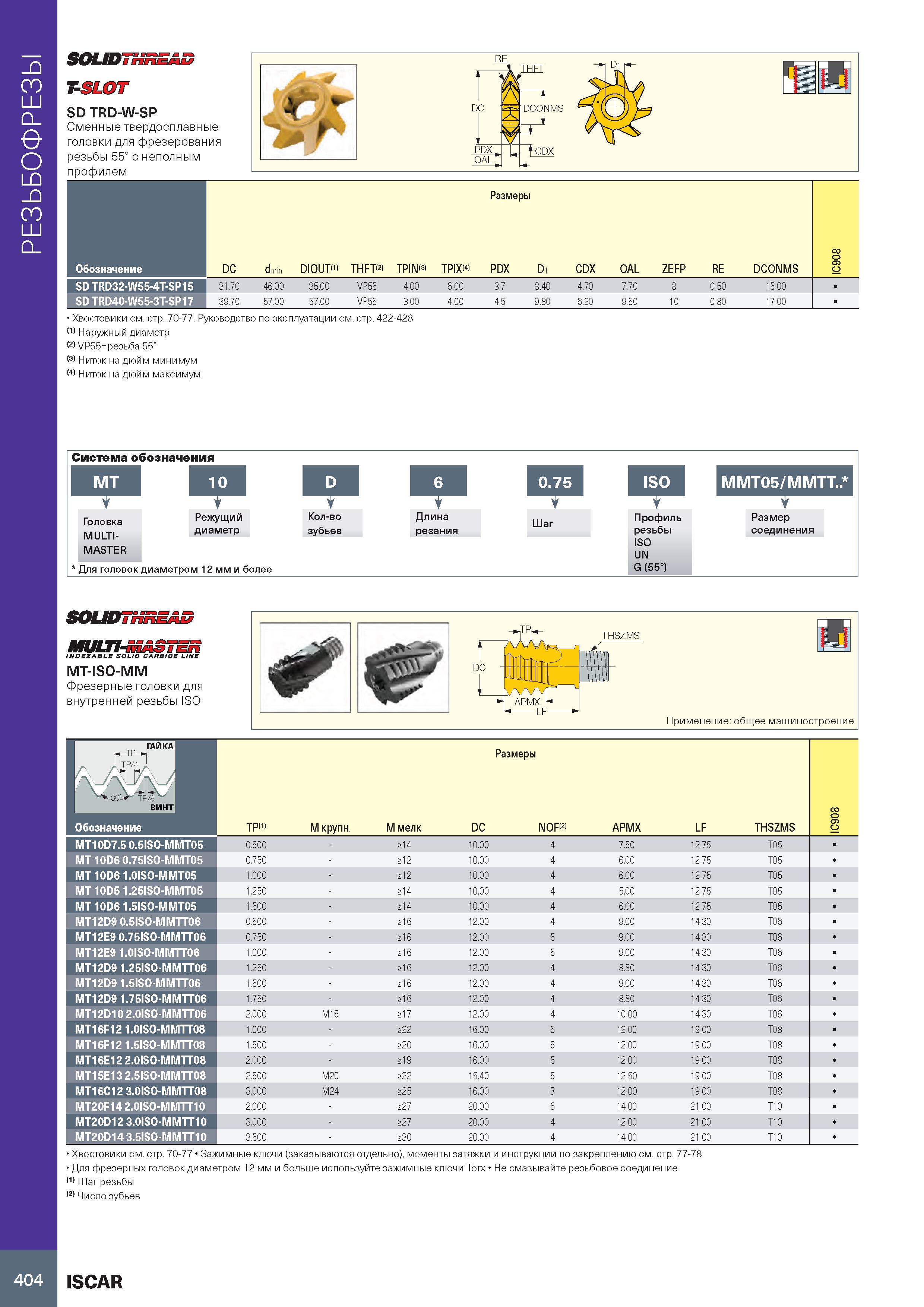

РЕЗЬБОФРЕЗЫ SOLIDTi T-SLOT SD TRD-W-SP Сменные твердосплавные головки для фрезерования резьбы 55° с неполным профилем RE THFT DC PDX OAL DCONMS U CDX Размеры Обозначение DC dmin DIOUT1) THFT(2) TPIN(3) TPIXH) PDX D1 CDX OAL ZEFP RE DCONMS IC908 SD TRD32-W55-4T-SP15 31.70 46.00 35.00 VP55 4.00 6.00 3.7 8.40 4.70 7.70 8 0.50 15.00 SD TRD40-W55-3T-SP17 39.70 57.00 57.00 VP55 3.00 4.00 4.5 9.80 6.20 9.50 10 0.80 17.00 Хвостовики см. стр. 70-77. Руководство по эксплуатации см. стр. 422-428 (1) ньютон на метр минимум (4) ньютон на метр максимум Система обозначения У Головка MULTIMASTER Для головок диаметром 12 мм и более Режущий диаметр Кол-во зубьев Шаг Профиль резьбы ISO UN G (55°) Размер соединения MT SOLIDTHr MULTl-mAa i i INDEXABLE SOLID CARBIDE LINE MT-ISO-MM Фрезерные головки для внутренней резьбы ISO ГАИКА Зщ винт Размеры 8 0 9 IC TP(1) M крупн. M мелк DC NOF(2) APMX LF THSZMS Обозначение MT10D7.5 0.5ISO-MMT05 0.500 >14 10.00 4 7.50 12.75 T05 MT 10D6 0.75ISO-MMT05 0.750 >12 10.00 4 6.00 12.75 T05 MT 10D61.0ISO-MMT05 1.000 >12 10.00 4 6.00 12.75 T05 MT 10D5 1.25ISO-MMT05 1.250 >14 10.00 4 5.00 12.75 T05 MT 10D61.5ISO-MMT05 1.500 >14 10.00 4 6.00 12.75 T05 MT12D9 0.5ISO-MMTT06 0.500 >16 12.00 4 9.00 14.30 T06 MT12E9 0.75ISO-MMTT06 0.750 >16 12.00 5 9.00 14.30 T06 MT12E9 1.0ISO-MMTT06 1.000 >16 12.00 5 9.00 14.30 T06 MT12D9 1.25ISO-MMTT06 1.250 >16 12.00 4 8.80 14.30 T06 MT12D9 1.5ISO-MMTT06 1.500 >16 12.00 4 9.00 14.30 T06 MT12D9 1.75ISO-MMTT06 1.750 >16 12.00 4 8.80 14.30 T06 MT12D10 2.0ISO-MMTT06 2.000 M16 >17 12.00 4 10.00 14.30 T06 MT16F12 1.0ISO-MMTT08 1.000 >22 16.00 6 12.00 19.00 T08 MT16F12 1.5ISO-MMTT08 1.500 >20 16.00 6 12.00 19.00 T08 MT16E12 2.0ISO-MMTT08 2.000 >19 16.00 5 12.00 19.00 T08 MT15E13 2.5ISO-MMTT08 2.500 M20 >22 15.40 5 12.50 19.00 T08 MT16C12 3.0ISO-MMTT08 3.000 M24 >25 16.00 3 12.00 19.00 T08 MT20F14 2.0ISO-MMTT10 2.000 >27 20.00 6 14.00 21.00 T10 MT20D12 3.0ISO-MMTT10 3.000 >27 20.00 4 12.00 21.00 T10 MT20D14 3.5ISO-MMTT10 3.500 >30 20.00 4 14.00 21.00 T10 Хвостовики см. стр. 70-77 Зажимные ключи (заказываются отдельно), моменты затяжки и инструкции по закреплению см. стр. 77-78 Для фрезерных головок диаметром 12 мм и больше используйте зажимные ключи Torx Не смазывайте резьбовое соединение (1) Шаг резьбы (2) Число зубьев 404 ISCAR
