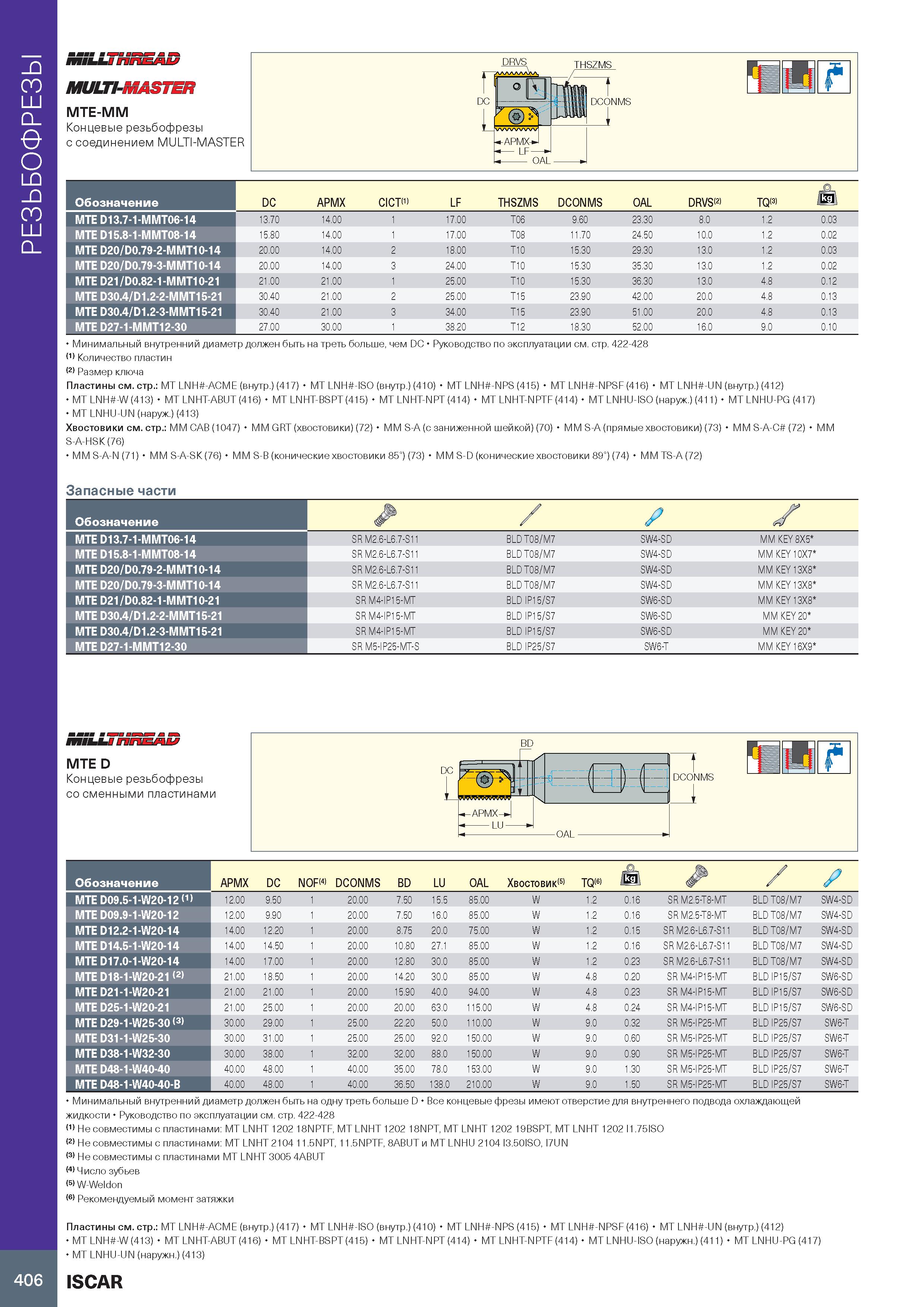

РЕЗЬБОФРЕЗЫ miLLTHREAD MULTI-MASTER MTE-MM Концевые резьбофрезы с соединением MULTI-MASTER Обозначение DC APMX CICT(1) LF THSZMS DCONMS OAL DRVS TQ(3) Jkg MTE D13.7-1-MMT06-14 13.70 14.00 1 17.00 T06 9.60 23.30 8.0 1.2 0.03 MTE D15.8-1-MMT08-14 15.80 14.00 1 17.00 T08 11.70 24.50 10.0 1.2 0.02 MTE D20/D0.79-2-MMT10-14 20.00 14.00 2 18.00 T10 15.30 29.30 13.0 1.2 0.03 MTE D20/D0.79-3-MMT10-14 20.00 14.00 3 24.00 T10 15.30 35.30 13.0 1.2 0.02 MTE D21/D0.82-1-MMT10-21 21.00 21.00 1 25.00 T10 15.30 36.30 13.0 4.8 0.12 MTE D30.4/D1.2-2-MMT15-21 30.40 21.00 2 25.00 T15 23.90 42.00 20.0 4.8 0.13 MTE D30.4/D1.2-3-MMT15-21 30.40 21.00 3 34.00 T15 23.90 51.00 20.0 4.8 0.13 MTE D27-1-MMT12-30 27.00 30.00 1 38.20 T12 18.30 52.00 16.0 9.0 0.10 Минимальный внутренний диаметр должен быть на треть больше, чем DC Руководство по эксплуатации см. стр. 422-428 (1> Количество пластин (2> Размер ключа Пластины см. стр.: MT LNH -ACME (внутр.) (417) MT LNH -ISO (внутр.) (410) MT LNH -NPS (415) MT LNH -NPSF (416) MT LNH -UN (внутр.) (412) MT LNH -W (413) MT LNHT-ABUT (416) MT LNHT-BSPT (415) MT LNHT-NPT (414) MT LNHT-NPTF (414) MT LNHU-ISO (наруж.) (411) MT LNHU-PG (417) MT LNHU-UN (наруж.) (413) Хвостовики см. стр.: MM CAB (1047) MM GRT (хвостовики) (72) MM S-A (с заниженной шейкой) (70) MM S-A (прямые хвостовики) (73) MM S-A-C (72) MM S-A-HSK (76) MM S-A-N (71) MM S-A-SK (76) MM S-B (конические хвостовики 85°) (73) MM S-D (конические хвостовики 89°) (74) MM TS-A (72) Запасные части Обозначение x MTE D13.7-1-MMT06-14 SR M2.6-L6.7-S11 BLD T08/M7 SW4-SD MM KEY 8X5 MTE D15.8-1-MMT08-14 SR M2.6-L6.7-S11 BLD T08/M7 SW4-SD MM KEY 10X7 MTE D20/D0.79-2-MMT10-14 SR M2.6-L6.7-S11 BLD T08/M7 SW4-SD MM KEY 13X8 MTE D20/D0.79-3-MMT10-14 SR M2.6-L6.7-S11 BLD T08/M7 SW4-SD MM KEY 13X8 MTE D21/D0.82-1-MMT10-21 SR M4-IP15-MT BLD IP15/S7 SW6-SD MM KEY 13X8 MTE D30.4/D1.2-2-MMT15-21 SR M4-IP15-MT BLD IP15/S7 SW6-SD MM KEY 20 MTE D30.4/D1.2-3-MMT15-21 SR M4-IP15-MT BLD IP15/S7 SW6-SD MM KEY 20 MTE D27-1-MMT12-30 SR M5-IP25-MT-S BLD IP25/S7 SW6-T MM KEY 16X9 miLLTnnEAD MTE D Концевые резьбофрезы со сменными пластинами Обозначение APMX DC NOF(4) DCONMS BD LU OAL Хвостовик(5) TQ(6) jkg / MTE D09.5-1-W20-12 (1) 12.00 9.50 1 20.00 7.50 15.5 85.00 W 1 .2 0.16 SR M2.5-T8-MT BLD T08/M7 SW4-SD MTE D09.9-1-W20-12 12.00 9.90 1 20.00 7.50 16.0 85.00 W 1 .2 0.16 SR M2.5-T8-MT BLD T08/M7 SW4-SD MTE D12.2-1-W20-14 14.00 12.20 1 20.00 8.75 20.0 75.00 W 1 .2 0.15 SR M2.6-L6.7-S11 BLD T08/M7 SW4-SD MTE D14.5-1-W20-14 14.00 14.50 1 20.00 10.80 27.1 85.00 W 1 .2 0.16 SR M2.6-L6.7-S11 BLD T08/M7 SW4-SD MTE D17.0-1-W20-14 14.00 17.00 1 20.00 12.80 30.0 85.00 W 1 .2 0.23 SR M2.6-L6.7-S11 BLD T08/M7 SW4-SD MTE D18-1-W20-21 (2) 21.00 18.50 1 20.00 14.20 30.0 85.00 W 4 .8 0.20 SR M4-IP15-MT BLD IP15/S7 SW6-SD MTE D21-1-W20-21 21.00 21.00 1 20.00 15.90 40.0 94.00 W 4 .8 0.23 SR M4-IP15-MT BLD IP15/S7 SW6-SD MTE D25-1-W20-21 21.00 25.00 1 20.00 20.00 63.0 115.00 W 4 .8 0.24 SR M4-IP15-MT BLD IP15/S7 SW6-SD MTE D29-1-W25-30 (3) 30.00 29.00 1 25.00 22.20 50.0 110.00 W 9 .0 0.32 SR M5-IP25-MT BLD IP25/S7 SW6-T MTE D31-1-W25-30 30.00 31.00 1 25.00 25.00 92.0 150.00 W 9 .0 0.60 SR M5-IP25-MT BLD IP25/S7 SW6-T MTE D38-1-W32-30 30.00 38.00 1 32.00 32.00 88.0 150.00 W 9 .0 0.90 SR M5-IP25-MT BLD IP25/S7 SW6-T MTE D48-1-W40-40 40.00 48.00 1 40.00 35.00 78.0 153.00 W 9 .0 1.30 SR M5-IP25-MT BLD IP25/S7 SW6-T MTE D48-1-W40-40-B 40.00 48.00 1 40.00 36.50 138.0 210.00 W 9 .0 1.50 SR M5-IP25-MT BLD IP25/S7 SW6-T Минимальный внутренний диаметр должен быть на одну треть больше D Все концевые фрезы имеют отверстие для внутреннего подвода охлаждающей жидкости Руководство по эксплуатации см. стр. 422-428 (1) Не совместимы с пластинами: MT LNHT 1202 18NPTF, MT LNHT 1202 18NPT, MT LNHT 1202 19BSPT, MT LNHT 1202 I1.75ISO (2) Не совместимы с пластинами: MT LNHT 2104 11.5NPT, 11.5NPTF, 8ABUT и MT LNHU 2104 I3.50IS0, I7UN (3) Не совместимы с пластинами MT LNHT 3005 4ABUT (4) Число зубьев (5) W-Weldon (6) Рекомендуемый момент затяжки Пластины см. стр.: MT LNH -ACME (внутр.) (417) MT LNH -ISO (внутр.) (410) MT LNH -NPS (415) MT LNH -NPSF (416) MT LNH -UN (внутр.) (412) MT LNH -W (413) MT LNHT-ABUT (416) MT LNHT-BSPT (415) MT LNHT-NPT (414) MT LNHT-NPTF (414) MT LNHU-ISO (наружн.) (411) MT LNHU-PG (417) MT LNHU-UN (наружн.) (413) 406 ISCAR
