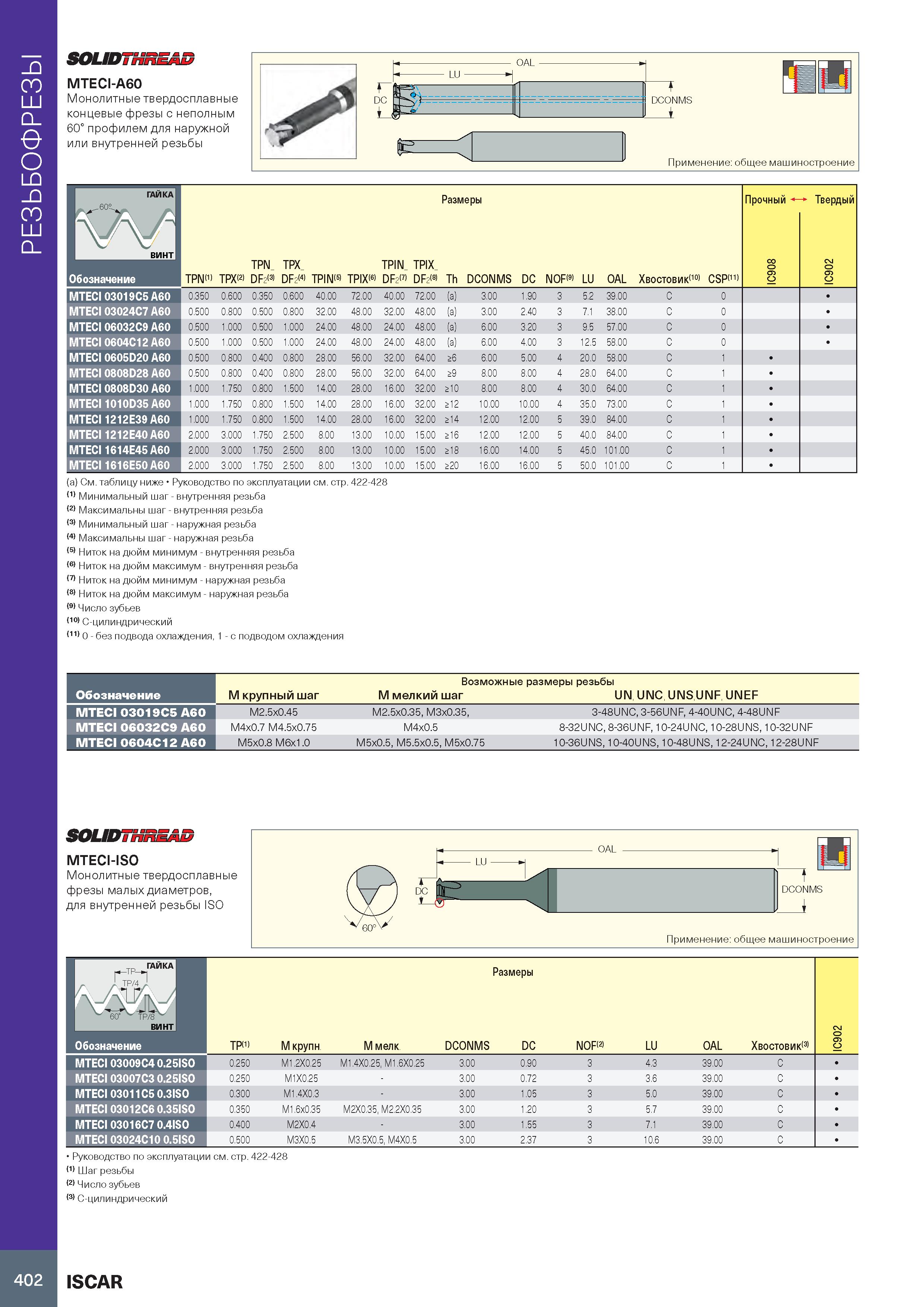

РЕЗЬБОФРЕЗЫ SOUDTHREAD MTECI-A60 Монолитные твердосплавные концевые фрезы с неполным 60° профилем для наружной или внутренней резьбы OAL - LU - т 1 DCONMS Применение: общее машиностроение )С ГАЙКА Размеры Прочный i’ Твердый W винт ОО о о о О Обозначение TPN(1) TPX 2> TPN DF2 3> TPX DF2 4> TPIN TPIX 6> TPIN DF2 7> TPIX DF2 8> Th DCONMS DC NOF 9> LU OAL Х CD О о —1 о го s CSP(11) MTECI 03019C5 A60 0 350 0.600 0.350 0.600 40.00 72.00 40.00 72.00 (a) 3.00 1.90 3 5.2 39.00 C 0 MTECI 03024C7 A60 0 500 0.800 0.500 0.800 32.00 48.00 32.00 48.00 (a) 3.00 2.40 3 7.1 38.00 C 0 MTECI 06032C9 A60 0 500 1.000 0.500 1.000 24.00 48.00 24.00 48.00 (a) 6.00 3.20 3 9.5 57.00 C 0 MTECI 0604C12 A60 0 500 1.000 0.500 1.000 24.00 48.00 24.00 48.00 (a) 6.00 4.00 3 12.5 58.00 C 0 MTECI 0605D20 A60 0 500 0.800 0.400 0.800 28.00 56.00 32.00 64.00 >6 6.00 5.00 4 20.0 58.00 C 1 MTECI 0808D28 A60 0 500 0.800 0.400 0.800 28.00 56.00 32.00 64.00 >9 8.00 8.00 4 28.0 64.00 C 1 MTECI 0808D30 A60 1 000 1.750 0.800 1.500 14.00 28.00 16.00 32.00 >10 8.00 8.00 4 30.0 64.00 C 1 MTECI 1010D35 A60 1 000 1.750 0.800 1.500 14.00 28.00 16.00 32.00 >12 10.00 10.00 4 35.0 73.00 C 1 MTECI 1212E39 A60 1 000 1.750 0.800 1.500 14.00 28.00 16.00 32.00 >14 12.00 12.00 5 39.0 84.00 C 1 MTECI 1212E40 A60 2 000 3.000 1.750 2.500 8.00 13.00 10.00 15.00 >16 12.00 12.00 5 40.0 84.00 C 1 MTECI 1614E45 A60 2 000 3.000 1.750 2.500 8.00 13.00 10.00 15.00 >18 16.00 14.00 5 45.0 101.00 C 1 MTECI 1616E50 A60 2 000 3.000 1.750 2.500 8.00 13.00 10.00 15.00 >20 16.00 16.00 5 50.0 101.00 C (а) См. таблицу ниже Руководство по эксплуатации см. стр. 422-428 (1) Минимальный шаг - внутренняя резьба (2) Максимальны шаг - внутренняя резьба (3) Минимальный шаг - наружная резьба (4) Максимальны шаг - наружная резьба ньютон на метр минимум - внутренняя резьба (б) ньютон на метр максимум - внутренняя резьба ньютон на метр минимум - наружная резьба ньютон на метр максимум - наружная резьба Число зубьев (10) C-цилиндрический (11) 0 - без подвода охлаждения, 1 - с подводом охлаждения Обозначение MTECI 03019C5 A60 MTECI 06032C9 A60 MTECI 0604C12 A60 Возможные размеры резьбы M крупный шаг M мелкий шаг UN, UNC, UNSUNF, UNEF M2.5x0.45 M2.5x0.35, M3x0.35, 3-48UNC, 3-56UNF, 4-40UNC, 4-48UNF M4x0.7 M4.5x0.75 M4x0.5 8-32UNC, 8-36UNF, 10-24UNC, 10-28UNS, 10-32UNF M5x0.8 M6x1.0 M5x0.5, M5.5x0.5, M5x0.75 10-36UNS, 10-40UNS, 10-48UNS, 12-24UNC, 12-28UNF SOUDTHREAD MTECI-ISO Монолитные твердосплавные фрезы малых диаметров, для внутренней резьбы ISO p T ГАЙКА винт Размеры IC902 TP(1) M крупн. M мелк DCONMS DC NOF 2> LU OAL Хвостовик(3) MTECI 03009C4 0.25ISO 0.250 M1.2X0.25 M1.4X0.25, M1.6X0.25 3.00 0.90 3 4.3 39.00 C MTECI 03007C3 0.25ISO 0.250 M1X0.25 3.00 0.72 3 3.6 39.00 C MTECI 03011C5 0.3ISO 0.300 M1.4X0.3 3.00 1.05 3 5.0 39.00 C MTECI 03012C6 0.35ISO 0.350 M1.6x0.35 M2X0.35, M2.2X0.35 3.00 1.20 3 5.7 39.00 C MTECI 03016C7 0.4ISO 0.400 M2X0.4 3.00 1.55 3 7.1 39.00 C MTECI 03024C10 0.5ISO 0.500 M3X0.5 M3.5X0.5, M4X0.5 3.00 2.37 3 10.6 39.00 C Руководство по эксплуатации см. стр. 422-428 (1) Шаг резьбы (2) Число зубьев (3) C-цилиндрический 402 ISCAR
