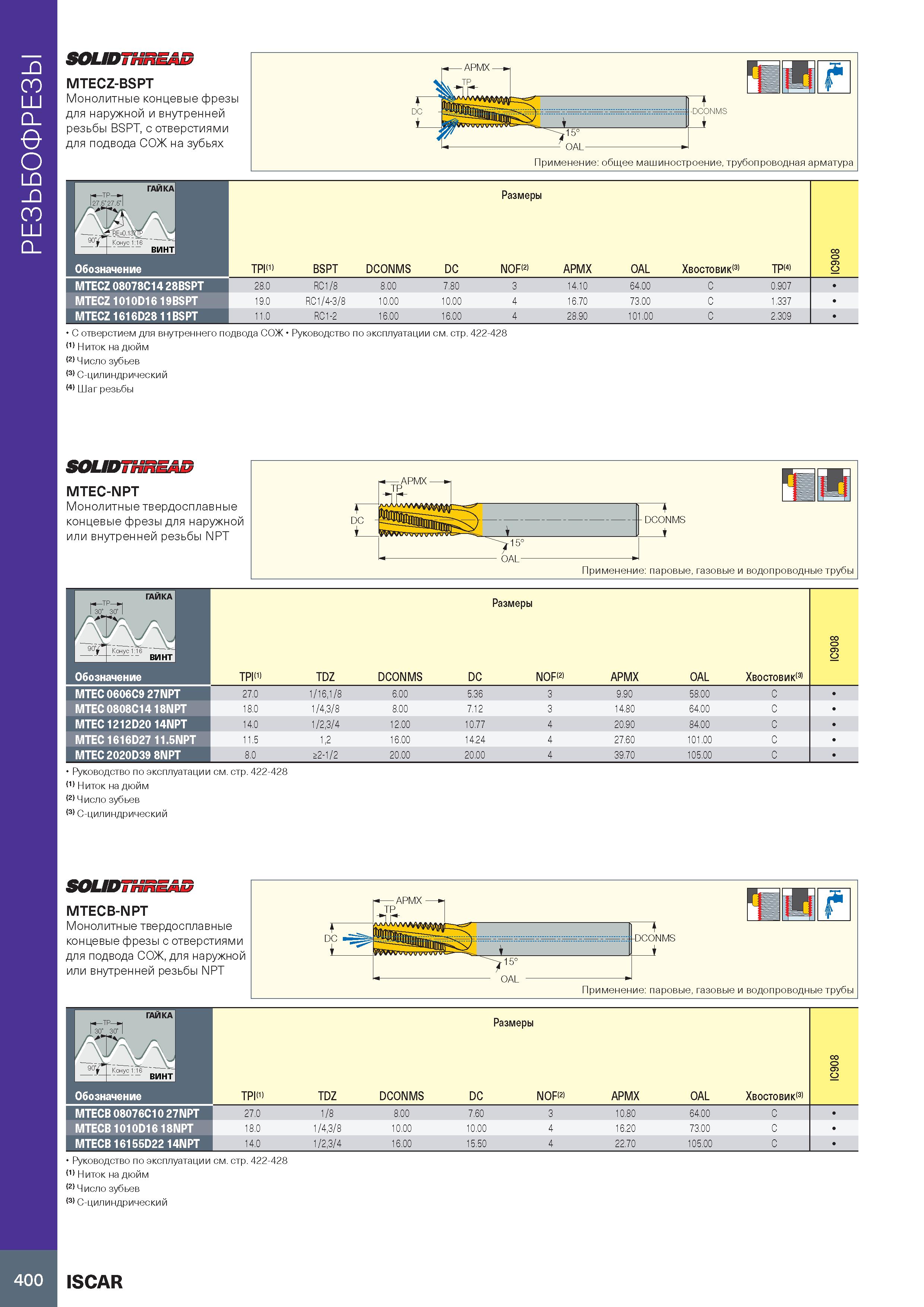

РЕЗЬБОФРЕЗЫ SOUDTHREAD MTECZ-BSPT Монолитные концевые фрезы для наружной и внутренней резьбы BSPT, с отверстиями для подвода СОЖ на зубьях -DCONMS 15° OAL- Применение: общее машиностроение, трубопроводная арматура Размеры Обозначение TPH1) BSPT DCONMS DC NOF(2) APMX OAL Хвостовик(3) TP(4) oo о О MTECZ 08078C14 28BSPT 28.0 RC1/8 8.00 7.80 3 14.10 64.00 C 0.907 MTECZ1010D1619BSPT 19.0 RC1/4-3/8 10.00 10.00 4 16.70 73.00 C 1.337 MTECZ1616D2811BSPT 11.0 RC1-2 16.00 16.00 4 28.90 101.00 C 2.309 С отверстием для внутреннего подвода СОЖ Руководство по эксплуатации см. стр. 422-428 (1) ньютон на метр (2) Число зубьев (3) C-цилиндрический (4) Шаг резьбы SOUDTHREAD MTEC-NPT Монолитные твердосплавные концевые фрезы для наружной или внутренней резьбы NPT 15° OAL- DCONMS Применение: паровые, газовые и водопроводные трубы Размеры Обозначение TPI(1) TDZ DCONMS DC NOF(2) APMX OAL Хвостовик(3) MTEC 0606C9 27NPT 27.0 1/16,1/8 6.00 5.36 3 9.90 58.00 C MTEC 0808C1418NPT 18.0 1/4,3/8 8.00 7.12 3 14.80 64.00 C MTEC 1212D2014NPT 14.0 1/2,3/4 12.00 10.77 4 20.90 84.00 C MTEC 1616D27 11.5NPT 11.5 1,2 16.00 14.24 4 27.60 101.00 C MTEC 2020D39 8NPT 8.0 >2-1/2 20.00 20.00 4 39.70 105.00 C Руководство по эксплуатации см. стр. 422-428 (1) ньютон на метр (2) Число зубьев (3) C-цилиндрический SOUDTi MTECB-NPT Монолитные твердосплавные концевые фрезы с отверстиями для подвода СОЖ, для наружной или внутренней резьбы NPT I ГАЙКА 4L J г DC i —APMX TP hi 15° OAL -h-DCONMS i Применение: паровые, газовые и водопроводные трубы Размеры Обозначение TPI(1) TDZ DCONMS DC NOF(2) APMX OAL Хвостовик(3) MTECB 08076C10 27NPT 27.0 1/8 8.00 7.60 3 10.80 64.00 C MTECB1010D1618NPT 18.0 1/4,3/8 10.00 10.00 4 16.20 73.00 C MTECB 16155D22 14NPT 14.0 1/2,3/4 16.00 15.50 4 22.70 105.00 C Руководство по эксплуатации см. стр. 422-428 (1) ньютон на метр (2) Число зубьев (3) C-цилиндрический 400 ISCAR
