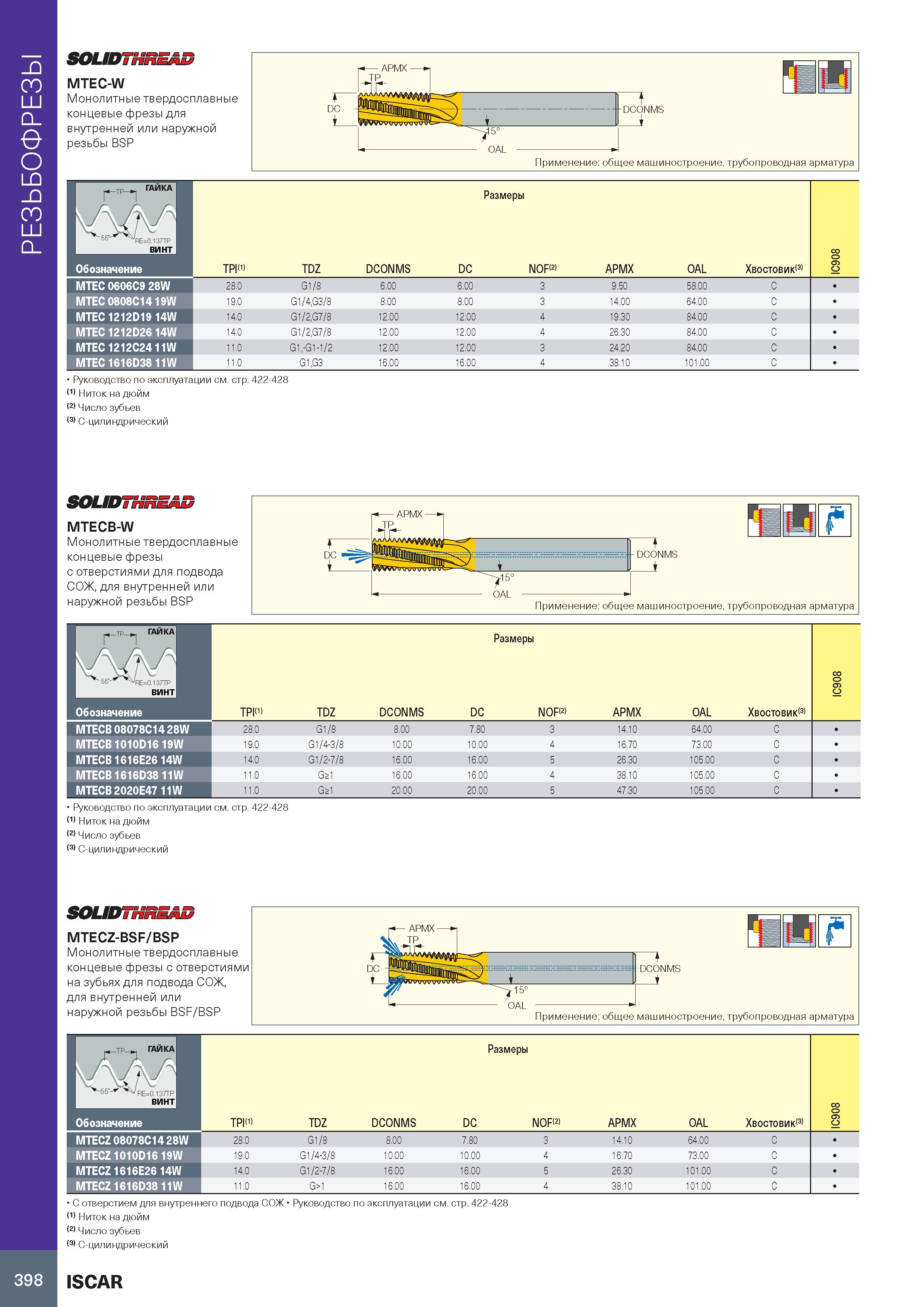

РЕЗЬБОФРЕЗЫ SOUDTHnSAD MTEC-W Монолитные твердосплавные концевые фрезы для внутренней или наружной резьбы BSP DC - - DCONMS i Применение: общее машиностроение, трубопроводная арматура Размеры Обозначение TPI(1) TDZ DCONMS DC NOF 2> APMX OAL Хвостовик(3) о о MTEC 0606C9 28W 28.0 G1/8 6.00 6.00 3 9.50 58.00 C MTEC 0808C14 19W 19.0 G1/4,G3/8 8.00 8.00 3 14.00 64.00 C MTEC 1212D19 14W 14.0 G1/2,G7/8 12.00 12.00 4 19.30 84.00 C MTEC 1212D26 14W 14.0 G1/2,G7/8 12.00 12.00 4 26.30 84.00 C MTEC 1212C24 11W 11.0 G1,-G1-1/2 12.00 12.00 3 24.20 84.00 C MTEC 1616D38 11W 11.0 G1,G3 16.00 16.00 4 38.10 101.00 C Руководство по эксплуатации см. стр. 422-428 (1) ньютон на метр (2) Число зубьев (3) C-цилиндрический SOUDTHnSAD MTECB-W Монолитные твердосплавные концевые фрезы с отверстиями для подвода СОЖ, для внутренней или наружной резьбы BSP Размеры Обозначение TPI(1) TDZ DCONMS DC NOF 2> APMX OAL Хвостовик(3) MTECB 08078C14 28W 28.0 G1/8 8.00 7.80 3 14.10 64.00 C MTECB 1010D16 19W 19.0 G1/4-3/8 10.00 10.00 4 16.70 73.00 C MTECB 1616E26 14W 14.0 G1/2-7/8 16.00 16.00 5 26.30 105.00 C MTECB 1616D38 11W 11.0 G>1 16.00 16.00 4 38.10 105.00 C MTECB 2020E47 11W 11.0 G>1 20.00 20.00 5 47.30 105.00 C Руководство по эксплуатации см. стр. 422-428 (1) ньютон на метр (2) Число зубьев (3) C-цилиндрический SOUDTHnSAD MTECZ-BSF/BSP Монолитные твердосплавные концевые фрезы с отверстиями на зубьях для подвода СОЖ, для внутренней или наружной резьбы BSF/BSP DC 15° OAL DCONMS i f 1 Применение: общее машиностроение, трубопроводная арматура р-ТР ГАЙКА Размеры IC908 RE=0.137TP ВИНТ TPI(1) TDZ DCONMS DC NOF 2> APMX OAL Хвостовик(3) Обозначение MTECZ 08078C14 28W 28.0 G1/8 8.00 7.80 3 14.10 64.00 C MTECZ1010D16 19W 19.0 G1/4-3/8 10.00 10.00 4 16.70 73.00 C MTECZ 1616E26 14W 14.0 G1/2-7/8 16.00 16.00 5 26.30 101.00 C MTECZ 1616D38 11W 11.0 G>1 16.00 16.00 4 38.10 101.00 C С отверстием для внутреннего подвода СОЖ (1) ньютон на метр (2) Число зубьев (3) C-цилиндрический Руководство по эксплуатации см. стр. 422-428 398 ISCAR
