423 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.419

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 419 0423 Lab2u

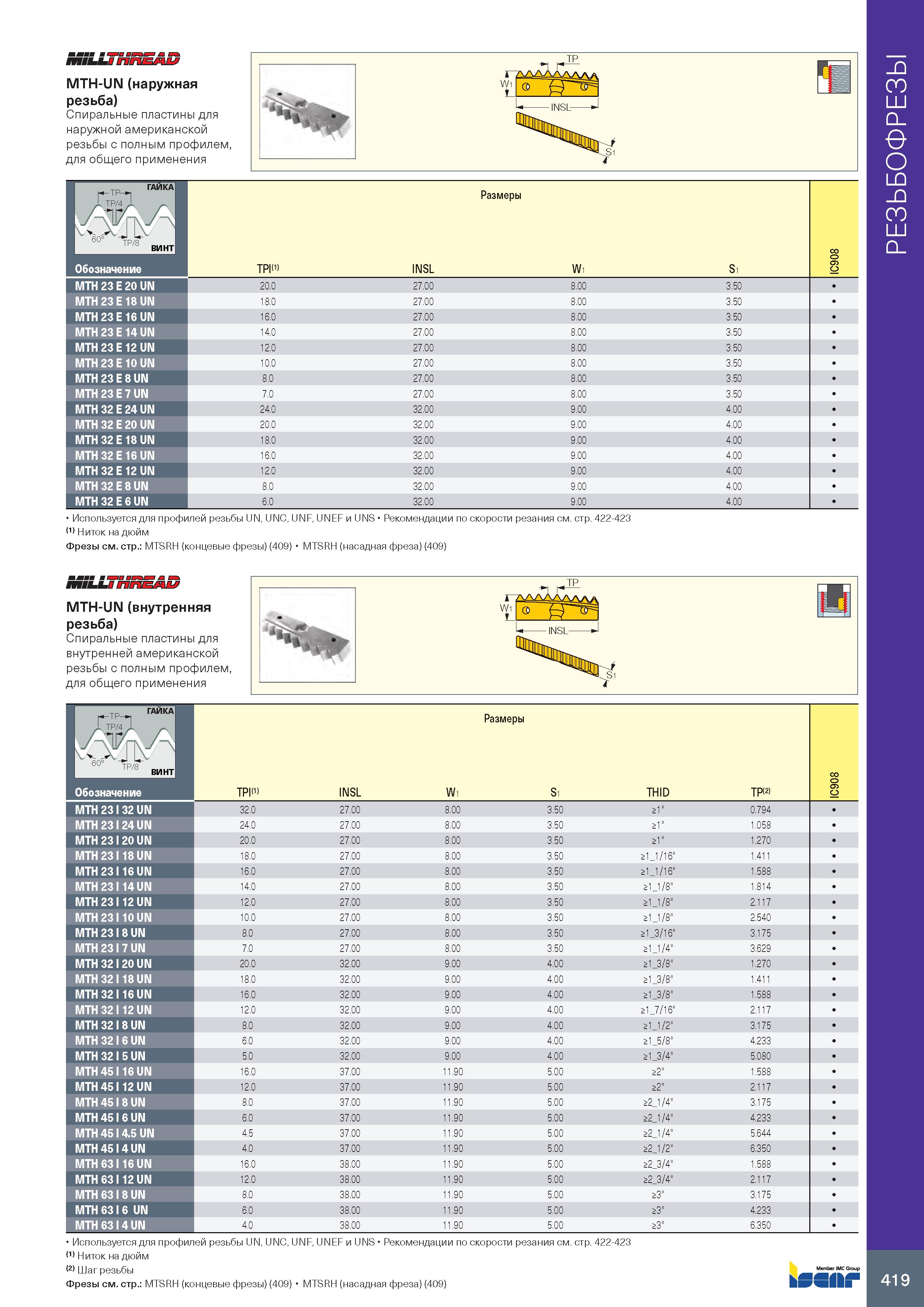

ЛНШ ППЕМ/ MTH-UN (наружная резьба) Спиральные пластины для наружной американской резьбы с полным профилем, для общего применения TP A /WWAAAAa lf1 Используется для профилей резьбы UN, UNC, UNF, UNEF и UNS Рекомендации по скорости резания см. стр. 422-423 (1) ньютон на метр Фрезы см. стр.: MTSRH (концевые фрезы) (409) MTSRH (насадная фреза) (409) TD ГАЙКА Ж 1 Размеры -./А bU Tp/8 ВИНТ TPI(1) INSL W1 S1 8 0 9 IC Обозначение MTH 23 E 20 UN 20.0 27.00 8 00 3.50 MTH 23 E 18 UN 18.0 27.00 8 .00 3.50 MTH 23 E 16 UN 16.0 27.00 8 .00 3.50 MTH 23 E 14 UN 14.0 27.00 8 .00 3.50 MTH 23 E 12 UN 12.0 27.00 8 .00 3.50 MTH 23 E 10 UN 10.0 27.00 8 .00 3.50 MTH 23 E 8 UN 8.0 27.00 8 .00 3.50 MTH 23 E 7 UN 7.0 27.00 8 .00 3.50 MTH 32 E 24 UN 24.0 32.00 9 .00 4.00 MTH 32 E 20 UN 20.0 32.00 9 .00 4.00 MTH 32 E 18 UN 18.0 32.00 9 .00 4.00 MTH 32 E 16 UN 16.0 32.00 9 .00 4.00 MTH 32 E 12 UN 12.0 32.00 9 .00 4.00 MTH 32 E 8 UN 8.0 32.00 9 .00 4.00 MTH 32 E 6 UN 6.0 32.00 9 00 4.00 MTH-UN (внутренняя резьба) Спиральные пластины для внутренней американской резьбы с полным профилем, для общего применения TP У1 Обозначение MTH 23 I 32 UN MTH 23 I 24 UN MTH 23 I 20 UN MTH 23 I 18 UN MTH 23 I 16 UN MTH 23 I 14 UN MTH 23 I 12 UN MTH 23 I 10 UN MTH 23 I 8 UN MTH 23 I 7 UN MTH 32 I 20 UN MTH 32 I 18 UN MTH 32 I 16 UN MTH 32 I 12 UN MTH 32 I 8 UN MTH 32 I 6 UN MTH 32 I 5 UN MTH 45 I 16 UN MTH 45 I 12 UN MTH 45 I 8 UN MTH 45 I 6 UN MTH 45 I 4.5 UN MTH 45 I 4 UN MTH 63 I 16 UN MTH 63 I 12 UN MTH 63 I 8 UN MTH 63 I 6 UN MTH 63 I 4 UN Используется для профилей резьбы UN, UNC, UNF, UNEF и UNS Рекомендации по скорости резания см. стр. 422-423 (1) ньютон на метр (2) Шаг резьбы Фрезы см. стр.: MTSRH (концевые фрезы) (409) MTSRH (насадная фреза) (409) Размеры TPI(1) INSL W1 S1 THID TP(2) 32.0 27.00 8 00 3.50 >1" 0.794 24.0 27.00 8. 00 3.50 >1" 1.058 20.0 27.00 8. 00 3.50 >1" 1.270 18.0 27.00 8. 00 3.50 >1 1/16" 1.411 16.0 27.00 8. 00 3.50 >1 1/16" 1.588 14.0 27.00 8. 00 3.50 >1 1/8" 1.814 12.0 27.00 8. 00 3.50 >1 1/8" 2.117 10.0 27.00 8. 00 3.50 >1 1/8" 2.540 8.0 27.00 8. 00 3.50 >1 3/16" 3.175 7.0 27.00 8. 00 3.50 >1 1/4" 3.629 20.0 32.00 9. 00 4.00 >1 3/8" 1.270 18.0 32.00 9. 00 4.00 >1 3/8" 1.411 16.0 32.00 9. 00 4.00 >1 3/8" 1.588 12.0 32.00 9. 00 4.00 >1 7/16" 2.117 8.0 32.00 9. 00 4.00 >1 1/2" 3.175 6.0 32.00 9. 00 4.00 >1 5/8" 4.233 5.0 32.00 9. 00 4.00 >1 3/4" 5.080 16.0 37.00 11 .90 5.00 >2" 1.588 12.0 37.00 11 .90 5.00 >2" 2.117 8.0 37.00 11 .90 5.00 >2 1/4" 3.175 6.0 37.00 11 .90 5.00 >2 1/4" 4.233 4.5 37.00 11 .90 5.00 >2 1/4" 5.644 4.0 37.00 11 .90 5.00 >2 1/2" 6.350 16.0 38.00 11 .90 5.00 >2 3/4" 1.588 12.0 38.00 11 .90 5.00 >2 3/4" 2.117 8.0 38.00 11 .90 5.00 >3" 3.175 6.0 38.00 11 .90 5.00 >3" 4.233 4.0 38.00 11 .90 5.00 >3" 6.350 kSSIIi РЕЗЬБОФРЕЗЫ
