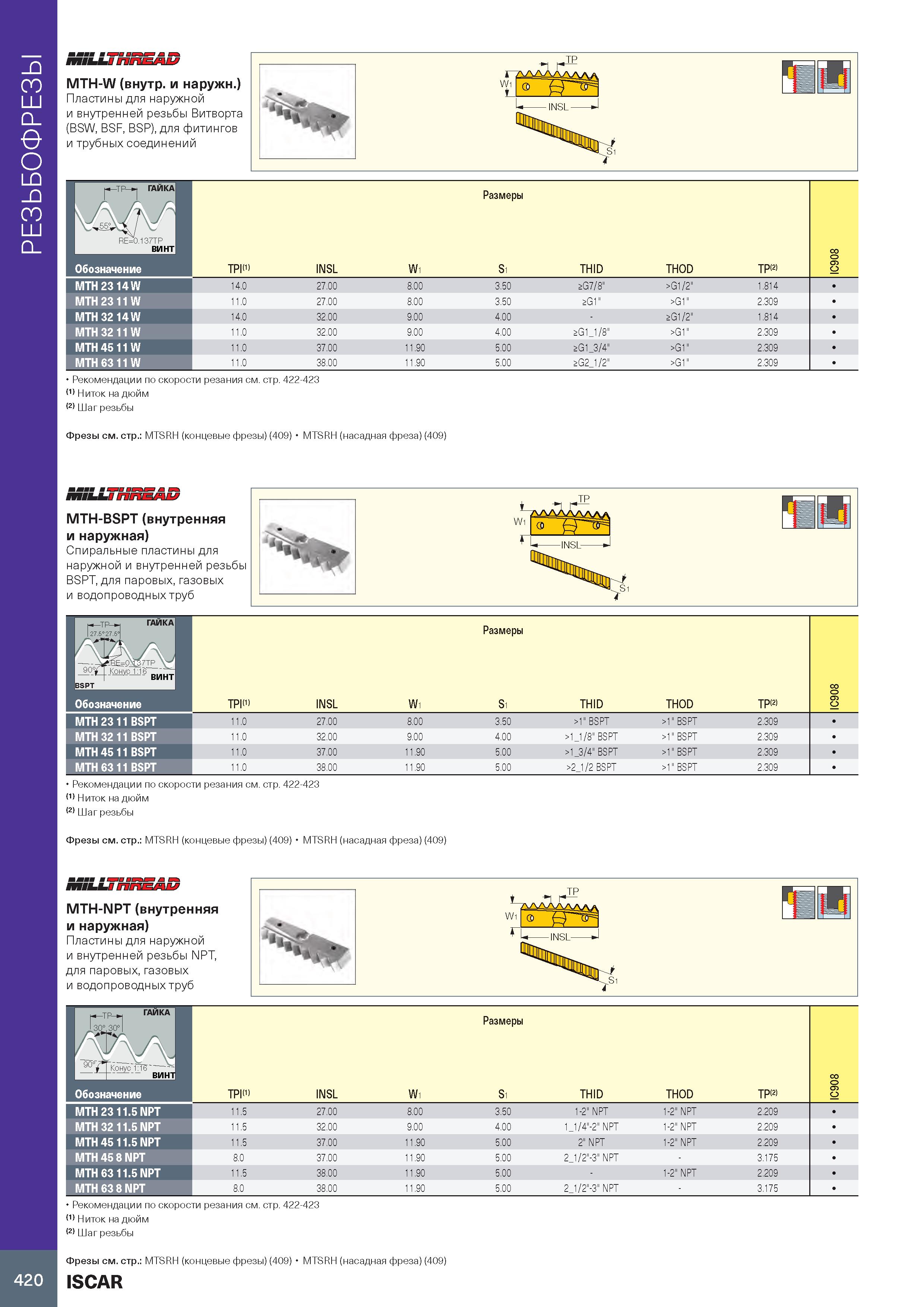

РЕЗЬБОФРЕЗЫ 420 ЛНШ ППЕМ/ MTH-W (внутр. и наружн.) Пластины для наружной и внутренней резьбы Витворта (BSW, BSF, BSP), для фитингов и трубных соединений .TP I У\У\У\У\ У\ А А А '>S1 Рекомендации по скорости резания см. стр. 422-423 (1) ньютон на метр (2) Шаг резьбы Фрезы см. стр.: MTSRH (концевые фрезы) (409) MTSRH (насадная фреза) (409) -T -P 3 3 Размеры IC908 RE=0.137TP ВИНТ TPI(1) INSL W1 S1 THID THOD TP(2) Обозначение MTH 23 14 W 14.0 27.00 8.00 3.50 >G7/8" >G1/2" 1.814 MTH 23 11 W 11.0 27.00 8.00 3.50 >G1" >G1" 2.309 MTH 32 14 W 14.0 32.00 9.00 4.00 >G1/2" 1.814 MTH 32 11 W 11.0 32.00 9.00 4.00 >G1 1/8" >G1" 2.309 MTH 45 11 W 11.0 37.00 11.90 5.00 >G1 3/4" >G1" 2.309 MTH 63 11 W 11.0 38.00 11.90 5.00 >G2 1/2" >G1" 2.309 INSL ШШШШЛАД п МЗЯШ MTH-BSPT (внутренняя и наружная) Спиральные пластины для наружной и внутренней резьбы BSPT, для паровых, газовых и водопроводных труб Wl И '>S1 Размеры TPI(1) INSL W1 27.0 32.0 37.0 Обозначение MTH 23 11 BSPT MTH 32 11 BSPT MTH 45 11 BSPT MTH 63 11 BSPT Рекомендации по скорости резания см. стр. 422-423 (1) ньютон на метр (2) Шаг резьбы Фрезы см. стр.: MTSRH (концевые фрезы) (409) MTSRH (насадная фреза) (409) THID THOD TP(2) 11.0 11.0 11.0 11.0 3.50 4.00 11.90 11.90 >1" BSPT >1 1/8" BSPT >1 3/4" BSPT >2 1/2 BSPT >1" BSPT >1" BSPT >1" BSPT >1" BSPT MTH-NPT (внутренняя и наружная) Пластины для наружной и внутренней резьбы NPT, для паровых, газовых и водопроводных труб Wi 4 — INSL-J Si 4 Размеры Рекомендации по скорости резания см. стр. 422 (1) ньютон на метр (2) Шаг резьбы 423 Обозначение TPI(1) INSL W1 S1 THID THOD TP(2) 0 9 IC MTH 23 11.5 NPT 11.5 27.00 8.00 3.50 1-2" NPT 1-2" NPT 2.209 MTH 32 11.5 NPT 11.5 32.00 9.00 4.00 1 1/4"-2" NPT 1-2" NPT 2.209 MTH 45 11.5 NPT 11.5 37.00 11.90 5.00 2" NPT 1-2" NPT 2.209 MTH 45 8 NPT 8.0 37.00 11.90 5.00 2 1/2"-3" NPT 3.175 MTH 63 11.5 NPT 11.5 38.00 11.90 5.00 1-2" NPT 2.209 MTH 63 8 NPT 8.0 38.00 11.90 5.00 2 1/2"-3" NPT 3.175 Фрезы см. стр.: MTSRH (концевые фрезы) (409) MTSRH (насадная фреза) (409) ISCAR IP INSL S1 IP
