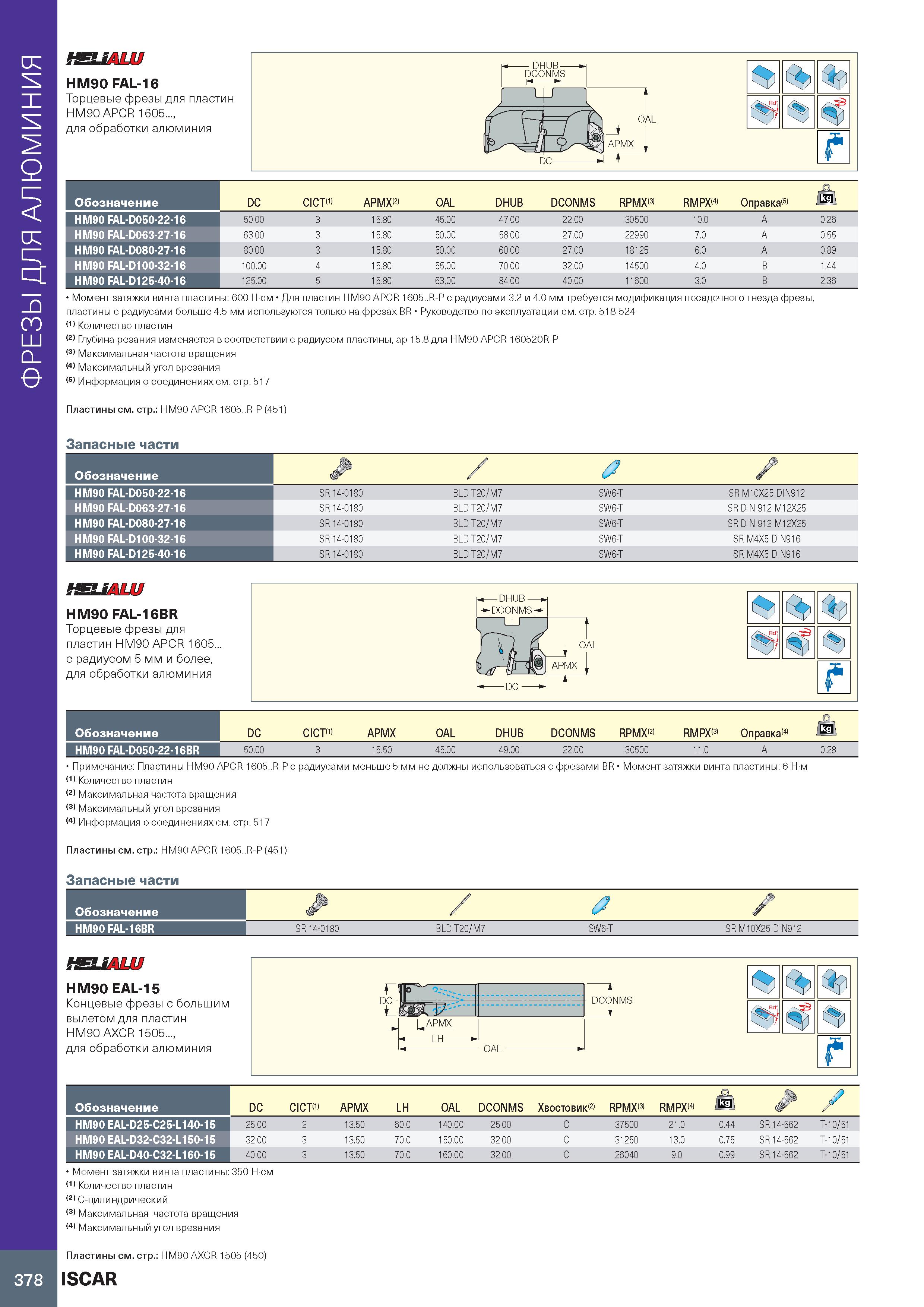

ФРЕЗЫ ДЛЯ АЛЮМИНИЯ HEUALU HM90 FAL-16 Торцевые фрезы для пластин HM90 APCR 1605..., для обработки алюминия OAL DC igi Is Обозначение DC CICT(1) APMX(2) OAL DHUB DCONMS RPMX(3) RMPX(4) Оправка(5) kg HM90 FAL-D050-22-16 50.00 3 15.80 45.00 47.00 22.00 30500 10.0 A 0.26 HM90 FAL-D063-27-16 63.00 3 15.80 50.00 58.00 27.00 22990 7.0 A 0.55 HM90 FAL-D080-27-16 80.00 3 15.80 50.00 60.00 27.00 18125 6.0 A 0.89 HM90 FAL-D100-32-16 100.00 4 15.80 55.00 70.00 32.00 14500 4.0 B 1.44 HM90 FAL-D125-40-16 125.00 5 15.80 63.00 84.00 40.00 11600 3.0 B 2.36 Момент затяжки винта пластины: 600 ньютон на метр Для пластин HM90 APCR 1605..R-P с радиусами 3.2 и 4.0 мм требуется модификация посадочного гнезда фрезы, пластины с радиусами больше 4.5 мм используются только на фрезах BR Руководство по эксплуатации см. стр. 518-524 Количество пластин Глубина резания изменяется в соответствии с радиусом пластины, ap 15.8 для HM90 APCR 160520R-P (3) Максимальная частота вращения (4) Максимальный угол врезания (5) Информация о соединениях см. стр. 517 Пластины см. стр.: HM90 APCR 1605..R-P (451) Запасные части Обозначение / (2 / HM90 FAL-D050-22-16 SR 14-0180 BLD T20/M7 SW6-T SR M10X25 DIN912 HM90 FAL-D063-27-16 SR 14-0180 BLD T20/M7 SW6-T SR DIN 912 M12X25 HM90 FAL-D080-27-16 SR 14-0180 BLD T20/M7 SW6-T SR DIN 912 M12X25 HM90 FAL-D100-32-16 SR 14-0180 BLD T20/M7 SW6-T SR M4X5 DIN916 HM90 FAL-D125-40-16 SR 14-0180 BLD T20/M7 SW6-T SR M4X5 DIN916 iALU HM90 FAL-16BR Торцевые фрезы для пластин HM90 APCR 1605.. с радиусом 5 мм и более, для обработки алюминия f Обозначение DC CICTW APMX OAL DHUB DCONMS RPMXB RMPX(3) Оправка141 Im HM90 FAL-D050-22-16BR 50.00 3 15.50 45.00 49.00 22.00 30500 11.0 A 0.28 Примечание: Пластины HM90 APCR 1605..R-P с радиусами меньше 5 мм не должны использоваться с фрезами BR Момент затяжки винта пластины: 6 ньютон на метр Количество пластин Максимальная частота вращения (3) Максимальный угол врезания (4) Информация о соединениях см. стр. 517 Пластины см. стр.: HM90 APCR 1605..R-P (451) Запасные части Обозначение / (2 / HM90 FAL-16BR SR 14-0180 BLD T20/M7 SW6-T SR M10X25 DIN912 шилш HM90 EAL-15 Концевые фрезы с большим вылетом для пластин HM90 AXCR 1505..., для обработки алюминия Момент затяжки винта пластины: 350 ньютон на метр Количество пластин C-цилиндрический (3) Максимальная частота вращения (4) Максимальный угол врезания Обозначение DC CICT(1) APMX LH OAL DCONMS Хвостовик RPMX(3) RMPX(4) jkgl У HM90 EAL-D25-C25-L140-15 25.00 2 13.50 60.0 140.00 25.00 C 37500 21.0 0.44 SR 14-562 T-10/51 HM90 EAL-D32-C32-L150-15 32.00 3 13.50 70.0 150.00 32.00 C 31250 13.0 0.75 SR 14-562 T-10/51 HM90 EAL-D40-C32-L160-15 40.00 3 13.50 70.0 160.00 32.00 C 26040 9.0 0.99 SR 14-562 T-10/51 378 Пластины см. стр.: HM90 AXCR 1505 (450) ISCAR
