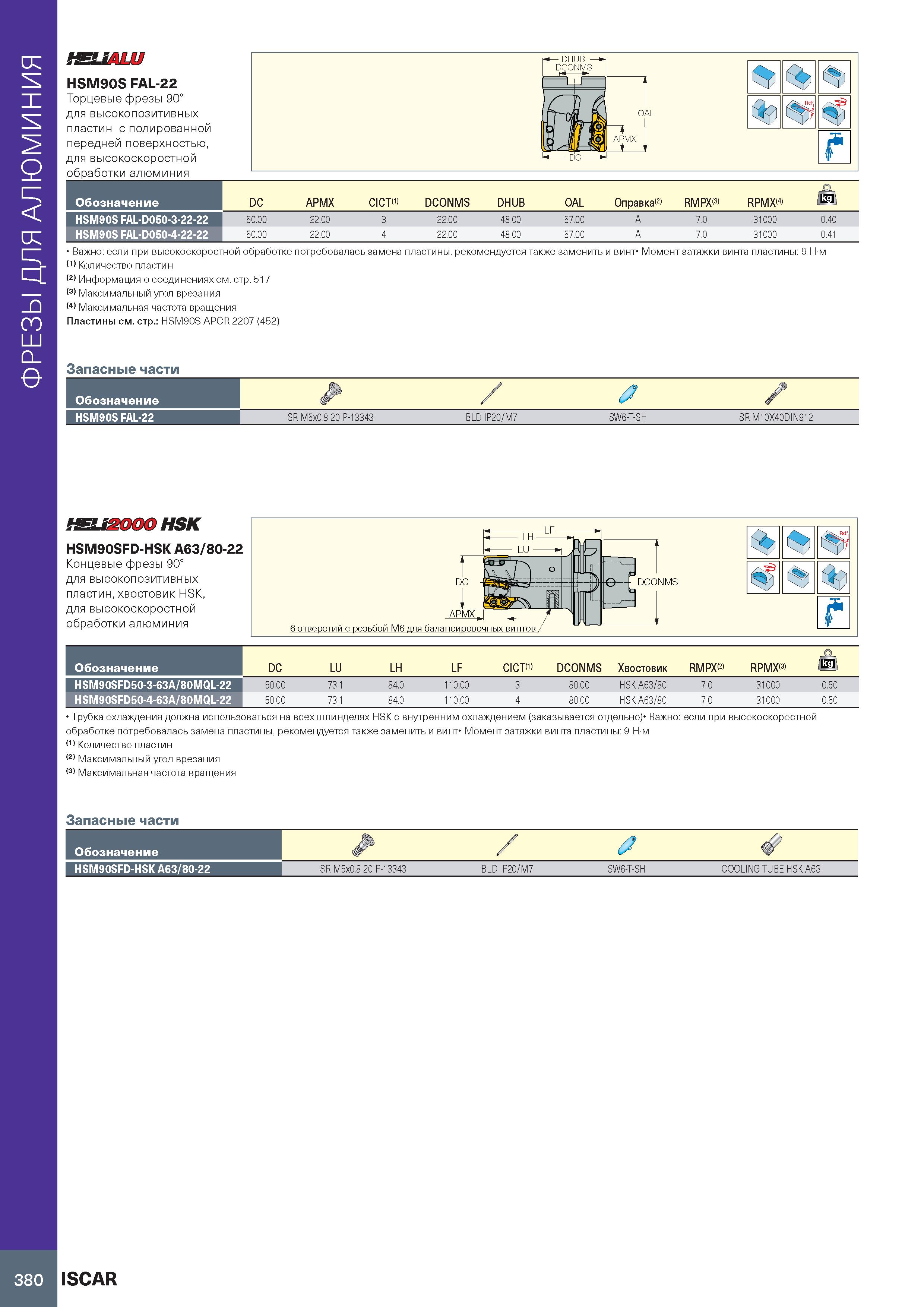

ФРЕЗЫ ДЛЯ АЛЮМИНИЯ SALU HSM90S FAL-22 Торцевые фрезы 90° для высокопозитивных пластин с полированной передней поверхностью, для высокоскоростной обработки алюминия Обозначение DC APMX CICT(1) DCONMS DHUB OAL Оправка(2) RMPX(3) RPMX(4) Й i HSM90S FAL-D050-3-22-22 50.00 22.00 3 22.00 48.00 57.00 A 7.0 31000 0.40 HSM90S FAL-D050-4-22-22 50.00 22.00 4 22.00 48.00 57.00 A 7.0 31000 0.41 Важно: если при высокоскоростной обработке потребовалась замена пластины, рекомендуется также заменить и винт Момент затяжки винта пластины: 9 ньютон на метр Количество пластин Информация о соединениях см. стр. 517 (3) Максимальный угол врезания (4) Максимальная частота вращения Пластины см. стр.: HSM90S APCR 2207 (452) Запасные части Обозначение / / HSM90S FAL-22 SR M5x0.8 20IP-13343 BLD IP20/M7 SW6-T-SH SR M10X40DIN912 HEU2000HSK HSM90SFD-HSK A63/80-22 Концевые фрезы 90° для высокопозитивных пластин, хвостовик HSK, для высокоскоростной обработки алюминия 6 отверстий с резьбой M6 для балансировочных винтов DCONMS Обозначение DC LU LH LF CICT(1) DCONMS Хвостовик RMPX(2) RPMX(3) jkgl HSM90SFD50-3-63A/80MQL-22 50.00 73.1 84.0 110.00 3 80.00 HSK A63/80 7.0 31000 0.50 HSM90SFD50-4-63A/80MQL-22 50.00 73.1 84.0 110.00 4 80.00 HSK A63/80 7.0 31000 0.50 Трубка охлаждения должна использоваться на всех шпинделях HSK с внутренним охлаждением (заказывается отдельно) Важно: если при высокоскоростной обработке потребовалась замена пластины, рекомендуется также заменить и винт Момент затяжки винта пластины: 9 ньютон на метр (1) Количество пластин Максимальный угол врезания Максимальная частота вращения Запасные части / a SR M5x0.8 20IP-13343 BLD IP20/M7 SW6-T-SH COOLING TUBE HSK A63 Обозначение HSM90SFD-HSK A63/80-22 380 ISCAR
