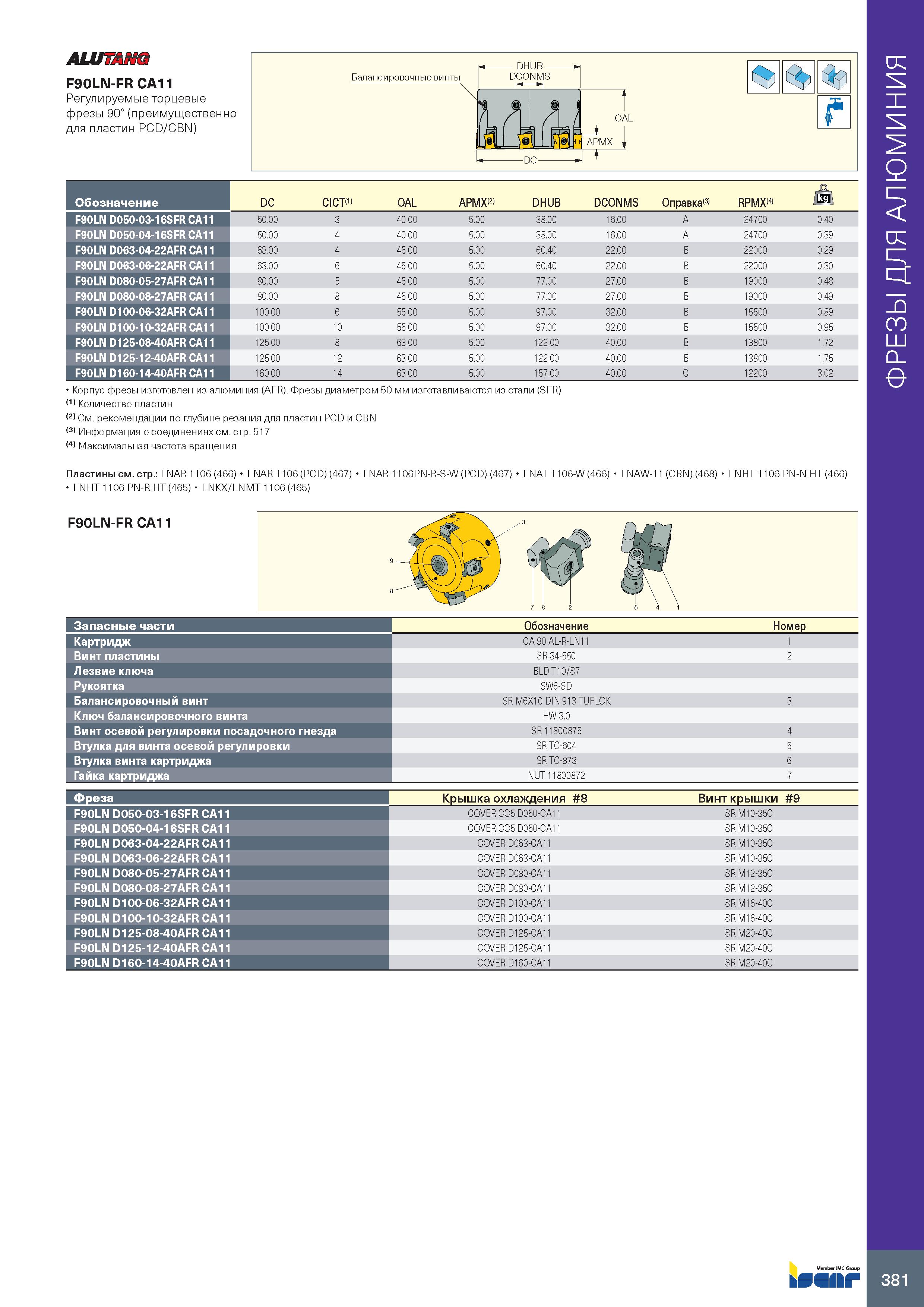

ALUTANG F90LN-FR CA11 Регулируемые торцевые фрезы 90° (преимущественно для пластин PCD/CBN) Обозначение DC CICT(1) OAL APMX(2) DHUB DCONMS Оправка(3) RPMX(4) ikii F90LN D050-03-16SFR CA11 50.00 3 40.00 5.00 38.00 16.00 A 24700 0.40 F90LN D050-04-16SFR CA11 50.00 4 40.00 5.00 38.00 16.00 A 24700 0.39 F90LN D063-04-22AFR CA11 63.00 4 45.00 5.00 60.40 22.00 B 22000 0.29 F90LN D063-06-22AFR CA11 63.00 6 45.00 5.00 60.40 22.00 B 22000 0.30 F90LN D080-05-27AFR CA11 80.00 5 45.00 5.00 77.00 27.00 B 19000 0.48 F90LN D080-08-27AFR CA11 80.00 8 45.00 5.00 77.00 27.00 B 19000 0.49 F90LN D100-06-32AFR CA11 100.00 6 55.00 5.00 97.00 32.00 B 15500 0.89 F90LN D100-10-32AFR CA11 100.00 10 55.00 5.00 97.00 32.00 B 15500 0.95 F90LN D125-08-40AFR CA11 125.00 8 63.00 5.00 122.00 40.00 B 13800 1.72 F90LN D125-12-40AFR CA11 125.00 12 63.00 5.00 122.00 40.00 B 13800 1.75 F90LN D160-14-40AFR CA11 160.00 14 63.00 5.00 157.00 40.00 C 12200 3.02 Корпус фрезы изготовлен из алюминия (AFR). Фрезы диаметром 50 мм изготавливаются из стали (SFR) (1) Количество пластин См. рекомендации по глубине резания для пластин PCD и CBN (3) Информация о соединениях см. стр. 517 (4) Максимальная частота вращения Пластины см. стр.: LNAR 1106 (466) LNAR 1106 (PCD) (467) LNAR 1106PN-R-S-W (PCD) (467) LNAT 1106-W (466) LNAW-11 (CBN) (468) LNHT 1106 PN-N HT (466) LNHT 1106 PN-R HT (465) LNKX/LNMT 1106 (465) F90LN-FR CA11 Запасные части Обозначение Номер Картридж CA 90 AL-R-LN11 1 Винт пластины SR 34-550 2 Лезвие ключа BLD T10/S7 Рукоятка SW6-SD Балансировочный винт SR M6X10 DIN 913 TUFLOK 3 Ключ балансировочного винта HW 3.0 Винт осевой регулировки посадочного гнезда SR11800875 4 Втулка для винта осевой регулировки SR TC-604 5 Втулка винта картриджа SR TC-873 6 Гайка картриджа NUT 11800872 7 Фреза Крышка охлаждения 8 Винт крышки 9 F90LN D050-03-16SFR CA11 COVER CC5 D050-CA11 SR M10-35C F90LN D050-04-16SFR CA11 COVER CC5 D050-CA11 SR M10-35C F90LN D063-04-22AFR CA11 COVER D063-CA11 SR M10-35C F90LN D063-06-22AFR CA11 COVER D063-CA11 SR M10-35C F90LN D080-05-27AFR CA11 COVER D080-CA11 SR M12-35C F90LN D080-08-27AFR CA11 COVER D080-CA11 SR M12-35C F90LN D100-06-32AFR CA11 COVER D100-CA11 SR M16-40C F90LN D100-10-32AFR CA11 COVER D100-CA11 SR M16-40C F90LN D125-08-40AFR CA11 COVER D125-CA11 SR M20-40C F90LN D125-12-40AFR CA11 COVER D125-CA11 SR M20-40C F90LN D160-14-40AFR CA11 COVER D160-CA11 SR M20-40C 381 ФРЕЗЫ ДЛЯ АЛЮМИНИЯ
