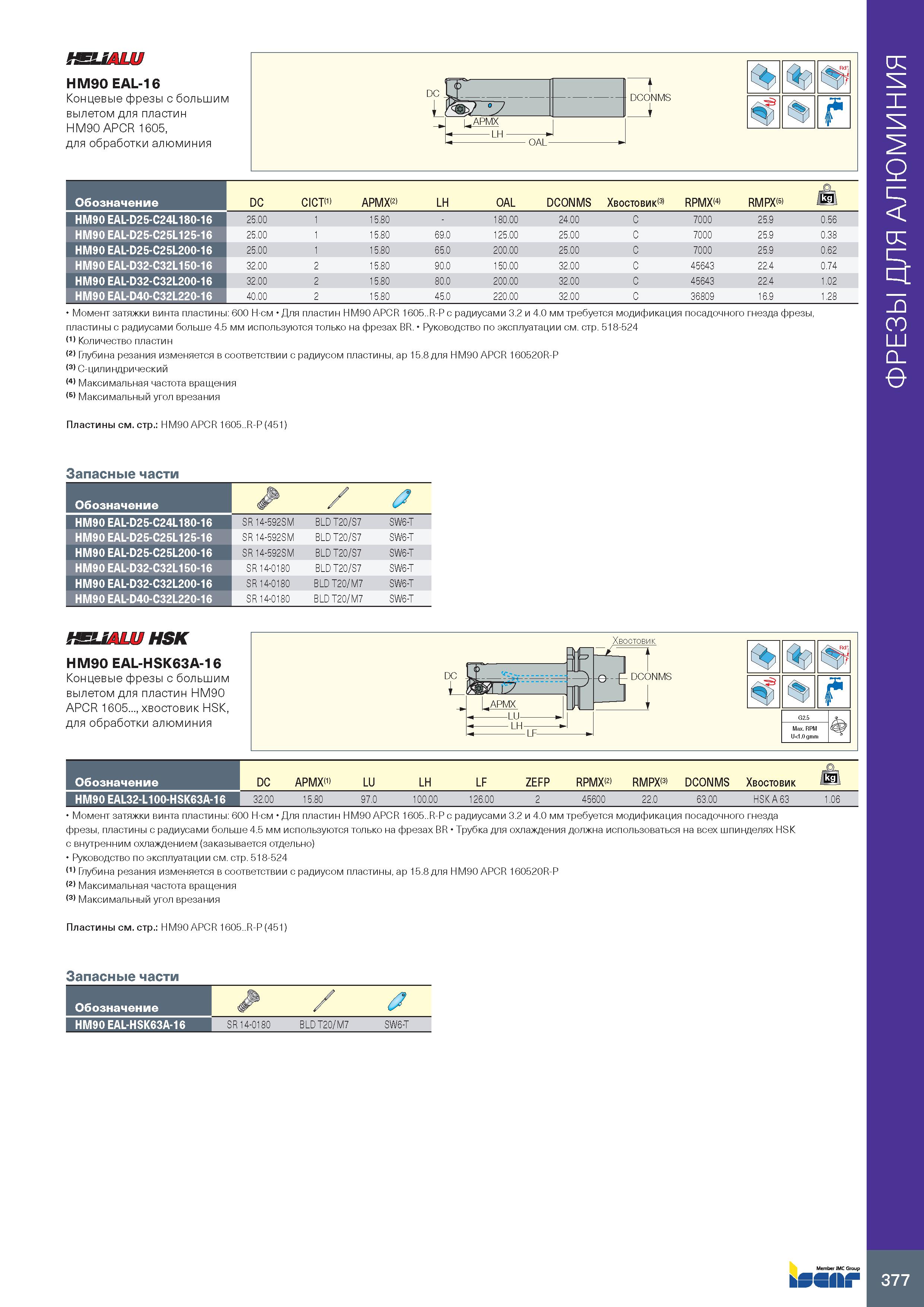

SSUALU HM90 EAL-16 Концевые фрезы с большим вылетом для пластин HM90 APCR 1605, для обработки алюминия Обозначение DC CICT(1) APMX(2) LH OAL DCONMS Хвостовик(3) RPMX(4) RMPX(5) lkii HM90 EAL-D25-C24L180-16 25.00 1 15.80 180.00 24.00 C 7000 25.9 0.56 HM90 EAL-D25-C25L125-16 25.00 1 15.80 69.0 125.00 25.00 C 7000 25.9 0.38 HM90 EAL-D25-C25L200-16 25.00 1 15.80 65.0 200.00 25.00 C 7000 25.9 0.62 HM90 EAL-D32-C32L150-16 32.00 2 15.80 90.0 150.00 32.00 C 45643 22.4 0.74 HM90 EAL-D32-C32L200-16 32.00 2 15.80 80.0 200.00 32.00 C 45643 22.4 1.02 HM90 EAL-D40-C32L220-16 40.00 2 15.80 45.0 220.00 32.00 C 36809 16.9 1.28 Момент затяжки винта пластины: 600 ньютон на метр Для пластин HM90 APCR 1605..R-P с радиусами 3.2 и 4.0 мм требуется модификация посадочного гнезда фрезы, пластины с радиусами больше 4.5 мм используются только на фрезах BR. Руководство по эксплуатации см. стр. 518-524 (1) Количество пластин Глубина резания изменяется в соответствии с радиусом пластины, ap 15.8 для HM90 APCR 160520R-P (3) C-цилиндрический (4) Максимальная частота вращения (5) Максимальный угол врезания Пластины см. стр.: HM90 APCR 1605..R-P (451) Запасные части Обозначение / HM90 EAL-D25-C24L180-16 SR 14-592SM BLD T20/S7 SW6-T HM90 EAL-D25-C25L125-16 SR 14-592SM BLD T20/S7 SW6-T HM90 EAL-D25-C25L200-16 SR 14-592SM BLD T20/S7 SW6-T HM90 EAL-D32-C32L150-16 SR 14-0180 BLD T20/S7 SW6-T HM90 EAL-D32-C32L200-16 SR 14-0180 BLD T20/M7 SW6-T HM90 EAL-D40-C32L220-16 SR 14-0180 BLD T20/M7 SW6-T iSUALUHSK HM90 EAL-HSK63A-16 Концевые фрезы с большим вылетом для пластин HM90 APCR 1605..., хвостовик HSK, для обработки алюминия t G2.5 Max. RPM U 1.0 gmm Обозначение HM90 EAL32-L100-HSK63A-16 DC APMX(1) LU LH LF ZEFP RPMX(2) RMPX(3) DCONMS Хвостовик 32.0 15.8' 97.0 10 126.0 2 45600 22.0 63.00 HSK A 63 1.06 Момент затяжки винта пластины: 600 ньютон на метр Для пластин HM90 APCR 1605..R-P с радиусами 3.2 и 4.0 мм требуется модификация посадочного гнезда фрезы, пластины с радиусами больше 4.5 мм используются только на фрезах BR Трубка для охлаждения должна использоваться на всех шпинделях HSK с внутренним охлаждением (заказывается отдельно) Руководство по эксплуатации см. стр. 518-524 (1) Глубина резания изменяется в соответствии с радиусом пластины, ap 15.8 для HM90 APCR 160520R-P (2) Максимальная частота вращения (3) Максимальный угол врезания Пластины см. стр.: HM90 APCR 1605..R-P (451) Запасные части Обозначение HM90 EAL-HSK63A-16 а SR 14-018 BLD T20/M7 SW6-T 377 ФРЕЗЫ ДЛЯ АЛЮМИНИЯ
