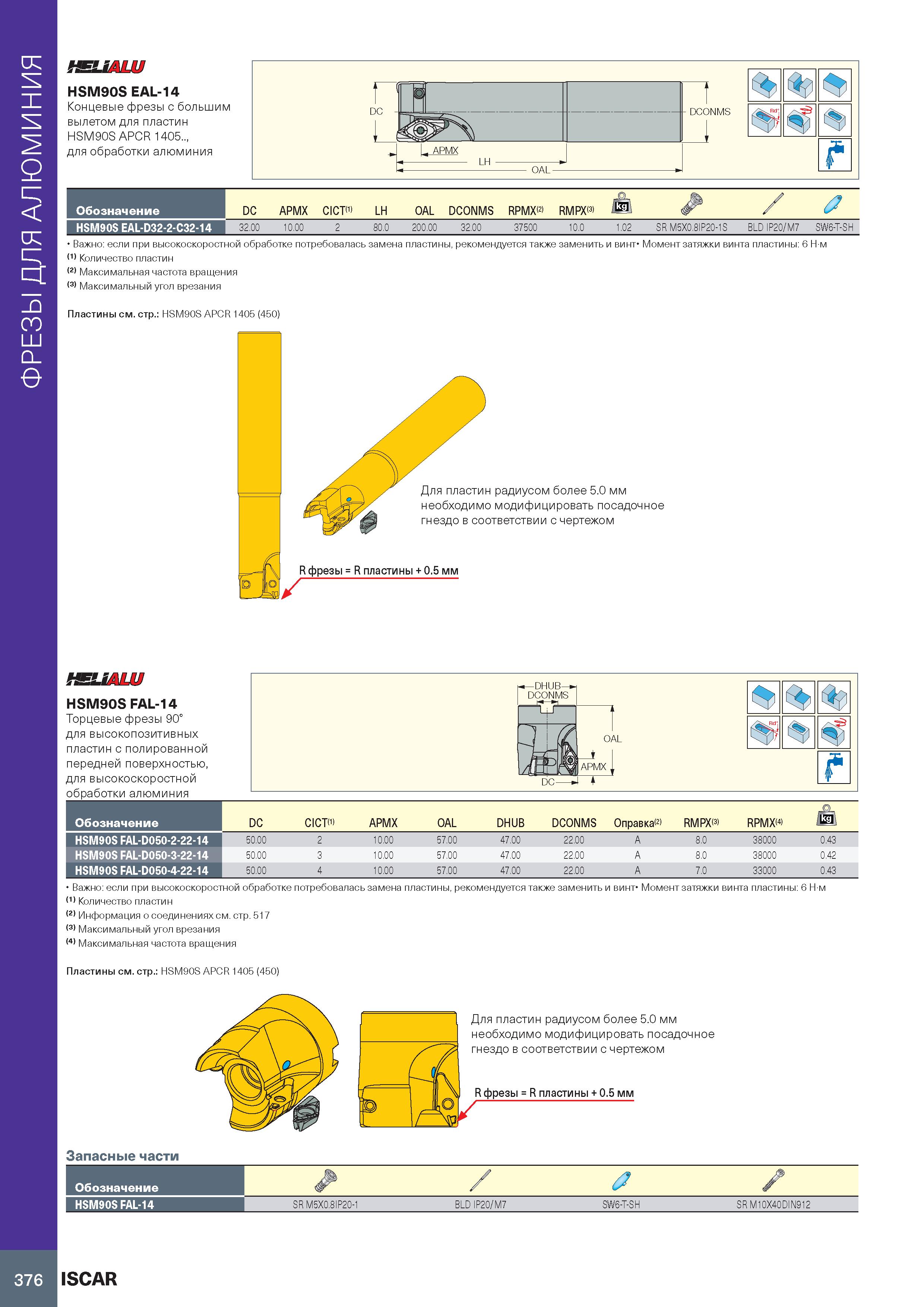

ФРЕЗЫ ДЛЯ АЛЮМИНИЯ шилш HSM90S EAL-14 Концевые фрезы с большим вылетом для пластин HSM90S APCR 1405.., для обработки алюминия Обозначение DC APMX CICT 1) LH OAL DCONMS RPMX(2) RMPX(3) Jkg /' HSM90S EAL-D32-2-C32-14 32.00 10.00 2 80.0 200.00 32.00 37500 10.0 1.02 SR M5X0.8IP20-1S BLD IP20/M7 SW6-T-SH Важно: если при высокоскоростной обработке потребовалась замена пластины, рекомендуется также заменить и винт Момент затяжки винта пластины: 6 ньютон на метр (1) Количество пластин Максимальная частота вращения (3) Максимальный угол врезания Пластины см. стр.: HSM90S APCR 1405 (450) SAШ HSM90S FAL-14 Торцевые фрезы 90° для высокопозитивных пластин с полированной передней поверхностью, для высокоскоростной обработки алюминия Обозначение DC CICTC) APMX OAL DHUB DCONMS Оправка(2) RMPX(3) RPMX(4) Й1 HSM90S FAL-D050-2-22-14 50.00 2 10.00 57.00 47.00 22.00 A 8.0 38000 0.43 HSM90S FAL-D050-3-22-14 50.00 3 10.00 57.00 47.00 22.00 A 8.0 38000 0.42 HSM90S FAL-D050-4-22-14 50.00 4 10.00 57.00 47.00 22.00 A 7.0 33000 0.43 Важно: если при высокоскоростной обработке потребовалась замена пластины, рекомендуется также заменить и винт Момент затяжки винта пластины: 6 ньютон на метр (1) Количество пластин Информация о соединениях см. стр. 517 (3) Максимальный угол врезания (4) Максимальная частота вращения Пластины см. стр.: HSM90S APCR 1405 (450) to js> Для пластин радиусом более 5.0 мм необходимо модифицировать посадочное гнездо в соответствии с чертежом R фрезы = R пластины + 0.5 мм Запасные части Обозначение & /' HSM90S FAL-14 SR M5X0.8IP20-1 BLD IP20/M7 SW6-T-SH SR M10X40DIN912 376 ISCAR
