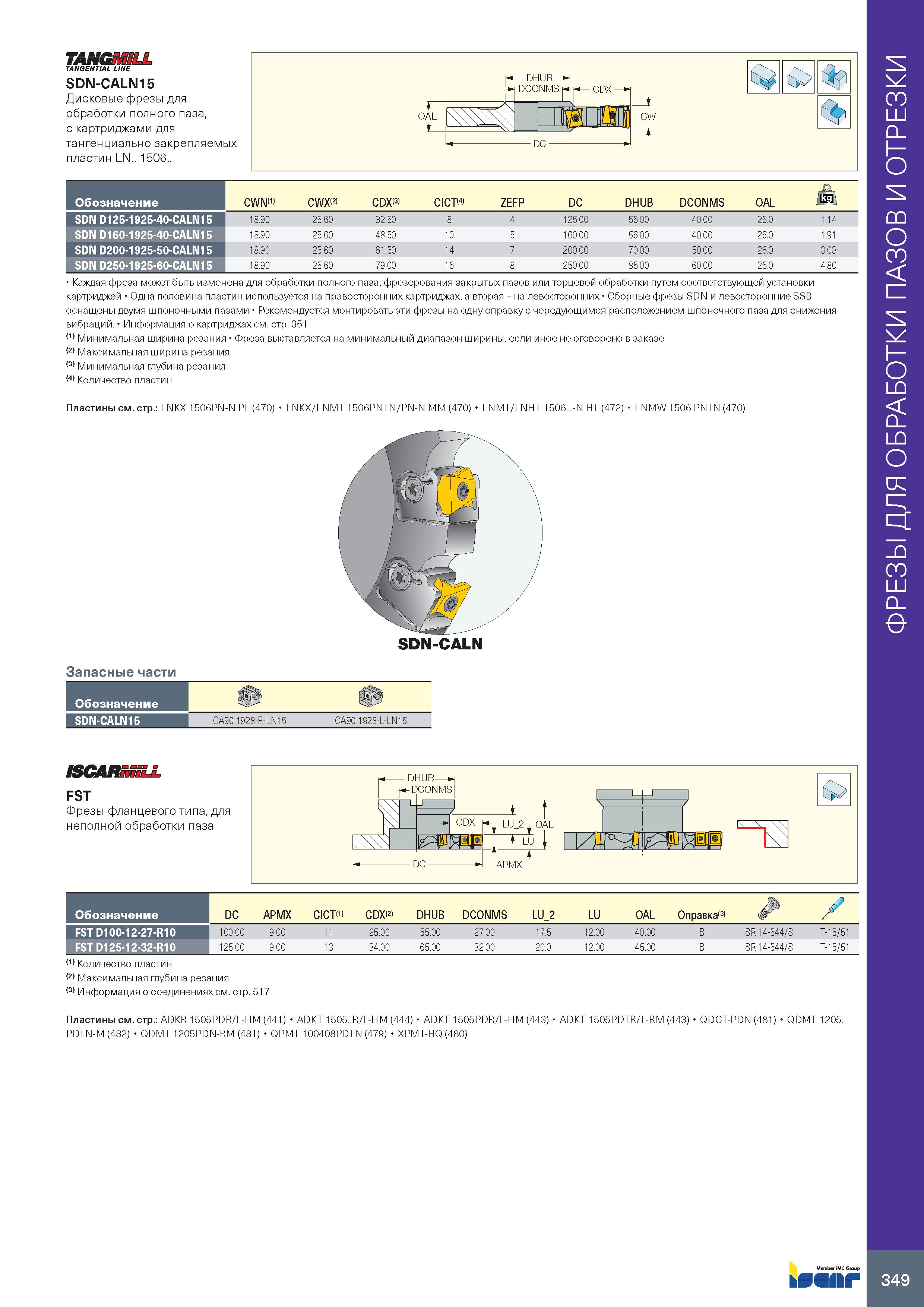

TANGENTIAL LINE SDN-CALN15 Дисковые фрезы для обработки полного паза, с картриджами для тангенциально закрепляемых пластин LN.. 1506.. 1 — DHUB— DCONMS — CDX — ф 4 ffi j CW С L-DC- Обозначение CWN(1) CWX(2) CDX(3) CICT(4) ZEFP DC DHUB DCONMS OAL Jkg SDN D125-1925-40-CALN15 18.90 25.60 32.50 8 4 125.00 56.00 40.00 26.0 1.14 SDN D160-1925-40-CALN15 18.90 25.60 48.50 10 5 160.00 56.00 40.00 26.0 1.91 SDN D200-1925-50-CALN15 18.90 25.60 61.50 14 7 200.00 70.00 50.00 26.0 3.03 SDN D250-1925-60-CALN15 18.90 25.60 79.00 16 8 250.00 85.00 60.00 26.0 4.80 Каждая фреза может быть изменена для обработки полного паза, фрезерования закрытых пазов или торцевой обработки путем соответствующей установки картриджей Одна половина пластин используется на правосторонних картриджах, а вторая - на левосторонних Сборные фрезы SDN и левосторонние SSB оснащены двумя шпоночными пазами Рекомендуется монтировать эти фрезы на одну оправку с чередующимся расположением шпоночного паза для снижения вибраций. Информация о картриджах см. стр. 351 (1) Минимальная ширина резания Фреза выставляется на минимальный диапазон ширины, если иное не оговорено в заказе (2) Максимальная ширина резания (3) Минимальная глубина резания (4) Количество пластин Пластины см. стр.: LNKX 1506PN-N PL(470) LNKX/LNMT 1506PNTN/PN-N MM (470) LNMT/LNHT 1506...-N HT (472) LNMW 1506 PNTN (470) SDN-CALN Запасные части Обозначение i ИЛ1 SDN-CALN15 CA90 1928-R-LN15 CA90 1928-L-LN15 ISCARniiLL FST Фрезы фланцевого типа, для неполной обработки паза Обозначение DC APMX CICTM CDX DHUB DCONMS LU 2 LU OAL Оправка(3) У FST D100-12-27-R10 100.00 9.00 11 25.00 55.00 27.00 17.5 12.00 40.00 B SR 14-544/S T-15/51 FST D125-12-32-R10 125.00 9.00 13 34.00 65.00 32.00 20.0 12.00 45.00 B SR 14-544/S T-15/51 (1) Количество пластин Максимальная глубина резания (3) Информация о соединениях см. стр. 517 Пластины см. стр.: ADKR 1505PDR/L-HM (441) ADKT 1505..R/L-HM (444) ADKT 1505PDR/L-HM (443) ADKT 1505PDTR/L-RM (443) QDCT-PDN (481) QDMT 1205.. PDTN-M (482) QDMT 1205PDN-RM (481) QPMT 100408PDTN (479) XPMT-HQ (480) bSSflkf 349 ФРЕЗЫ ДЛЯ ОБРАБОТКИ ПАЗОВ И ОТРЕЗКИ
