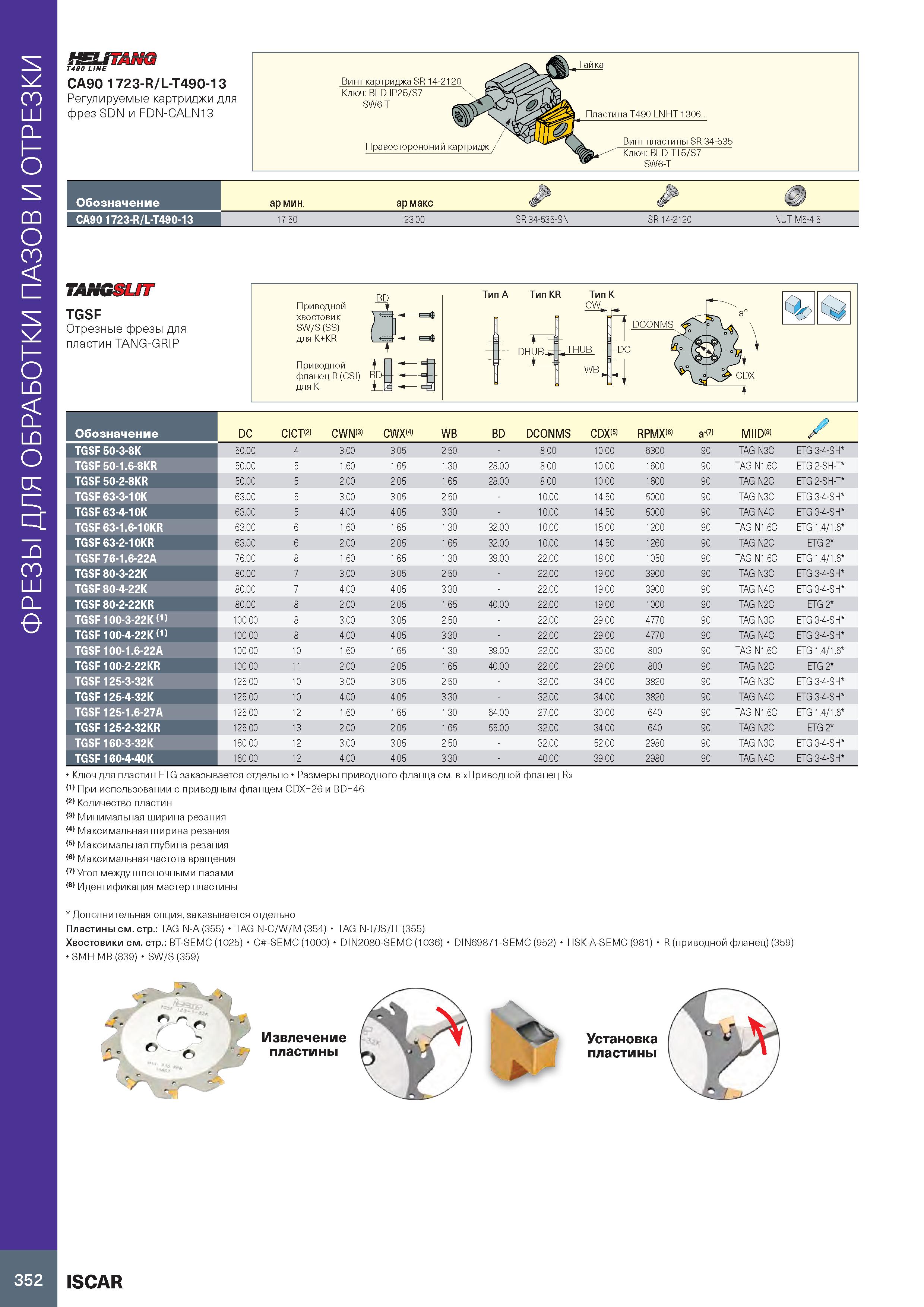

ФРЕЗЫ ДЛЯ ОБРАБОТКИ ПАЗОВ И ОТРЕЗКИ HEU7AHQ Т490 LINE CA90 1723-R/L-T490-13 Регулируемые картриджи для фрез SDN и FDN-CALN13 Обозначение CA90 1723-R/L-T490-13 ap мин. ap макс Ф 17.50 23.00 SR 34-535-SN SR 14-2120 NUT M5-4.5 TANGSUT TGSF Отрезные фрезы для пластин TANG-GRIP Обозначение DC CICT(2) CWN(3) CWX 4) WB BD DCONMS CDX(5) RPMX 6) a°(7) M IID(8) / TGSF 50-3-8K 50 00 4 3.00 3.05 2.50 8.00 10.00 6300 90 TAG N3C ETG 3-4-SH TGSF 50-1.6-8KR 50 00 5 1.60 1.65 1.30 28.00 8.00 10.00 1600 90 TAG N1.6C ETG 2-SH-T TGSF 50-2-8KR 50 00 5 2.00 2.05 1.65 28.00 8.00 10.00 1600 90 TAG N2C ETG 2-SH-T TGSF 63-3-10K 63 00 5 3.00 3.05 2.50 10.00 14.50 5000 90 TAG N3C ETG 3-4-SH TGSF 63-4-10K 63 00 5 4.00 4.05 3.30 10.00 14.50 5000 90 TAG N4C ETG 3-4-SH TGSF 63-1.6-10KR 63 00 6 1.60 1.65 1.30 32.00 10.00 15.00 1200 90 TAG N1.6C ETG 1.4/1.6 TGSF 63-2-10KR 63 00 6 2.00 2.05 1.65 32.00 10.00 14.50 1260 90 TAG N2C ETG 2 TGSF 76-1.6-22A 76 00 8 1.60 1.65 1.30 39.00 22.00 18.00 1050 90 TAG N1.6C ETG 1.4/1.6 TGSF 80-3-22K 80 00 7 3.00 3.05 2.50 22.00 19.00 3900 90 TAG N3C ETG 3-4-SH TGSF 80-422K 80 00 7 4.00 4.05 3.30 22.00 19.00 3900 90 TAG N4C ETG 3-4-SH TGSF 80-2-22KR 80 00 8 2.00 2.05 1.65 40.00 22.00 19.00 1000 90 TAG N2C ETG 2 TGSF 100-3-22K (1) 100.00 8 3.00 3.05 2.50 22.00 29.00 4770 90 TAG N3C ETG 3-4-SH TGSF 100-4-22K (1) 100.00 8 4.00 4.05 3.30 22.00 29.00 4770 90 TAG N4C ETG 3-4-SH TGSF 100-1.6-22A 100.00 10 1.60 1.65 1.30 39.00 22.00 30.00 800 90 TAG N1.6C ETG 1.4/1.6 TGSF 100-2-22KR 100.00 11 2.00 2.05 1.65 40.00 22.00 29.00 800 90 TAG N2C ETG 2 TGSF 125-3-32K 125.00 10 3.00 3.05 2.50 32.00 34.00 3820 90 TAG N3C ETG 3-4-SH TGSF 125-4-32K 125.00 10 4.00 4.05 3.30 32.00 34.00 3820 90 TAG N4C ETG 3-4-SH TGSF 125-1.6-27A 125.00 12 1.60 1.65 1.30 64.00 27.00 30.00 640 90 TAG N1.6C ETG 1.4/1.6 TGSF 125-2-32KR 125.00 13 2.00 2.05 1.65 55.00 32.00 34.00 640 90 TAG N2C ETG 2 TGSF 160-3-32K 160.00 12 3.00 3.05 2.50 32.00 52.00 2980 90 TAG N3C ETG 3-4-SH TGSF 160-4-40K 160.00 12 4.00 4.05 3.30 40.00 39.00 2980 90 TAG N4C ETG 3-4-SH Ключ для пластин ETG заказывается отдельно Размеры приводного фланца см. в Приводной фланец R (1) При использовании с приводным фланцем CDX=26 и BD=46 (2) Количество пластин (3) Минимальная ширина резания (4) Максимальная ширина резания (5) Максимальная глубина резания (6) Максимальная частота вращения (7) Угол между шпоночными пазами (8) Идентификация мастер пластины Дополнительная опция, заказывается отдельно Пластины см. стр.: TAG N-A (355) TAG N-C/W/M (354) TAG N-J/JS/JT (355) Хвостовики см. стр.: BT-SEMC (1025) C -SEMC (1000) DIN2080-SEMC (1036) DIN69871-SEMC (952) HSK A-SEMC (981) R (приводной фланец) (359) SMH MB (839) SW/S (359) 352 ISCAR
