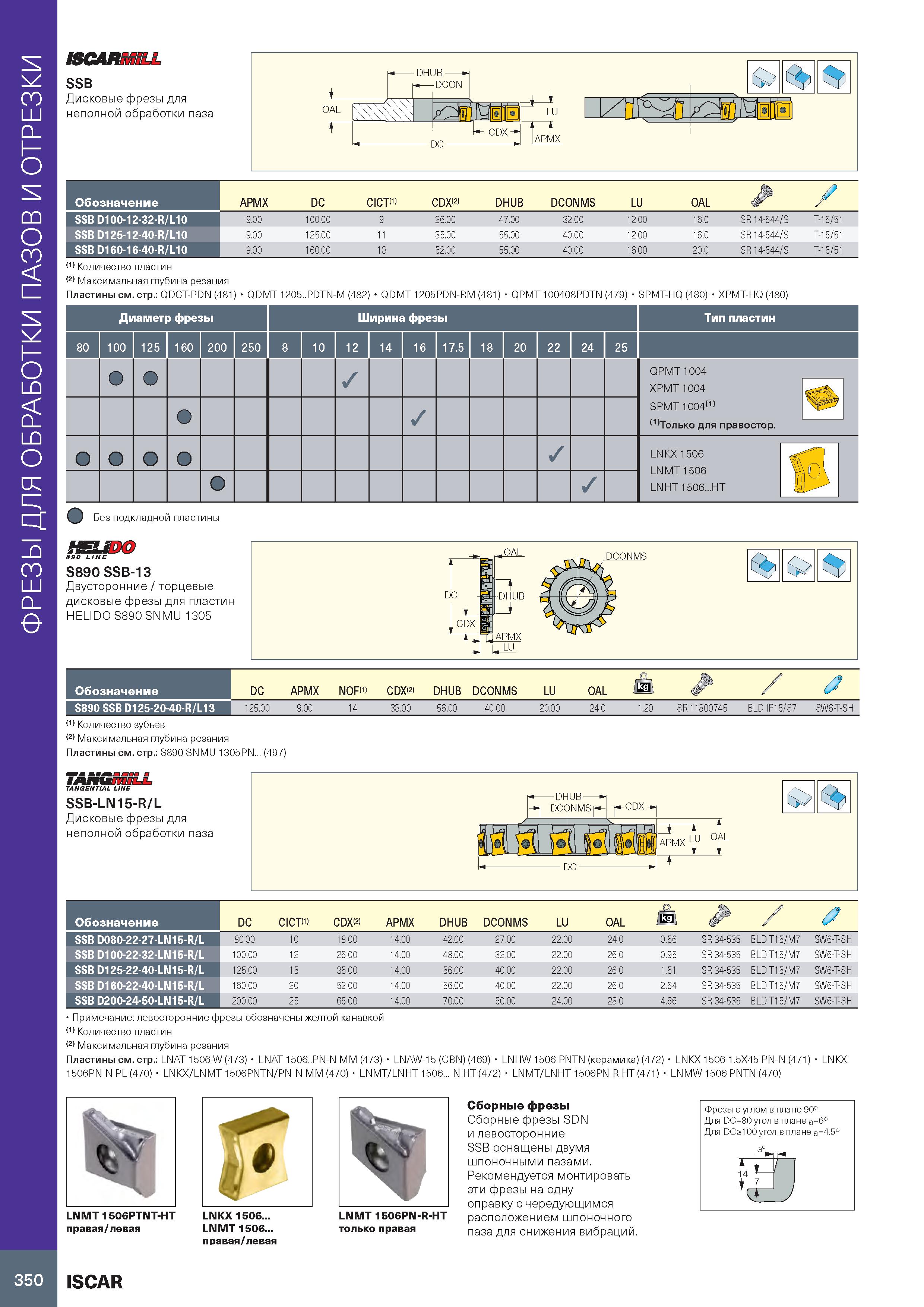

ФРЕЗЫ ДЛЯ ОБРАБОТКИ ПАЗОВ И ОТРЕЗКИ ISCARMSLL SSB Дисковые фрезы для неполной обработки паза -DHUB- р-DCON ф ф ti1 OAL i0iaJ lu xn ШИ г . DC kCD> PMX Обозначение SSB D100-12-32-R/L10 SSB D125-12-40-R/L10 SSB D160-16-40-R/L10 APMX DC CICT(1) CDX(2) DHUB DCONMS LU OAL / 9.00 100.00 9 26.00 47.00 32.00 12.00 16.0 SR 14-544/S T-15/51 9.00 125.00 11 35.00 55.00 40.00 12.00 16.0 SR 14-544/S T-15/51 9.00 160.00 13 52.00 55.00 40.00 16.00 20.0 SR 14-544/S T-15/51 (1) Количество пластин Максимальная глубина резания Пластины см. стр.: QDCT-PDN (481) QDMT 1205..PDTN-M (482) QDMT 1205PDN-RM (481) QPMT 100408PDTN (479) SPMT-HQ (480) XPMT-HQ (480) Диаметр фрезы Ширина фрезы 80 100 125 160 200 250 8 10 12 14 16 17.5 18 20 22 24 25 I / / / / Тип пластин QPMT 1004 XPMT 1004 SPMT 1004(1) (1)Только для правостор. LNKX 1506 LNMT 1506 LNHT 1506...HT Без подкладной пластины HEUDO 890 LINE S890 SSB-13 Двусторонние / торцевые дисковые фрезы для пластин HELIDO S890 SNMU 1305 Обозначение DC APMX NOF(') CDXM DHUB DCONMS LU OAL jkg / 2 S890 SSB D125-20-40-R/L13 125.00 9.00 14 33.00 56.00 40.00 20.00 24.0 1.20 SR 11800745 BLD IP15/S7 SW6-T-SH (1) Количество зубьев (2) Максимальная глубина резания Пластины см. стр.: S890 SNMU 1305PN... (497) SSB-LN15-R/L Дисковые фрезы для неполной обработки паза Обозначение DC CICT'1) CDX'2) APMX DHUB DCONMS LU OAL / a SSB D080-22-27-LN15-R/L 80.00 10 18.00 14.00 42.00 27.00 22.00 24.0 0.56 SR 34-535 BLD T15/M7 SW6-T-SH SSB D100-22-32-LN15-R/L 100.00 12 26.00 14.00 48.00 32.00 22.00 26.0 0.95 SR 34-535 BLD T15/M7 SW6-T-SH SSB D125-22-40-LN15-R/L 125.00 15 35.00 14.00 56.00 40.00 22.00 26.0 1.51 SR 34-535 BLD T15/M7 SW6-T-SH SSB D160-22-40-LN15-R/L 160.00 20 52.00 14.00 56.00 40.00 22.00 26.0 2.64 SR 34-535 BLD T15/M7 SW6-T-SH SSB D200-24-50-LN15-R/L 200.00 25 65.00 14.00 70.00 50.00 24.00 28.0 4.66 SR 34-535 BLD T15/M7 SW6-T-SH Примечание: левосторонние фрезы обозначены желтой канавкой (1) Количество пластин Максимальная глубина резания Пластины см. стр.: LNAT 1506-W (473) LNAT 1506..PN-N MM (473) LNAW-15 (CBN) (469) LNHW 1506 PNTN (керамика) (472) LNKX 1506 1.5X45 PN-N (471) LNKX 1506PN-N PL (470) LNKX/LNMT 1506PNTN/PN-N MM (470) LNMT/LNHT 1506...-N HT (472) LNMT/LNHT 1506PN-R HT (471) LNMW 1506 PNTN (470) LNMT 1506PTNT-HT LNKX 1506... правая/левая LNMT 1506... правая/левая LNMT 1506PN-R-HT только правая Сборные фрезы Сборные фрезы SDN и левосторонние SSB оснащены двумя шпоночными пазами. Рекомендуется монтировать эти фрезы на одну оправку с чередующимся расположением шпоночного паза для снижения вибраций. Фрезы с углом в плане 90° Для DC=80 угол в плане a=6° Для DC>100 угол в плане a=4.5° 350 ISCAR
