351 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.347

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 347 0351 Lab2u

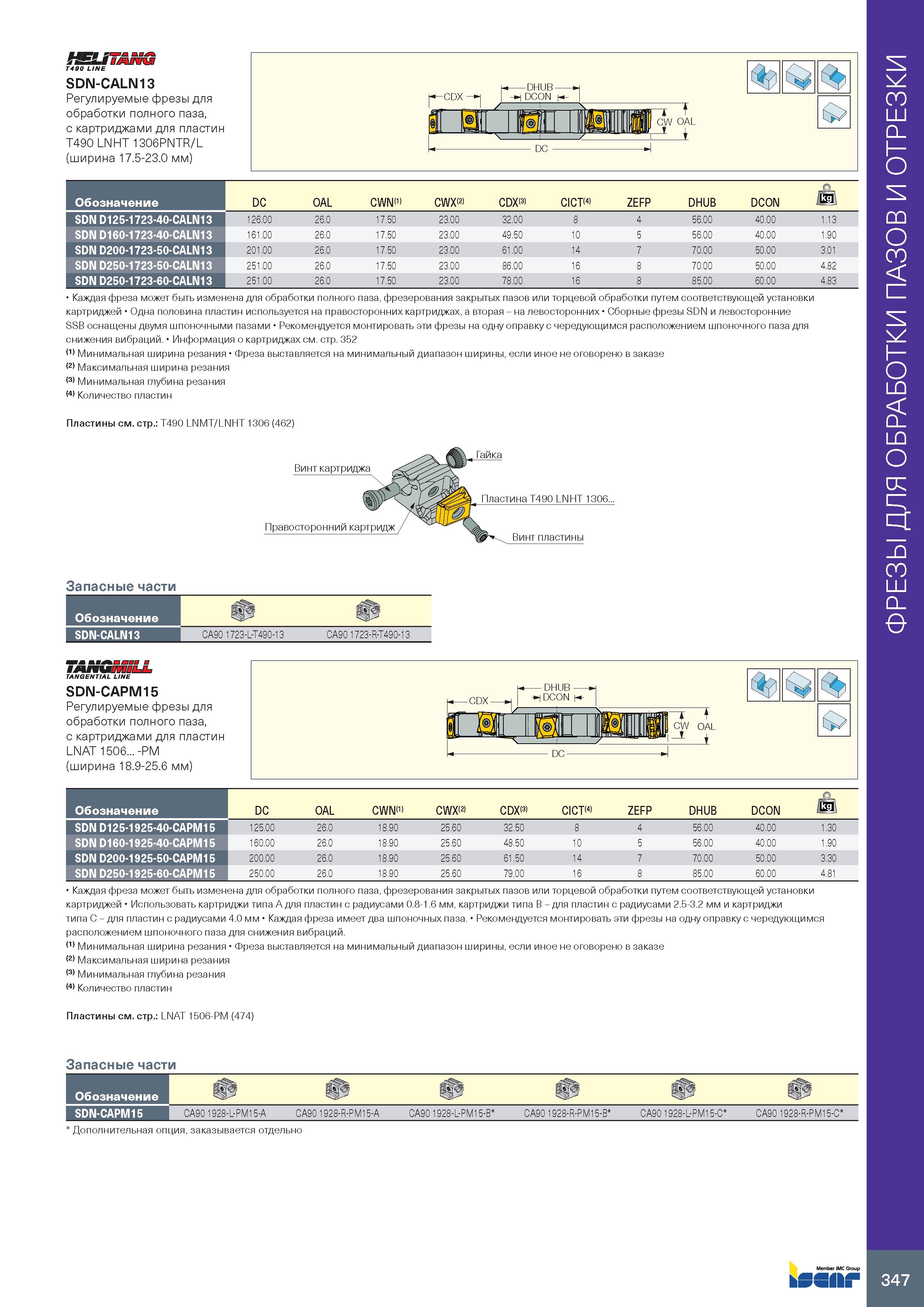

HELiTANG T4B0 LINE SDN-CALN13 Регулируемые фрезы для обработки полного паза, с картриджами для пластин T490 LNHT 1306PNTR/L (ширина 17.5-23.0 мм) CDX I -DHUB DCON С OAL ф Обозначение DC OAL CWN(1) CWX 2) CDX(3) CICT 4) ZEFP DHUB DCON Jkg SDN D125-1723-40-CALN13 126.00 26.0 17.50 23.00 32.00 8 4 56.00 40.00 1.13 SDN D160-1723-40-CALN13 161.00 26.0 17.50 23.00 49.50 10 5 56.00 40.00 1.90 SDN D200-1723-50-CALN13 201.00 26.0 17.50 23.00 61.00 14 7 70.00 50.00 3.01 SDN D250-1723-50-CALN13 251.00 26.0 17.50 23.00 86.00 16 8 70.00 50.00 4.82 SDN D250-1723-60-CALN13 251.00 26.0 17.50 23.00 78.00 16 8 85.00 60.00 4.83 Каждая фреза может быть изменена для обработки полного паза, фрезерования закрытых пазов или торцевой обработки путем соответствующей установки картриджей Одна половина пластин используется на правосторонних картриджах, а вторая - на левосторонних Сборные фрезы SDN и левосторонние SSB оснащены двумя шпоночными пазами Рекомендуется монтировать эти фрезы на одну оправку с чередующимся расположением шпоночного паза для снижения вибраций. Информация о картриджах см. стр. 352 11) Минимальная ширина резания Фреза выставляется на минимальный диапазон ширины, если иное не оговорено в заказе 12) Максимальная ширина резания 13) Минимальная глубина резания 14) Количество пластин Пластины см. стр.: T490 LNMT/LNHT 1306 (462) Запасные части Обозначение SDN-CALN13 CA90 1723-L-T490-13 CA90 1723-R-T490-13 TANGENTIAL LINE SDN-CAPM15 Регулируемые фрезы для обработки полного паза, с картриджами для пластин LNAT 1506... -PM (ширина 18.9-25.6 мм) Обозначение DC OAL CWN(1) CWX 2) CDX(3) CICT 4) ZEFP DHUB DCON Jkg SDN D125-1925-40-CAPM15 125.00 26.0 18.90 25.60 32.50 8 4 56.00 40.00 1.30 SDN D160-1925-40-CAPM15 160.00 26.0 18.90 25.60 48.50 10 5 56.00 40.00 1.90 SDN D200-1925-50-CAPM15 200.00 26.0 18.90 25.60 61.50 14 7 70.00 50.00 3.30 SDN D250-1925-60-CAPM15 250.00 26.0 18.90 25.60 79.00 16 8 85.00 60.00 4.81 Каждая фреза может быть изменена для обработки полного паза, фрезерования закрытых пазов или торцевой обработки путем соответствующей установки картриджей Использовать картриджи типа A для пластин с радиусами 0.8-1.6 мм, картриджи типа B - для пластин с радиусами 2.5-3.2 мм и картриджи типа C - для пластин с радиусами 4.0 мм Каждая фреза имеет два шпоночных паза. Рекомендуется монтировать эти фрезы на одну оправку с чередующимся расположением шпоночного паза для снижения вибраций. 11) Минимальная ширина резания Фреза выставляется на минимальный диапазон ширины, если иное не оговорено в заказе 12) Максимальная ширина резания 13) Минимальная глубина резания 14) Количество пластин Пластины см. стр.: LNAT 1506-PM (474) Запасные части Обозначение SDN-CAPM15 CA90 1928-L-PM15-A CA90 1928-R-PM15-A CA90 1928-L-PM15-B CA90 1928-R-PM15-B CA90 1928-L-PM15-C CA90 1928-R-PM15-C Дополнительная опция, заказывается отдельно bSSflkf DC 347 ФРЕЗЫ ДЛЯ ОБРАБОТКИ ПАЗОВ И ОТРЕЗКИ
