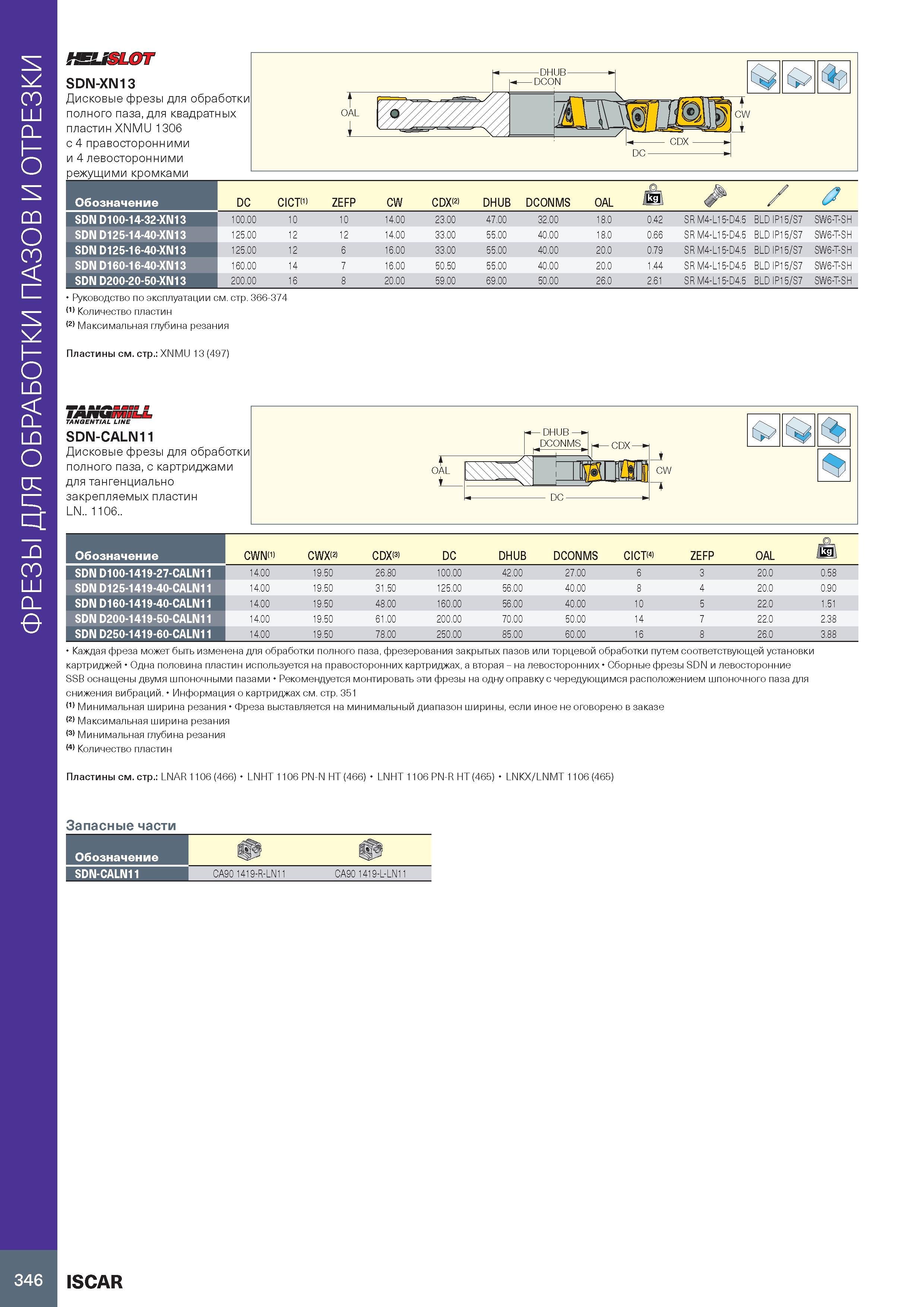

ФРЕЗЫ ДЛЯ ОБРАБОТКИ ПАЗОВ И ОТРЕЗКИ iSLOT SDN-XN13 Дисковые фрезы для обработки полного паза, для квадратных пластин XNMU 1306 с 4 правосторонними и 4 левосторонними режущими кромками т OAL Обозначение DC CICT(1) ZEFP CW CDX(2) DHUB DCONMS OAL jkg /' SDN D100-14-32-XN13 100.00 10 10 14.00 23.00 47.00 32.00 18.0 0.42 SR M4-L15-D4.5 BLD IP15/S7 SW6-T-SH SDN D125-14-40-XN13 125.00 12 12 14.00 33.00 55.00 40.00 18.0 0.66 SR M4-L15-D4.5 BLD IP15/S7 SW6-T-SH SDN D125-16-40-XN13 125.00 12 6 16.00 33.00 55.00 40.00 20.0 0.79 SR M4-L15-D4.5 BLD IP15/S7 SW6-T-SH SDN D160-16-40-XN13 160.00 14 7 16.00 50.50 55.00 40.00 20.0 1.44 SR M4-L15-D4.5 BLD IP15/S7 SW6-T-SH SDN D200-20-50-XN13 200.00 16 8 20.00 59.00 69.00 50.00 26.0 2.61 SR M4-L15-D4.5 BLD IP15/S7 SW6-T-SH Руководство по эксплуатации см. стр. 366-374 (1) Количество пластин Максимальная глубина резания Пластины см. стр.: XNMU 13 (497) SDN-CALN11 Дисковые фрезы для обработки полного паза, с картриджами для тангенциально закрепляемых пластин LN.. 1106.. Обозначение CWNm CWXI2) CDX(3) DC DHUB DCONMS CICTH) ZEFP OAL Й i SDN D100-1419-27-CALN11 14.00 19.50 26.80 100.00 42.00 27.00 6 3 20.0 0.58 SDN D125-1419-40-CALN11 14.00 19.50 31.50 125.00 56.00 40.00 8 4 20.0 0.90 SDN D160-1419-40-CALN11 14.00 19.50 48.00 160.00 56.00 40.00 10 5 22.0 1.51 SDN D200-1419-50-CALN11 14.00 19.50 61.00 200.00 70.00 50.00 14 7 22.0 2.38 SDN D250-1419-60-CALN11 14.00 19.50 78.00 250.00 85.00 60.00 16 8 26.0 3.88 Каждая фреза может быть изменена для обработки полного паза, фрезерования закрытых пазов или торцевой обработки путем соответствующей установки картриджей Одна половина пластин используется на правосторонних картриджах, а вторая - на левосторонних Сборные фрезы SDN и левосторонние SSB оснащены двумя шпоночными пазами Рекомендуется монтировать эти фрезы на одну оправку с чередующимся расположением шпоночного паза для снижения вибраций. Информация о картриджах см. стр. 351 (1) Минимальная ширина резания Фреза выставляется на минимальный диапазон ширины, если иное не оговорено в заказе (2) Максимальная ширина резания (3) Минимальная глубина резания (4) Количество пластин Пластины см. стр.: LNAR 1106 (466) LNHT 1106 PN-N HT (466) LNHT 1106 PN-R HT(465) LNKX/LNMT 1106 (465) Запасные части Обозначение nn ifl SDN-CALN11 CA90 1419-R-LN11 CA90 1419-L-LN11 346 ISCAR
