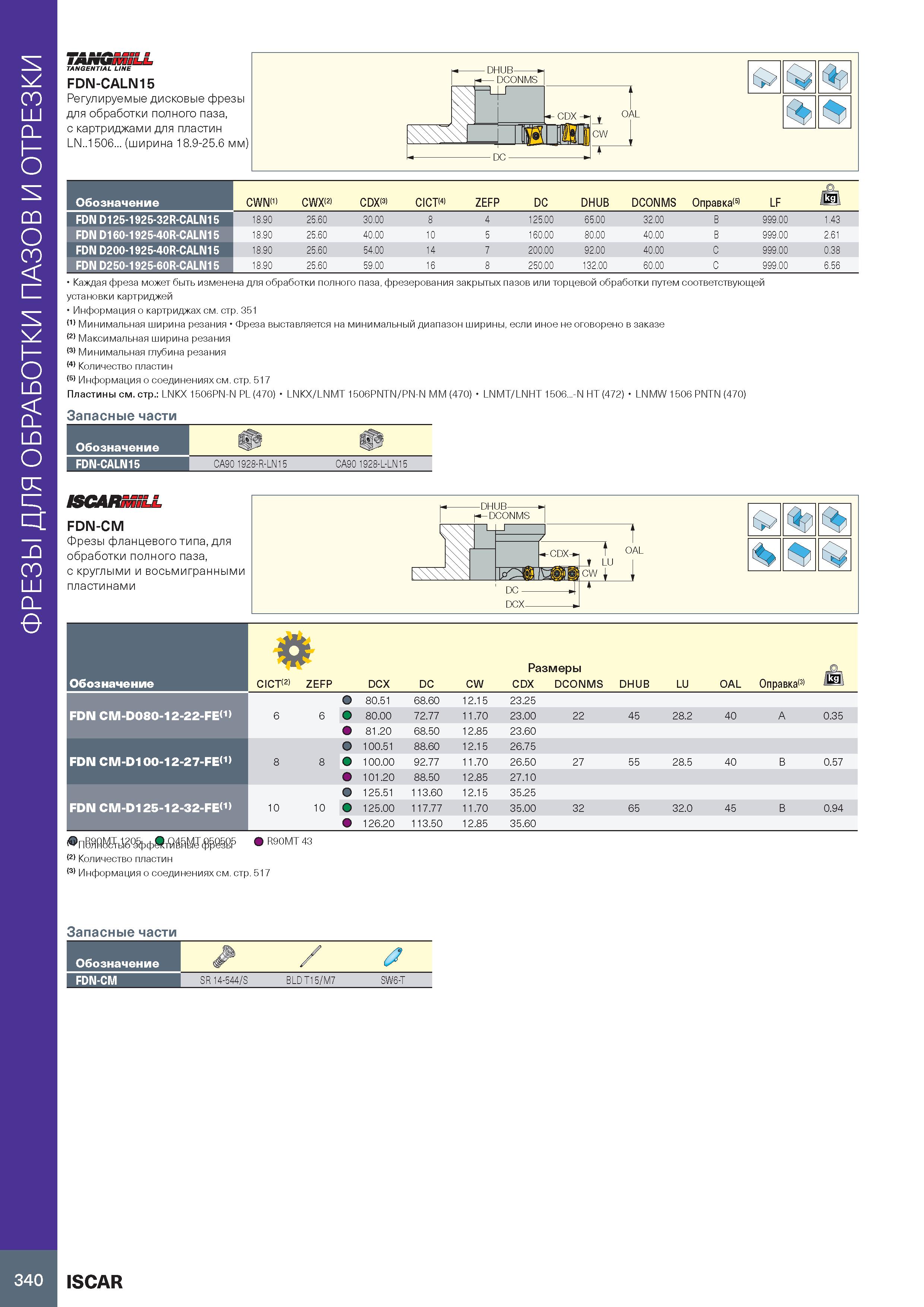

344 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.340

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 340 0344 Lab2u

ФРЕЗЫ ДЛЯ ОБРАБОТКИ ПАЗОВ И ОТРЕЗКИ 340 FDN-CALN15 Регулируемые дисковые фрезы для обработки полного паза, с картриджами для пластин LN..1506... (ширина 18.9-25.6 мм) — DHUB-М Г-— DCONMS У Ф \v “1-Н CDXh 1 OAL Iе I и ш — Обозначение CWN(1) CWX 2) CDX(3) CICT 4) ZEFP DC DHUB DCONMS Оправка(5) LF Jkg FDN D125-1925-32R-CALN15 18.90 25.60 30.00 8 4 125.00 65.00 32.00 B 999.00 1.43 FDN D160-1925-40R-CALN15 18.90 25.60 40.00 10 5 160.00 80.00 40.00 B 999.00 2.61 FDN D200-1925-40R-CALN15 18.90 25.60 54.00 14 7 200.00 92.00 40.00 C 999.00 0.38 FDN D250-1925-60R-CALN15 18.90 25.60 59.00 16 8 250.00 132.00 60.00 C 999.00 6.56 Каждая фреза может быть изменена для обработки полного паза, фрезерования закрытых пазов или торцевой обработки путем соответствующей установки картриджей Информация о картриджах см. стр. 351 (1) Минимальная ширина резания Фреза выставляется на минимальный диапазон ширины, если иное не оговорено в заказе 12) Максимальная ширина резания 13) Минимальная глубина резания 14) Количество пластин 15) Информация о соединениях см. стр. 517 Пластины см. стр.: LNKX 1506PN-N PL (470) LNKX/LNMT 1506PNTN/PN-N MM (470) LNMT/LNHT 1506...-N HT (472) LNMW 1506 PNTN (470) Запасные части Обозначение FDN-CALN15 CA90 1928-R-LN15 CA90 1928-L-LN15 ISCARniiLL FDN-CM Фрезы фланцевого типа, для обработки полного паза, с круглыми и восьмигранными пластинами Ф Обозначение CICT(2) b ZEFP DCX DC CW Размеры CDX DCONMS DHUB LU OAL Оправка(3) Ikl>l О 80.51 68.60 12.15 23.25 FDN CM-D080-12-22-FE(1) 6 6 О 80.00 72.77 11.70 23.00 22 45 28.2 40 A 0.35 81.20 68.50 12.85 23.60 о 100.51 88.60 12.15 26.75 FDN CM-D100-12-27-FE 1> 8 8 о 100.00 92.77 11.70 26.50 27 55 28.5 40 B 0.57 о 101.20 88.50 12.85 27.10 о 125.51 113.60 12.15 35.25 FDN CM-D125-12-32-FE 1> 10 10 о 125.00 117.77 11.70 35.00 32 65 32.0 45 B 0.94 126.20 113.50 12.85 35.60 пояй ю эффектййй фрйш5 r9omt 43 12) Количество пластин 13) Информация о соединениях см. стр. 517 Запасные части Обозначение & / У FDN-CM SR 14-544/S BLD T15/M7 SW6-T ISCAR
